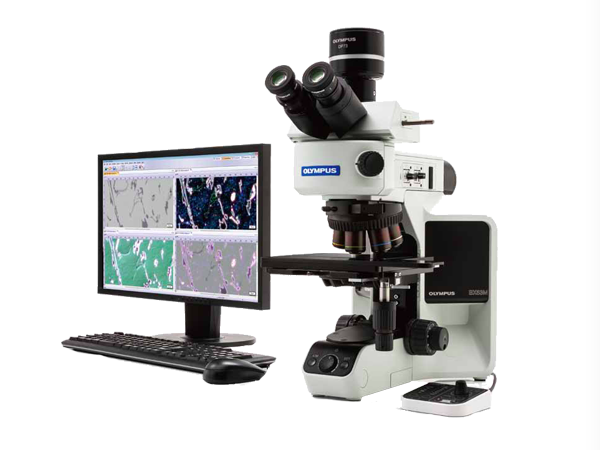

奥林巴斯金相显微镜 BX53M

BX53M

  1. 产品编号:奥林巴斯金相显微镜BX53M
  2. 所属品牌:奥林巴斯
  3. 产品型号:BX53M
  4. 额定功率:按实际方案提供
  5. 所属类别:奥林巴斯金相显微镜
  6. 所属用途:金相岩相分析
  7. 应用领域:金属

产品特性:奥林巴斯金相显微镜BX53M采用了模块化设计,为广泛的材料学和工业应用提供了多样化的解决方案.BX53金相显微镜根据工业和材料学的不同应用,可以组合成反射显微镜,透反射显微镜,红外显微镜,偏光显微镜等多种应用的显微镜.

021-33587030021-33587020021-34631757

电话咨询

产品特点 技术规格 行业标准
奥林巴斯集团(OLYMPUS)创立于1919年。迄今为止,奥林巴斯株式会社已成为日本乃至世界精细、光学技术的代表企业之一,事业领域包括医疗、生命科学、影像和产业机械。奥林巴斯作为社会的一员,正默默地为社会做出力所能及的贡献。
截止到2008年3月财年,公司营业额124.8亿美元。截止到2010年,公司总雇员约3.54万。 1921年奥林巴斯自主研发了日本光学显微镜。
一台应用于电子行业,金属行业范围较广的金相显微镜BX53M型亮登场。
为工业和材料学应用而设计
奥林巴斯金相显微镜BX53M系列采用了模块化设计,为广泛的材料学和工业应用提供了多样化的解决方案。BX53根据工业和材料学的不同应用,可以组合成反射显微镜、透反射显微镜、红外显微镜、偏光显微镜等多种应用的显微镜。

光学元件
奥林巴斯公司具有生产高质量光学元件的悠久历史,无论用目镜观察,还是通过显示器观察,都具备图像画质。
可定制性
模块化设计可以为用户灵活地构建满足其特殊要求的系统。
直观的显微镜控制而便于使用
显微检查任务常常需要用很长的时间来调节显微镜设置、获取图像,以及进行必要的测量,从而得到令人满意的报告。用户有时需要投入时间去完成的显微镜培训,或只了解了显微镜全部功能的很小部分就开展工作。
BX53M通过其优良的设计和便捷的控制功能,简化了复杂的显微检查任务。用户不需要长时间的培训即可掌握显微镜的大多数功能。BX53M方便而操作还改善了图像的再现性,减少了人为错误。
2.1 编码硬件:很容易恢复显微镜设置
BX53M采用了编码功能,将显微镜的硬件设置与奥林巴斯Stream图像分析软件整合在一起。观察方法、照明强度和物镜位置全都记录在软件和/或手动控制器里。编码功能使显微镜设置能够与每幅图像一起自动保存,从而使此后还原设置,以及为报表提供文档记录更加方便。既节省了操作者的时间,又减小了使用不正确设置的概率。当前的观察设置总是清晰地显示在手动控制器和软件上。
2.2  方便而人性化的操作
人性化对所有用户都至关重要。无论是单机显微镜用户,还是集成了奥林巴斯Stream图像分析软件的显微镜系统用户,都能得益于可以清晰显示显微镜编码型硬件位置的、人性化操作的手动控制器。
3、成像
BX53M除常规显微镜检查的传统衬度对比法,还可以解决以往很多使用传统衬度对比法检查时遇到的缺陷。
3.1 MIX组合式观察:让以往看不见的图像显示出来
BX53M的MIX组合式观察技术组合了明场和暗场照明方法。对突出显示缺陷和区分隆起与凹陷表面很有用处。
3.2 即时拼图(MIA):轻松移动载物台,可进行全景摄影
现在仅仅移动手动载物台上的XY旋钮即可方便而快捷地拼接图像,不再需要电动载物台。
奥林巴斯Stream软件采用图案识别技术来生成全景图像,为用户提供了比单一画面更宽的视野。
3.3 轻松实现超景深图像(EFI)题
奥林巴斯Stream软件的景深扩展成像(EFI)功能能够获取高度超过物镜焦深的样品图像,并把它们叠加在一起,创建出一幅超景深图像。可以使用手动或电动Z轴机构来执行EFI,并创建一幅高度图,以轻松地识别结构。也可以用Stream桌面版在离线时创建EFI图像。
4、光学技术的悠久历史
奥林巴斯公司拥有高品质光学仪器研发的悠久历史,创造了多项光学质量的记录,保证了显微镜优异的测量精度。
4.1 LED照明
BX53M为反射光和透射光照明提供了高强度的白光LED光源。LED提供了长寿命的照明,是材料学检测应用的理想工具。
4.2 自动校准
类似于数码显微镜,使用奥林巴斯Stream软件时也能够实施自动校准。能够获得更可靠的测量结果。

奥林巴斯金i显微镜BX53M规格(用于反射和反射/透射光组合)

光学系统

UIS2光学系统(无限远校正)

显微镜机架

照明

反射/透射

反射

对焦

行程:25 mm
每转的微调行程:100 μm
刻度:1 μm
配有上限限位器,>于粗调手柄的扭力调节

行程:30 mm
每转的微调行程:200 μm
刻度:2 μm
配有用于粗调手柄的扭力调节

样品高度

35 mm (不含高度适配器)
75 mm (带BX3M-ARMAD)

65 mm (不含高度适配器)
105 mm (带BX3M-ARMAD)

取决-安装配置

观察筒

宽视野FN22

倒像:双目、三目、倾斜式双目
正像:三目、倾斜式双目

超宽视野FN26.5

倒像:三目
正像:三目、倾斜式三目

反射光照明

常规观察技术

BX3M-RLAS-S
编码,白光LED,BF/DF/DIC/POL/MIX FS,AS(带对中装置)
BX3M-KMA-S
白光LED,BF/DIC/POL/MIX FS,AS(带对中装置)
BX3M-RLA-S
100W/50W卤素灯,白光LED,BF/DF/DIC/POL/MIX FS,AS(带对中装置),
BF/DF切换时中密度滤色片联动

-

U-KMAS
白光LED,100W卤素灯
光纤照明,BF/DIC/POL/MIX

荧光

BX3M-URAS-S
编码,100W汞灯,4孔位分光兆榧黄鳎ū曜迹篧B, WG, WU+BF等)
FS,AS(带对中装置),带光闸装置

透射光

白光LED
阿贝/长工作距离聚光镜

-

物镜转换器

用于BF

六孔,对中六孔,七孔,编码五孔(选配电动物镜转换器)

用于BF/DF

六孔,五孔,对中五孔,编码五孔(选配电动物镜转换器)

载物台

同轴左手(右手)操作载物台:
76mm×52mm,采用扭力调节
大型同轴左手(右手)操作载物台:
100mm×105mm,带Y轴锁定装置
大型同轴右手操作载物台:
150mm×100mm,带扭力调节和Y轴锁定装置

-

重量

大约18.3 kg
(显微镜机架7.6 kg)

大约15.8 kg
(显微镜机架7.4 kg)

大约11.1 kg
(显微镜机架1.9 kg)

BX53M规格(用于红外观察)



BX53MRF-S

BXFM

IR观察筒

宽视野FN22

倒像:三目

反射光照明

IR观察

BX3M-RLA-S
IR用100W/50W卤素灯,BF/IR,AS(带对中装置)
BX3M-URAS-S
IR用100W/50W卤素灯,BF/IR,AS(带对中装置)

U-KMAS
IR用100W/50W卤素灯,BF/IR

物镜转换器

用于BF

六孔,对中六孔,七孔,编码五孔(选配电动物镜转换器)

Stage (X × Y)

同轴左手(右手)操作载物台:
76mm×52mm,采用扭力调节
大型同轴左手(右手)操作载物台:
100mm×105mm,带Y轴锁定装置
大型同轴右手操作载物台:
150mm×100mm,带扭力调节和
Y轴锁定装置

重量

大约18.9 kg(显微镜机架7.4 kg)

大约11.6 kg(显微镜机架1.9 kg)

BX53M规格(用于偏光观察)



BX53MTRF-S

偏光中间附件
(U-CPA或U-OPA)

宽视野FN22

倒像:双目、三目、倾斜式双目
正像:三目、倾斜式双目

勃氏镜

可对焦(仅适用于U-CPA)

勃氏镜视场光阑

直径Ø3.4mm(固定)(仅适用于U-CPA)

切换正像镜检和锥光镜检时加入或退出勃氏镜

滑块位置 ● 进入
滑块位置 ○ 退出
(仅适用于U-CPA)

检偏镜插槽

旋转式检偏镜插槽(U-AN360P-2)

检偏镜(U-AN360P-2)

可旋转360°的拨盘
可旋转的角度0.1°

对中式物镜转换器(U-P4RE)

四孔,附对中装置:1/4λ偏振片(U-TAD),
试板(U-TP530) 和各种补色器均可连接补色器适配器(U-TAD)使用。

载物台(U-SRP)

带3点对中功能的偏光专用旋转载物
可旋转360°,可锁定在任何位置,360°每刻度递增1°
(分辨率6’,使用游标尺)
45°锁定功能
可安装移动标本夹(U-FMP)

聚光镜(U-POC-2)

色差无应力聚光镜(U-POC-2),带外摆式消色差顶部透镜的可旋转360°起偏镜。
“0°”刻度处的锁定机构可调节。
NA0.9(顶部镜头内摆)
NA0.18(顶部镜头外摆)
径光阑:直径从2mm到21mm可调节

重量

大约16.2 kg(显微镜机架7.6 kg)
