Revetest® 大载荷划痕测试仪 (RST³)

Revetest® 大载荷划痕测试仪 (RST³)

  1. 产品编号:Revetest® 大载荷划痕测试仪 (RST³)
  2. 所属品牌:
  3. 产品型号:Revetest® 大载荷划痕测试仪 (RST³)
  4. 额定功率:按实际方案提供
  5. 所属类别:表面机械性能分析
  6. 所属用途:无损检测NDT
  7. 应用领域:薄膜

产品特性:Revetest® 大载荷划痕测试仪 (RST³)划痕测试仪是工业标准仪器,广泛用于测试膜厚度超过 1 μm 的硬质涂层的机械性能。RST? 是用于测试涂层/基体附着力和表面抗划 性能的可靠仪器。该仪器配备易于使用的软件包,可以在各种测试模式下执行划痕测试,包括简模式、模式(带预扫描和后扫描功能)、多 痕模式、台阶式多划痕模式、用户定义模式等。

021-33587030021-33587020021-34631757

电话咨询

产品特点 技术规格 行业标准

同步全景成像模式
此种功能为安东帕划痕测试仪所有。它可以自动将所有传感器信号和全景成像的划痕图像实现完全同步。通过这种方式,可以在与界面上的划痕图片完全对应的情况下离线分析测量数据。
曲面和粗糙表面的测量
由于鄄捎昧肆Υ衅骺刂萍际酰琑evetest® 划痕系统可探知表面的偏差,并且通过主动力反馈系统来校正该偏差。通过完全控制的所需载荷来跟踪样品表面形状,RST³ 还能够在粗糙表面和曲面上进行可靠的测量。

符合 ASTM C1624、ISO 20502 和 ISO EN 1071 �际标准
安东帕通过与 ISO、ASTM、DIN 等标准化组织密切合作,为我们的客户提供支持,以满足他们对自己产品的高要求,特别是在标准起重要作用的质量控制方面。通过相应的产品认证,可以在 性、可靠性、环境友好性方面保证高质量的产品和服务。

划痕测量的高灵活性
可以方便快捷地更换不同的划痕针尖。提供不同直径和角度的划痕针尖。相同的夹具可配用不同种类的划痕针尖,例如球形针尖(开角为 120° 或 90° 的 1、5、20、200、800、... μm 针尖)、锥形针尖或维氏针尖。

自动检测临界载荷
通过使用不同的传感器(声发射、划痕深度、摩擦力)和视频显微镜观察获得临界载荷数据来量化不同的膜 - 基材组合的结合性能。所有临界载荷可通过新的易用软件进行自动判定。仅需要用户 设置某些门槛值并对动临界载荷 (Lc) 进p自动分析。RST³ 是市场上具有自动判定临界载荷功能的划痕测试仪。



高质量的光学成像:

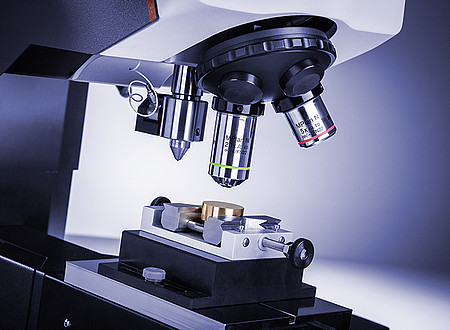

划痕测试仪的内置显微镜系统由带高质量奥林巴斯的多物镜转塔以及 USB 照相机组成,而不是品质较低的单倍物镜"微镜。对于测试结果而言,轻松改变成像放大倍数显得非常重要。

模块化设计:
安东帕划痕测试仪可灵活配置以满足您未来的需求。您可以选择紧凑式或开放式平台,在这些平台中都安装测试和成像e块,他们在平台上并彼此“同步”。在两种平台上都含有标准模块 - 光学显微镜系统。
主动力反馈:
系统的主动力反馈确保了划痕测试的可重现性,即使研究更加复杂的表面形状如非平面、粗糙或曲面样品时,也是如此。安东帕的测试仪是商业化的具有主动力反馈的系统。
实时划痕深度测量适用于弹性恢复的研究
在划痕前后及划痕过程中,用位移传感器 Dz 测量样品的表面轮廓。这样,可以在划痕过程中和结束之后来评估压头在样品表面的划痕深度,以更加可靠地了解耐划伤性能和耐损伤性能
同步全景成像模式
划痕测试仪的全景模式是该软件重要的特点。划痕实验后,可以采用全景模式进行记录。当采用全景模式记录时,可以随时重新对测量结果进行分析。



法向载荷 精细量程  大量程
大载荷 [N] 100   200
0辨率[mN] 6

划痕深度 精细量程 大量程
大深度 [μm]  100 1000
深度分辨率 [nm] 1,5 15

摩擦力  精细量程 大量程
大摩擦力 [N]  100 100
摩擦力分辨率 [mN] 6



声发射传感器

中间频率:150 kHz
动态范围:65 dBae
大放大倍数:200,000 x
划擦速度

从 0.4 mm/min 至 600 mm/min
划擦平台

划痕长度: 大 70 mm
在线划痕检查: 大 30 mm
划擦速度:0.4 mm/min 至 600 mm/min
