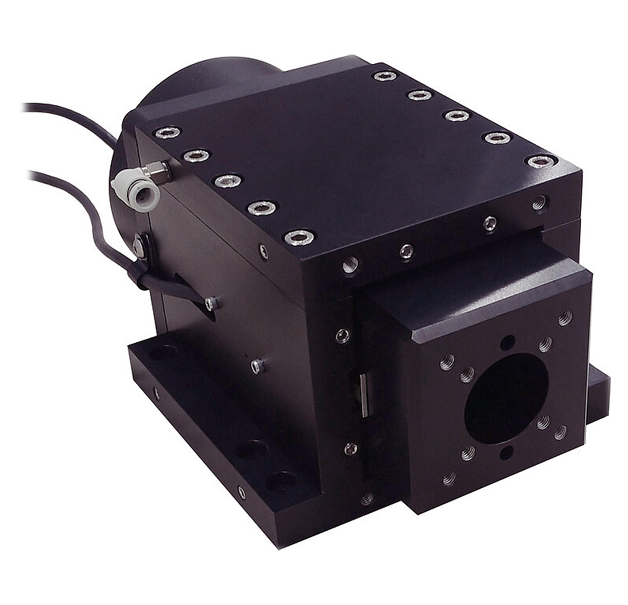

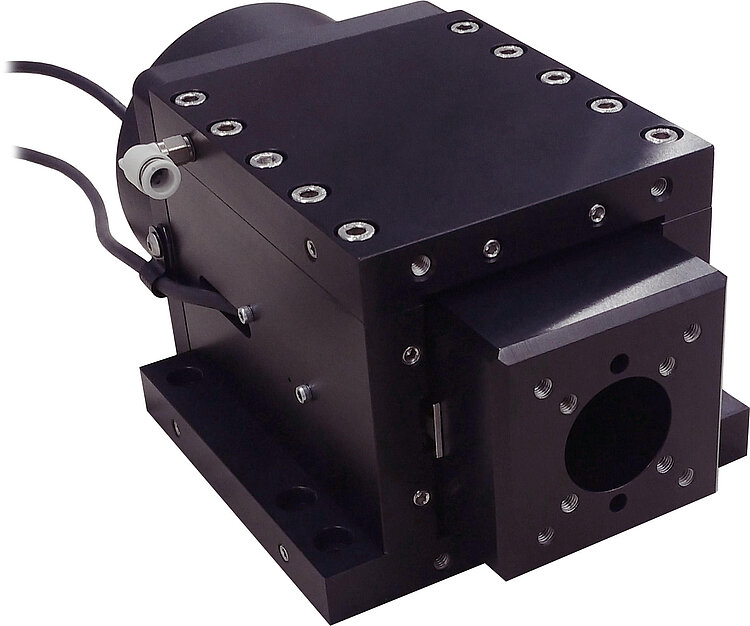

A-131 带空气轴承的PIglideVC音圈线性平台
高性能小型纳米级定位系统

无尘室兼容
行程达25 毫米
负载容量达30牛
加速度达80米/平方秒

产品概述
带空气轴承和音圈驱动器的PIglide平台外形紧凑，可提供高速度和高加速度。

运动平台的部件无接触，可确保高的性能、质量和使用寿命。

音圈驱动器技术
音圈驱动器由两个基本零件组成：永磁体和线圈，线圈位于磁场的气隙中。当电流流过线圈时，线圈在永磁体的磁场中移动。音圈驱动器具有低重量并且基于无摩擦驱动原理，因此特别适合在有限行程内要求高动态性和高速度的应用。这类驱动器还可提供高扫描频率，因为它们不存在磁滞效应。

应用领域
高速扫描、制造业中的应用。

由于无摩擦运动，因此不会形成颗粒，从而使平台成为无尘室应用的优先选择。

附件和可选配件
PIglide过滤器和空气预处理器
单轴和多轴运动控制器

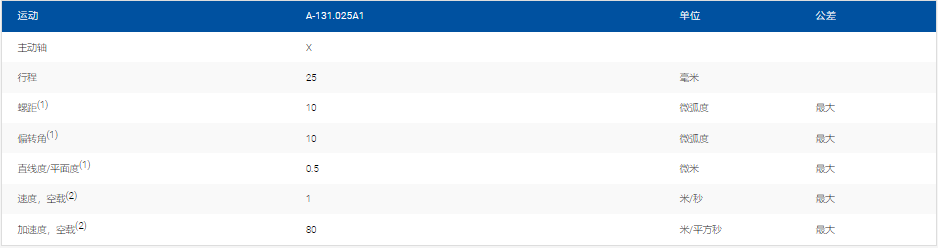

(1)取决于平台安装表面的平面度。
(2)可能受有效载荷、控制器或驱动器的限制。

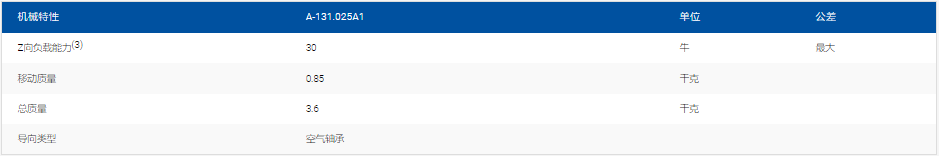

(3)假定居中，位于离运动平台不超过50毫米的位置。

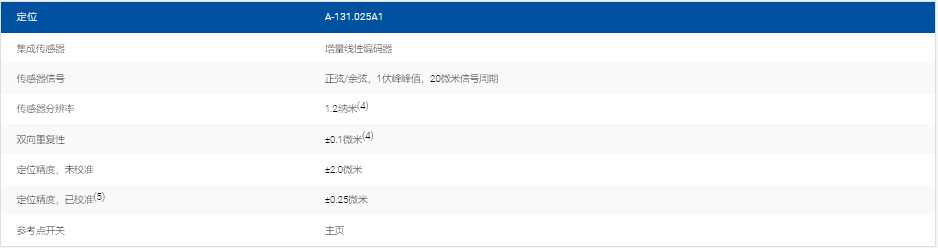

(4)假定16384x插值。有关其他因子的使用，请联系PI。
(5)通过基于控制器的误差补偿，可获得改善的精度。为实现这些数值，平台与PI控制器一同订购。

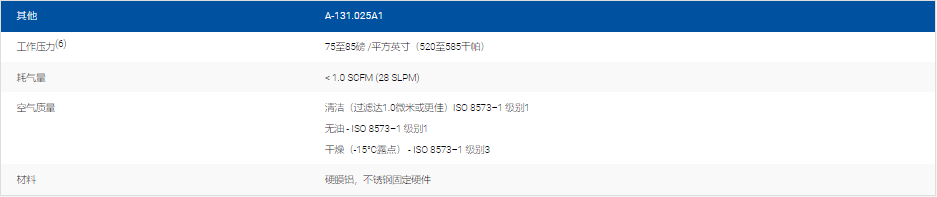

(6)为防止平台损坏，建议将空气压力传感器连接到控制器运动停止输入端。
