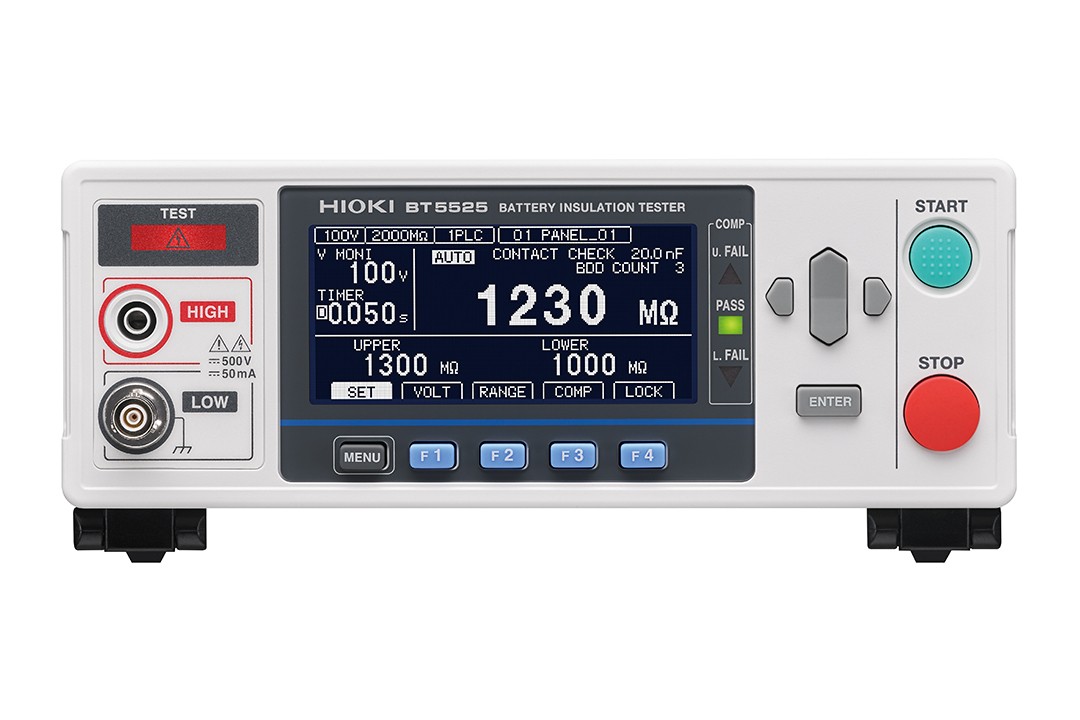

产品特性：电池绝缘电阻测试仪BT5525
021-33587030021-33587020021-34631757
电话咨询
不会遗漏导致故障的污染物，通过高速检测提高电芯产能
● 适用于电池生产线
● 搭载BDD功能（微短路检测），可在出厂前检测出因异物引起的轻微短路
● 使在干扰环境中也可以进行稳定的绝缘电阻测试
● 以合理的价格、高速的检查和小巧体积实现高生产率
● 搭载可以判断被测物是否正常接触的接触检查功能
| 主要功能 | 绝缘电阻测试 BDD（Break Down Detect）微短路检测 接触检查功能 |
| 输出参数 | 输出电压：25 V ～ 500 V, 设置分辨率 1 V 充电电流（电流限制功能）：50 µA～50 mA※1※2※3, 设置分辨率 10 µA 短路电流：60 mA以下 放电电流：40 mA以上 ※1 ：电流限制设为5.1 mA 以上时，若连接约50μF 以上的容性负载，则会由于输出发生部分的限制发生错误而无法测量。 |
| 测量部分参数 | 电阻值显示范围：0.050 MΩ～9999 MΩ 电阻测量量程：2 MΩ, 20 MΩ, 200 MΩ, 2000 MΩ, AUTO |
| 基本精度 | ±1.5％ rdg.±2 dgt. 25 V ≦ V ＜ 100 V [0.05 MΩ 〜 2 MΩ], 100 V ≦ V ≦ 500 V [0.2 MΩ 〜 20 MΩ] |
| 时间参数 | 测试时间：0.050 s～999.999 s, OFF 比较器延迟：0.001 s～999.999 s, AUTO 显示更新速度：1 PLC 采样时间：1 PLC～100 PLC |
| 保存功能 | 面板保存功能：可保存15 组测量条件 测量值保存功能：可在内存中保存999 个测量值 |
| 判定功能 | 测试模式：连续测试, PASS STOP, FAIL STOP 比较器功能： UPPER_FAIL 测量值> 上限值 PASS 上限值 ≧ 测量值 ≧ 下限值 LOWER_FAIL 测量值< 下限值 |
| 功能一览 | BDD（Break Down Detect）功能：微短路检测功能 接触检查功能：2 端子静电容量测量方式 自动数据输出功能：测试结束后通过通讯接口自动输出测量结果 命令监控功能：画面显示收发命令 外部I/O 监控功能：画面显示输出信号的打开/ 关闭和输入信号 模拟输出功能：将测量值转换为DC 0 ~ 4 V 输出※2 |
| 接口 | USB, LAN, RS-232C, EXT. I/O |
| 电源电压 | AC 100 V ～ 240 V |
| 消耗功率 | 约20 VA※4 ※4：当电源条件为电源电压220 V，电源频率50/60 Hz，测试电压200 V，电流限制值2 mA、负载（1 GΩ 电阻和0.1 uF 电容并联）的情况。 |
| 额定功率 | 100 VA |
| 体积和重量 | 215W × 80H × 306.5 D mm, 2.8 kg |
| 附件 | 电源线、外部I/O 用公头连接器、外部I/O 用连接器防 护罩、外部I/O 用联锁解除治具、启动指南 |
