全自动测量系统

CNC-500

  1. 产品编号:BHOGP-CL010
  2. 所属品牌:美国OGP
  3. 产品型号:CNC-500
  4. 额定功率:按实际方案提供
  5. 所属类别:OGP影像测量仪
  6. 所属用途:精密零部件检测
  7. 应用领域:不限

产品特性:OGP全自动测量系统CNC-500质量,速度,精度三者兼备,可以提高测量产量和改善精度.

021-33587030021-33587020021-34631757

电话咨询

产品特点 技术规格 行业标准

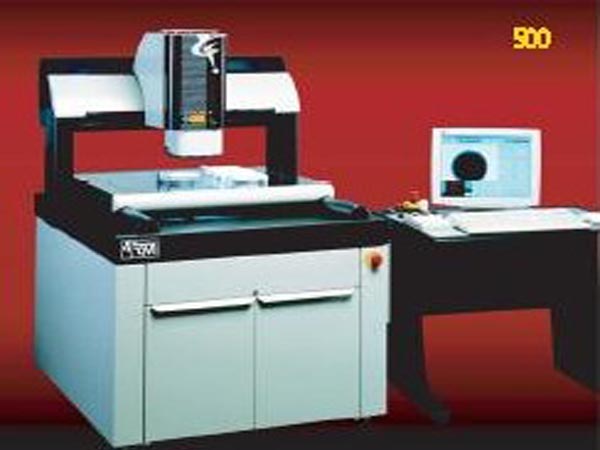

大型经济型全自动测量系统CNC-500的介绍
1.速度。伺服驱动平台和"elevating bridge"式安装X轴及Z轴,以及准确导向的Y轴向运动,其在大范围的测量空间内可快速到达任一点。
2.精度。一体的大理石平台和坚固的"elevating bridge"架构,提供了良好的稳定性,保证了高精度测量。
3.第三尺寸。优化的自动聚焦,边缘探测器,可选的接触式探针提供了准确,快速的测量。
4.软件:标准软件包括32位Measure-XTM测量软件,拥有多用途尺寸测量功能并具有强大易用的图形面。
可选的软件包括:输入/输出 CADSmartCAD?, MeasureFitTM轮廓分析软件,SmartReport?自定义报告软件。
5.灵活性。加上一系列强大的附件选项,包括灯光,附加物镜等,令Smartscope CNC 的影像和使用性得到了扩展。

大型经济型全自动测量系统CNC-500技术参数

测量范围(XYZ)

500x450x200mm

测量系统尺寸
(长/宽/高)

1150x980x1560mm,600kg

计算机尺寸
(长/宽/高)

760x450x560mm,23kg

运输包装尺寸
(长/宽/高)约

1700x1380x1840mm

光栅尺分辨率

0.5μm

马达驱动

4轴操纵杆(X,Y,Z,变焦),DC伺服马达驱动

工作台

有夹具孔且阳极氧化,平台玻璃,65公斤承载力

变焦镜

自动校准的变焦镜(屏幕上放大32x-280x)*

照明

SmartRing LED 光源,平台下(背光),光纤环光,同轴表面光(通过透镜)

视频系统

1/2"高分辨率彩色CCD,768x494像素阵列

影像处理

10:1次像素分辨率,256灰色级

电力需求

100-240vac,±5%,50/60Hz,1Φ,1000W

额定环境

18-22℃±2℃/小时,30%-80% 湿度(非凝固),振动<0.005g 低于10 Hz

操作环境

15-30℃

测量软件

Measure-X™

电脑配置

内置式配置:CPU P4o3.0 GHz,1GB 内存,80 GB 硬盘,1.44 MB 软驱,CD-ROM光驱,单行并口,USB 2.0插口,主板集成10/100网络接口

操作系统

Microsoft® Windows™ XP(英文版)

     保修期

           1年
