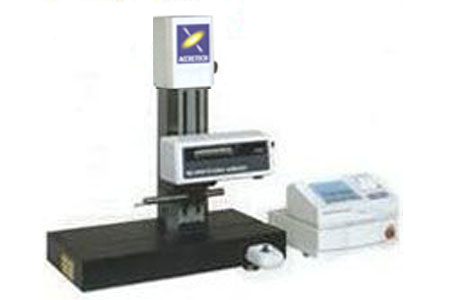

东京粗糙度仪

480B

  1. 产品编号:BHJM-CC012
  2. 所属品牌:东京精密
  3. 产品型号:480B
  4. 额定功率:按实际方案提供
  5. 所属类别:粗糙度仪
  6. 所属用途:粗糙度测量
  7. 应用领域:金属

产品特性:日本东京精细BHJM-CC012粗糙度仪大画面、高清晰度的彩色液晶触摸屏与简便的图标触击输入,使操作简单流畅.

021-33587030021-33587020021-34631757

电话咨询

产品特点 技术规格 行业标准
采用TFT彩色液晶触摸屏
大画面、高清晰度的彩色液晶触摸屏与简便的图标触击输入,使操作简单流畅。触摸屏可以使用标准配备的触摸笔或手指进行输入,可在现场环境中使用。

使用国际化发展的规格
分析参数可以基于JIS(2001/1994/1982)、ISO、DIN、ASME、CNOMO等各国规格选择参数,使用语言有日语、英语、德语、法语、意大利语、西班牙语可供选择,供电电源可使用AC100~240V。
仅显示必要的图标
采用个性化功能,可以只选择使用频度高的图标,自由进行图标配置,由此来制作操作者忖用的菜场单,可进行有效的测量作业。

仅输入图纸上的数值即可进行测量的AI功能
装载有AI功能,只需要输入加工图纸上所记载的参数及容许值的条件,便可以自动选择的取样长度、测量范围等测量条件来进行测量。

显示测量步骤的引导功能
此功能可显示测量程序,以便使初次使用测量机的人也能顺利进行操作。

用于数据整理的便利的记录功能
用触摸笔可以把记录画面上书的简单图形、文字如实地记录并打印到记录纸上。

满足各种需求的多种多样分析功能
装载有Ra、Rz、Ry、Sm、S、tP等共34种粗糙度、32种波纹度的分析参数。
可以进行电气零部件的段差、膜厚以及面积等的分析

倾斜偿功能
装载有直线、前半、后半、两端、R面、花键曲线等6种自动倾斜补偿功能。

评价范围的任意设定
用2条光标选择画面上的波形数据,可以设定任意的评价范围、进行各参数的运算。

备有PC卡插槽
可管理测量条件及测量结果,以二进制格式和文本格式输出测量数据。从电脑的PC卡插槽很容易读取。

规格
型号
SURFCOM 480B

测量范围
X轴(横向)
100mm
Y轴(纵向)
800mm(测量范围/分辩率:800mm/10nm、80mm/1nm、8mm/0.1nm)
直线度精度
(0.05+1.5L/1000) mm =测量长度(mm)


分析项目
使用规格
JIS-2001,JIS-1994,JIS-1982,ISO-1997,ISO-1984.DIN-1990,ASME-1995,CNOMO规格
参数
Ra,Rq,Ry,Rp,Rv,Rc,Rz,Rmax.Rt,Rz.J.R3z.Sm.S.R△q.Rla.Rlq.
TLL T A. lr.Pc.Rsk.Rku.Rk.Rpk.Rvk.Mr1.Mr2.Vo.K.tp.Rmr.tp2.Rmr2.Rdc
AVH.Hmax.Hmin.AREA.NCRX.R.Rx.AR.NR.CPM.SR.SAR
评价曲线
剖面曲线、粗糙度曲线、滤波波纹度曲线、滤波线波纹度曲线、滚动圆波纹度曲线、滚动圆线波纹度曲线、DIN4776特殊曲线、粗糙度曲线(Motif)、波纹度曲线(Motif)、包络波纹度曲线
表面特性图表
负荷曲线、功率谱曲线图、振幅分布曲线
倾斜补偿方式
直线补偿、R面补偿、前半补偿、后半补偿、两端补偿、花键补偿、(直线、R面、两端补偿可以在任意范围内)
倍率
纵倍率(Z轴)
50、100、200、500、1K、2K、5K、10K、100K、200K*、500K*倍、自动
横倍(X轴)
1、2、5、10、20、50、100、200、500、1K、2K、自动
滤波器的种类
标准型滤波器2RC、相位补偿型滤波器2RC、相位补偿型滤波器(高斯滤波器)
测量速度
0.03、0.06、0.1.5、0.30 、0.60、 1.5 、3、 6mm/s(4速)
传感器
前端半径2mm、材质为金刚石、测量力为0.75mN
功能
测量AI
装载有测量AI功能、即使初学者也可容易掌握
段差分析功能
适于测量半导体零部件的膜厚及面积
PC卡
输出文本文件、将数据传送至电脑
标准配件
标准片E-MC-S24B、记录纸(E-CH-S21A)、触摸笔(E-MA-S54A)操作说明书

各要素
电源
AC100~240V±10%、50/60Hz、90VA
设置尺寸
1000(W)*800(D)*750(H)mm
质量
105Kg
