在钢铁等多晶体金属中，晶粒的大小用晶粒度来衡量，其数值可由下式求出：

式中：n—显微镜放大100倍时，6.45cm2 (1in2)面积内晶粒的个数。
  N—晶粒度

奥氏呔Я５拇笮〕瓢率咸寰Я６取８种邪率咸寰Я６龋话惴治?～8等8个等级。其中1级晶粒度晶粒粗大，8级细小（参看YB27—64）。

奥氏体晶粒的大小对以后冷却过程中所发生的转变以及转变所得的组织与性能都有大的影响。因此，研究奥氏体晶粒度的测定及其变�规律在科学研究及工业生产中都有着重要的意义。

一、奥氏体晶粒度的一般概念

奥氏体晶粒按其形成条件不同，通常可分为起始晶粒、实际晶粒与本质晶粒三种，它们的大小分别以起始晶粒度，实际晶粒度与本质晶粒度等表示。

1、起始晶粒度
在临界温度以上，奥氏体形成刚刚结束时的晶粒尺寸，称起始晶粒度。起始晶粒度决定于奥氏体转变的形核率（n）及线生长速度（c）。每一平方毫米面积内奥氏体晶粒的数目N与n及c的关系为

由上式可知，若n大而c小，则起始晶粒就细小。若n小而c大则起始晶粒就粗大。

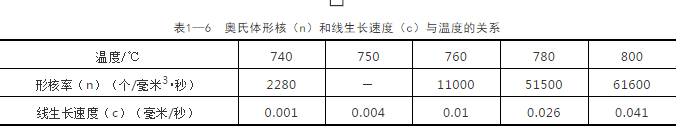

在一般情况下n及c的数值决定于原始组织的形态和弥散程度以及加热时的加热速度等因素。由于在珠光体中存在着大量奥氏体形核部位，n大。故奥氏体的起始晶粒总是比较细小的。如果加热速度快，则转变被推向高温，奥氏体起始晶粒将更加细化。这是因为，随着加热速度的大和转变温度的升高，虽然形核n和c都大，但n比c增加的幅度更大。表1—6示出钢在加热时，奥氏体的n与c数值与加热温度的关系，由表1—6中的数据可知。相变温度从740℃提高到800℃时n大280倍而c仅增加40倍。

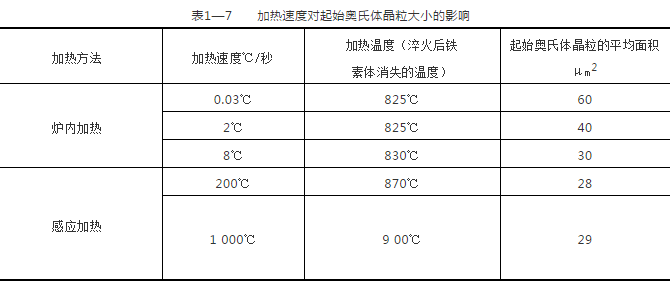

应当指出，奥氏体起始晶粒随加热速度的大而细化的现象，只是在加热速度不太大时比较明显。当加热速度很大时起始晶粒不再随之细化（见表1—7）



这可能是由于在快速加热时，转变被推向高温(大于800℃)，奥氏体的核不仅可以在铁素体与渗碳体的交界面上形成，而且可以在铁素体晶粒内嵌镶块的边界上形成。铁素体的含;量虽然很低，但铁素内碳的分布是不均匀的，碳原子大都集中在嵌镶块边界。实验测定嵌镶块边界上的碳浓度或达0.2—0.3% 。由Fe—Fe3C状态图可知，这样的地区，对应的奥氏体形成温度为800～840℃（实验证明嵌镶块边界的厚度亦远大于该温度下临界晶核的尺寸）。因此，;要加热速度足以把转变温度提高到上述范围，则奥氏体的核除了在铁素体与渗碳体的分界面上形成外，还将在铁素体嵌镶块边界上大量形成，增加了形核率，因而使奥氏体晶粒进一步细化。但是，当加热速度继续大，使转变温度超过840℃，因不能继续出现新的形核部位，奥氏体晶粒也将不能继续细化。

上述关于加热速度的影响，是限制在常用的普通加热速度范围之内。近几年来，随着科学技术的发展，出现了加热速度高于1000℃/秒的所谓“超快速加热淬火法”，如频脉冲加热，激光加热或电子束加热等方法。经过这些方法加热后以快的令速淬火，得到的组织细，甚至在30万倍的电子显微镜下观察，仍看不清楚该种组织的细节。

2、实际晶粒度
在热处理（或热加工）的某一具体加热条件下所得到的奥氏体晶粒的大小称为实际晶粒度。

奥氏体晶粒的长大是自发的，因为减少晶界可以降低表面能。如果不存在阴碍晶粒长大的因素而又给以足够的时间，则从原则上说应该能长成一单晶奥氏体。

为什么温度一定时，奥氏体晶粒长大到一定大小就不再继续长大了呢？为什么有的钢种奥氏体晶粒容易长大，而有的不易长大？

3、本质晶粒度
把钢材加热到超过临界点以上的某一特定温度，并保温一定时间（通常规定为930℃保温8小时），奥氏体所具有晶粒大小称为奥氏体本罹Я６取Ｖ匝∮?30℃，是因为对于一般钢材来讲，不论进行何种热处理，如淬火、退火、正火、渗碳等，加热温度都在930℃以下。如果在930℃保温8小时后，奥氏体晶粒几乎不长大，则在热处理过程中就不会出现粗大的奥氏体晶粒。本质晶粒度即标志着上述特定温度范围内，定为本质粗晶粒钢；奥氏体晶粒长大不显著的钢（得到的奥氏体晶粒度为5—8级），定为本质细晶粒钢。指出，本质晶粒度只是反映了930℃以下奥氏体晶粒长大的倾向。

二、研究奥氏体晶粒度的意义

奥氏体晶粒度对钢的性能有着重要的影响。通常认为，本质晶粒度对钢的工艺性能影响很大，对其使用性能的影响常常是间接的，而实际晶粒度则对钢的使用性能有着更直接的影响。

1、实际晶粒度
实际晶粒度粗大往往使钢的机械性能特别是冲击韧性、疲劳性能降低，实际晶粒度细小可以提高钢的屈服强度、正断强度。

从实验数据还知道，将合金结构钢的奥氏体晶粒度从9级细化到15级后钢的屈服强度（调质状态）从115kg/mm2提高到142kg/mm2,并使它的脆化转变温度从—50℃下降到—150℃；将低碳钢的铁素体晶粒从8级细化到16级后钢的屈服强度（退火状态）从20kg/mm2提高到55kg/mm2， 将碳素工具钢的奥氏体晶粒度从8级细化到15级后，钢的硬度（低温回火状态）从HRC63.5提高碒RC65。

晶粒细化能提高钢的综合力学性能，这是当前热处理中能使钢的强度和韧性同时得到提高的方法之一。

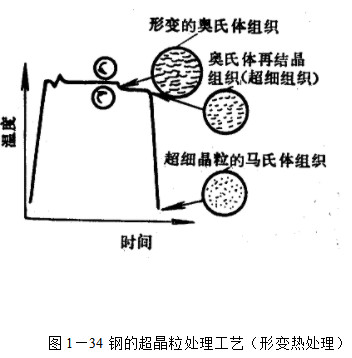

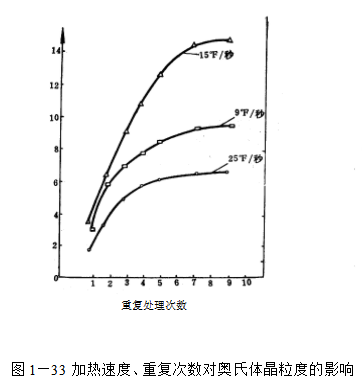

现有使奥氏体晶粒超细化的工艺方法很多，如快速循环加热淬火、循环加热回火、快速加热及形变热处理等。它们的工艺曲线分别示于图1—30，图1—31，图1—32，图1—33，图1—34。

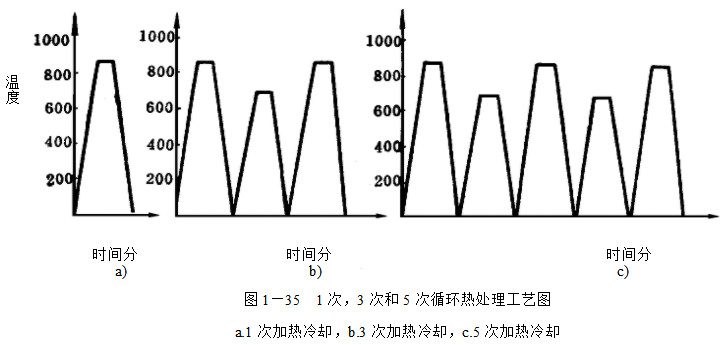

下面将较为典型的奥氏体晶粒超细化处理方法介绍如下：根据α→γ→α多次循环相变，可使奥氏体晶粒细化的原理，将40Cr钢加工成φ20×3的薄片试样进行了超细化处理，为了便于比较晶粒的大小，其热处理工艺选了三种，如图1—35(a)、(b)、(c)所示。根据图1—35(a)的热处理工艺曲线将试样用盐炉加热到840℃保温2分钟后立即水冷至室温，经测定晶粒度为7～8级之间，如图1—36(a)所示，其硬度为HRC60。图1—35(b)所示工艺将试样加热到840℃保温2分钟后立即淬入水中冷至室温，然后再放入760℃的盐炉中加热保温2分钟立即淬入水中冷至室温，再放入840℃的盐炉中加热保温2分钟

水冷至室温。经过测定奥氏体的晶粒度为9～10级，如图1—36(b)所示，其硬a为HRC60.5。按图1—35(c)工艺曲线处理试样比图1—35(b)多循环了两次，测得的奥氏体晶粒度达到11～12级如图1—36(c)所示，其硬度为HRC61。从实验的结果看出经过循环处理后晶粒得到细化，硬度略有提高，而且循环次数越多效果越显著。

2、本质晶粒度

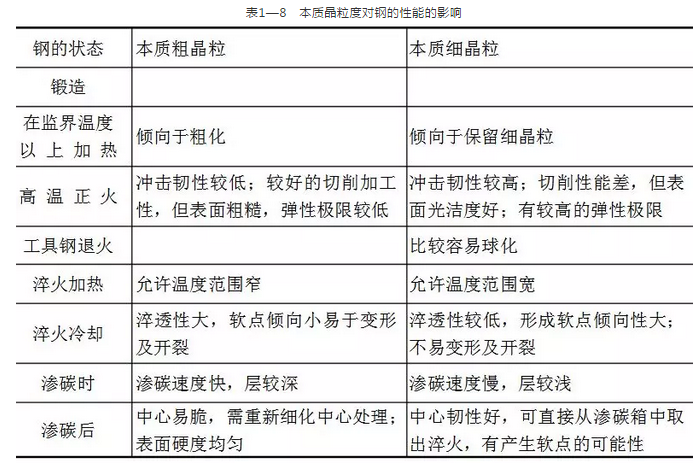

本质晶粒度对钢的性能的影响，主要表现在工艺性能方面，而且涉及面也比较广泛，从成型热加工，预备热处理到终热处理，从普通热处理到复杂的化学热处理等，本质晶粒度都显示了它的作用。表1—8即示出本质晶粒度对钢的各种工艺性能的影响。从表1—8可以清<地看出本质晶粒度对钢的工艺性能的影响是非常复杂的。为了保证钢材的工艺性能与机械零件的使用性能对晶粒度进行研究，掌握它的变化规律及测量方法的技能，这样可以挖掘出钢材的潜力，提高零件使用寿命。

三、奥氏体本质晶粒度的显示方法

钢在临界<度以上直接测量奥氏体晶粒大小一般是比较困难的，而奥氏体在冷却过程中又将发生相变。因此如何在室温下（即在冷却转变后）显现奥氏体晶粒的大小，就是需要解决的问题。通常可采用以下几种方法来测定钢的晶粒度。

1、渗碳法
适用于测定渗碳钢的本质晶粒度<测定时试样需经特定规范的热处理，其过程为表面无氧化脱碳的渗碳钢试样装入40%BaCO3+60%木炭的渗碳箱中密封之并置入930℃±10℃的炉中，保温8小时，然后随炉以50℃/小时速度缓慢冷至600℃以下，再空冷或缓冷至室温。
表1—8   本质晶粒度对钢的性能的影响

处理后试样表面层含碳量达到过共析成份，经磨制（标准规定至少磨去2毫米深）、抛光和浸蚀（浸蚀剂可用4%硝酸酒精溶液或4%苦味酸酒精溶液）后，即可得到如图1—37所示珠光?网状渗碳体组织。图1—37中渗碳网所包括的面积可反映出奥氏体的晶粒。

在操作中，渗碳剂应严格干燥，渗碳箱须仔细密封，渗碳后缓慢冷却。当渗碳浓度不足时磨面打磨深度可浅些。

虽然渗碳法适于测量渗碳钢的本质晶粒度，但在实践中沿晶界析出的碳化物网有时不连续，也有时会出现奇异的“大晶粒”、或大晶粒套小晶粒的混合等问题，给正确确定奥氏体晶粒带来了不少困难，同时渗碳所需时间长，耗费人力，电力较多。

2、氧化法
适用于测定各种钢的本质晶粒度。这种方法需将试样进行如下处?30 ℃±10℃，保温3小时后再放入930℃±10℃的的盐浴热腐蚀2分钟，随之在煤油中冷却；再进行短时间抛光，腐蚀（可用4%苦味酸酒精溶液）以显示奥氏体晶粒度。

生产实践中也常用一种更简单的方法，即将磨光（可用03～04号细砂纸）的试样埋入生铁屑中并在930℃±10℃的炉中保温3小时后取出在空气中氧化瞬间（几秒钟），随之淬入水中，再用细砂纸磨光、抛光和腐蚀以显示晶粒度。所得结果如图1—38所示。

采用氧化法显示晶粒时，经常因氧化过重或磨掉深度过浅使奥氏体晶内的嵌镶块边界也与晶间一同被氧化后并显示，同时试样也容易受奥氏体化前期低温氧化的影响，因此往往在试样表层下细晶的假相。若加热时保护不当产生全脱碳区，也要出现假的大晶粒。因此，在氧化法操作中，应严防加热及保温过程中的氧化与脱碳。

3、网状铁素体法
网状铁素体法适用于测定亚共析钢的奥氏体晶粒。其过程是将试样加热到930℃±10℃，

4、网状珠光体（屈氏体）法
网状珠光体法适用于淬透性不大的碳素钢及低合金钢。奥氏体晶粒的测量，将试样在930℃±10℃炉内加热，保温3小时后，将试样一端淬入水中。冷却后在试样过渡带可清晰地看到围绕在马氏体周围的黑色屈氏体组织，它所环绕的面积，即为原奥氏体晶粒。如图1—40所示。试样热处理后，磨去脱碳层，抛光后用硝酸或苦味酸酒精溶液腐蚀?/p>

5、加热缓冷法
适用于测定过共析钢的奥氏体晶粒度。试验时将试样加热至930℃±10℃，保温3小时后冷却到600℃（冷却速度为80～100℃/小时），使碳化物沿奥氏体晶界析出以显示晶粒大小。经上述热处理的试样抛光后，应使用硝酸或苦味酸酒精溶液腐蚀。

6、直接腐蚀法
直接腐蚀法也叫晶粒边界腐蚀法。此法适用于测定淬火得到的马氏体或贝氏体组织的钢的奥氏体晶粒度。试样不经磨制即可进行热处理：将试样加热至930℃±10℃，保温3小时后水冷，然后磨去脱碳层制成金相试样，用含有0.5～1%烷基磺酸盐的100克苦味酸饱和水溶液腐蚀。由于晶粒边界被腐蚀变黑即可用以测定奥氏体的晶粒度。所得结果如图1—41所示。为了得到更清晰的组织，试样可经二次或三次腐蚀、抛光重复操作；或将腐蚀剂加热到50℃±10℃后进行热腐蚀。也可先将试样在烷基苯磺酸钠饱和苦味酸水溶液中浸蚀，经抛光去掉表面黑膜，再用饱和苦味酸洒精溶液腐蚀再次轻微抛光后即可进行观察。

7、真空法
将试样磨制、抛光后装入真空炉炉中，当真空度达10—5毫米汞柱时，加热至930℃±10℃，保温3小时随炉冷至200℃以下，停止扩散泵，继续随炉冷至室温。出炉后可在显微镜下直接观察（见图1—42所示）。

抛光试样在高温高真空下，由于晶界上晶格畸变，并浓聚着大量杂质便发生了选择性的挥发，因而在晶界上开成了明显的凹沟。一般认为这种方法是可靠的。但由于设备条件限制，生产中很少使用。当炉子真空度不够时也有可能因晶界杂质挥发受影响而出现假相。

上述几种测定奥氏体本质晶粒度的实

1、比较法
在用比较法评定钢的晶粒度时，在100倍显微镜下直接观察或投射在毛玻璃上。首先对试样作观察，然后选择其晶粒度具有代表性的视场与标准级别图1—43（YB27—64中的一标准级别图）比较，并确定出试样的晶粒度，与标准级别笾心囊患毒Я４笮∠嗤蚝笳叩募侗鸺炊ㄎ匝木Я６群攀Ⅻ/p>

试样上的晶粒经常是不均匀的，大晶粒或小晶粒如属个别现象可不予考虑，若不均匀现象较为普遍，则当计算不同大小晶粒在视场中各占百分比，如大多数晶粒度所占有的面积不小于视场的90%，则只定一个晶粒度号数来代表被测试样的晶粒度；否则试样的晶粒度应用两个或三个级别号数表示，前一个数字代表占优势的晶粒度。例如试样上晶粒大多数是6级，少数是4级时，即写为6～4级。

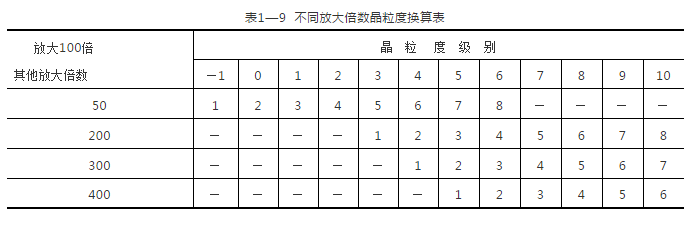

在有些情况下，在100倍观察被测试样的晶粒大于1级或小于8级，为了准确评定其大小，可以在降低或增高放大倍率的条件下与标准级别图对照，再按表1—9的数据换算成100倍下的晶粒级别。例如某试样在100倍下观察晶粒比1级还大，即可在50倍下观察，与标准级别图对照是2级，查表后得知晶粒度为0级。



 2、弦计算法
这种测量方法比较复杂，只有当测量的准确度要求较高或晶粒为椭圆形时才使用此种方法。

测量等轴晶粒时，先对试样进行初步观察，以确定晶粒的均匀程度。然后选择具有代表性部位及显微镜的放大倍数。倍数的选择，以在80毫米视野直径内不少于50个晶粒为限。之后将所选部位的组织投影到毛玻璃上，计算与毛玻璃上每一条直线交截的晶粒数目，（与每条直线相交截的晶粒应不少于50个）也可在带有刻度的目镜上直接进行。测量时，直线端部未被完全相交截的晶粒应以一个晶粒计算。
