AFM获得不锈钢表面粗糙度特性
Tosca™ 400提供定量的方法,采用ISO 25178表征不锈钢表面粗糙度，而且可同时观察样品
表面3D形貌。

1 Introduction
 表面粗糙度是不锈钢耐腐蚀的关键因素，产品就要符合欧洲标准。[1]原子力显微镜(AFM)是一种方便的方法来分析不锈钢表面，并根据ISO 25178对表面粗糙度进行表征。在这个报告中,通过使用Tosca™ 400对 三个样品进行了分析-安东帕目前推出的新产品。.
2 Experimental
 抛光到不同粗糙度水平的三个不锈钢1.6582样品在室温下使用Tosca™ 400在轻敲模式下成像。 据测量，每个样品的几个位置通过使用ISO 25178高度的均方根来计算平均表面粗糙度。所有采集的图像均为30 x30μm。
3 Results and Discussion

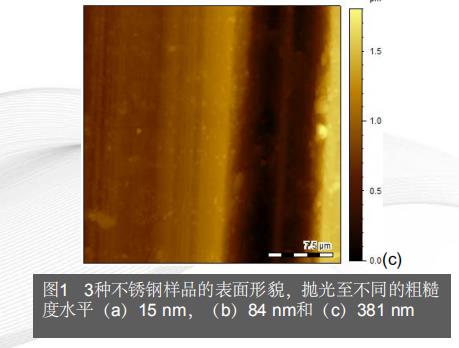

 如图1所示样品（a）具有较低的粗糙度（15nm），其中可以清楚地观察到致密的线性抛光槽。 样品（c）具有较高的粗糙度（381nm）。 还可以看到线性抛光槽，但比样品（a）中的更深更宽。 样品（b）的粗糙度为84nm。 它显示出线性抛光槽，但有一些缺陷需要进一步研究。

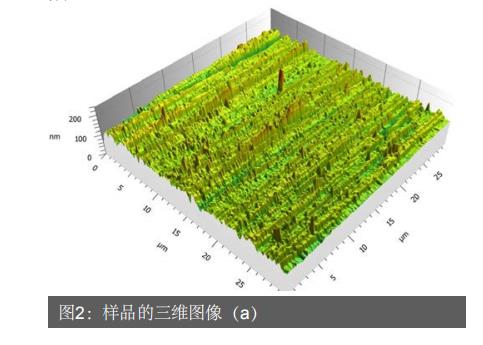

与二维表面粗糙度测试仪相比，AFM不 仅可以测量表面粗糙度，还可以显示一个三
维图像(图2，下图)，显示被测区域的表面形
态，并在微尺度和纳米尺度上显示可能的缺
陷图2：样品的三维图像（a）

4 Summary
 成功地用Tosca™ 400对不同不锈钢样品
进行了表征。计算了表面粗糙度，并对可能
出现的缺陷进行了检测。它为钢铁工业以及
其他金属工业提供了一种定量测量表面粗糙
度（采用ISO 25178）并同时观察三维表面形
貌的方法。

5 References
[1] C. Honess and A. Harrison, The Importance of
Surface Finish in the Design of Stainless Steel, 2006,
www.bssa.org.uk/cms/File/surfacefinishbssaVer2.pdf
(accessed 15.11.2016)

文章来源：仪器信息网 整理自网络旨在分享若涉版权问题请联系021-33587030删除。谢谢
