1前言
在1985年，IUPAC建议物理吸附等温线分为六种类型。然而，经过30年的发展，各种新的特征类型等温线已经出现，并证明了与其密切相关的特定孔结构。所以，于2015年，IUPAC更新了原有的分类。新规范的主要变化是I类、IV类吸附等温线增加了亚分类，用孔宽代替了孔径。所提出的新的物理吸附等温线分类如下图。

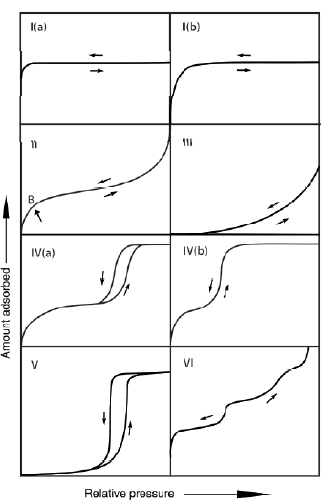

图1 吸附等温线的分类
2I 类吸附等温线
I型等温线弯向P/P0轴，其后的曲线呈水平或近水平状，吸附量接近一个极限值。吸附量趋于饱和是由于受到吸附气体能进入的微孔体积的制约，而不是由于内部表面积。在P/P0非常低时吸附量急剧上升，这是因为在狭窄的微孔（分子尺寸的微孔）中，吸附剂-吸附物质的相互作用增强，从而导致在较低相对压力下的微孔填充。但当达到饱和压力时（P/P0>0.99），可能会出现吸附质凝聚，导致曲线上扬。
微孔材料表现为I类吸附等温线。对于在77K的氮气和87K的氩气吸附而言，
I（a）： 是只具有狭窄微孔材料的Langmuir吸附等温线，一般孔宽小于1nm。
I（b）： 微孔的孔径分布范围比较宽，可能还具有较窄介孔。这类材料的一般孔宽小于2.5nm。
具有相对较小外表面的微孔固体（例如，某些活性炭，沸石分子筛和某些多孔氧化物）具有可逆的I型等温线。其特点是吸附很快达到饱和。

3II 类吸附等温线
无孔或大孔材料产生的气体吸附等温线呈现可逆的II 类等温线。
其线形反映了不受限制的单层-多层吸附。如果膝形部分的曲线是尖锐的，应该能看到拐点B，它是中间几乎线性部分的起点——该点通常对应于单层吸附完成并结束；如果这部分曲线是更渐进的弯曲（即缺少鲜明的拐点B），表明单分子层的覆盖量和多层吸附的起始量叠加。
当P/P0=1 时，还没有形成平台，吸附还没有达到饱和，多层吸附的厚度似乎可以无限制地增加。

4III 类吸附等温线
III型等温线也属于无孔或大孔固体材料。它不存在B点，因此没有可识别的单分子层形成；吸附材料-吸附气体之间的相互作用相对薄弱，吸附分子在表面上在引力的部位周边聚集。对比II型等温线，在饱和压力点（即，在P/P0=1处）的吸附量有限。

5IV 类吸附等温线
IV型等温线是来自介孔类吸附剂材料（例如，许多氧化物胶体，工业吸附剂和介孔分子筛）。介孔的吸附特性是由吸附剂-吸附物质的相互作用，以及在凝聚状态下分子之间的相互作用决定的。在介孔中，介孔壁上发生的单层-多层吸附与II型等温线的相应部分路径相同，但是，随后在孔道中发生了凝聚。孔凝聚是这样一种现象：一种气体在压力P小于其液体的饱和压力P0时，在一个孔道中冷凝成类似液相。一个典型的IV型等温线特征是形成吸附饱和的平台，但其平台长度是可长可短（有时短到只有拐点）。
IVa型等温线的特点是在毛细管凝聚后伴随回滞环。当孔宽超过一定的临界宽度，开始发生回滞。孔宽取决于吸附系统和温度，例如，在筒形孔中的氮气/77K和氩气/87K吸附，临界孔宽大于4nm
具有较小宽度的介孔吸附材料符合IVb型等温线，脱附曲线完全可逆。原则上，在锥形端封闭的圆锥孔和圆柱孔（盲孔）也具有IVb型等温线。

6V 类吸附等温线
在P/P0 较低时，V型等温线形状与III型非常相似，这是由于吸附材料-吸附气体之间的相互作用相对较弱。在更高的相对压力下，存在一个拐点，这表明成簇的分子填充了孔道。例如，具有疏水表面的微/介孔材料的水吸附行为呈V型等温线。

7VI 类吸附等温线
VI型等温线以其台阶状的可逆吸附过程而著称。这些台阶来自在高度均匀的无孔表面的依次多层吸附，即材料的一层吸附结束后再吸附下一层。台阶高度表示各吸附层的容量，而台阶的锐度取决于系统和温度。
在液氮温度下的氮气吸附，无法获得这种等温线的完整形式。VI型等温线中的例子是石墨化炭黑在低温下的氩吸附或氪吸附。

安东帕创建于1922年，总部位于奥地利。安东帕在密度和浓度的测量，溶解二氧化碳的测定，以及在流变学和黏度测量领域处于世界优越地位。致力于为全球工业和科研客户提供合适的仪器。产品涵盖密度计、微波消解仪、微波合成仪、旋光仪、折光仪、黏度计、流变仪、馏程分析仪、闪点测试仪、X-射线结构分析、固体表面电位分析仪、表面力学性能测试仪器、在线分析检测仪表、颗粒特性分析、原子力显微镜以及固体材料直接表征等。

文章来源：仪器信息网 整理自网络旨在分享若涉版权问题请联系021-33587030删除。谢谢
