岛津CT助力锂离子动力电池检测

自2018年下半年以来,新能源汽车屡屡发生起火、自燃等动力电池安全事故,严重影响了消费者对新能源汽车的使用信心。前不久,工信部就新能源汽车动力锂电池产品质量安全问题约谈了多家新能源公司,要求对已销售的产品开展自查自纠,针对产品质量问题提出对策,并对动力电池的研发、生产、检测和售后等各环节进行系统梳理和整顿优化。监管机构对于新能源行业的安全提出了更高要求,提升汽车动力锂电池安全迫在眉睫。





      岛津X射线微焦点CT对汽车动力电池从正负极材料到装配好的电池都可以实行无损检测,观察正、负极材料内部结构,确认颗粒尺寸分布,助推研发和品质管控,也可以实现在充放电过程中进行原位测试,便于实行工艺优化和控制。

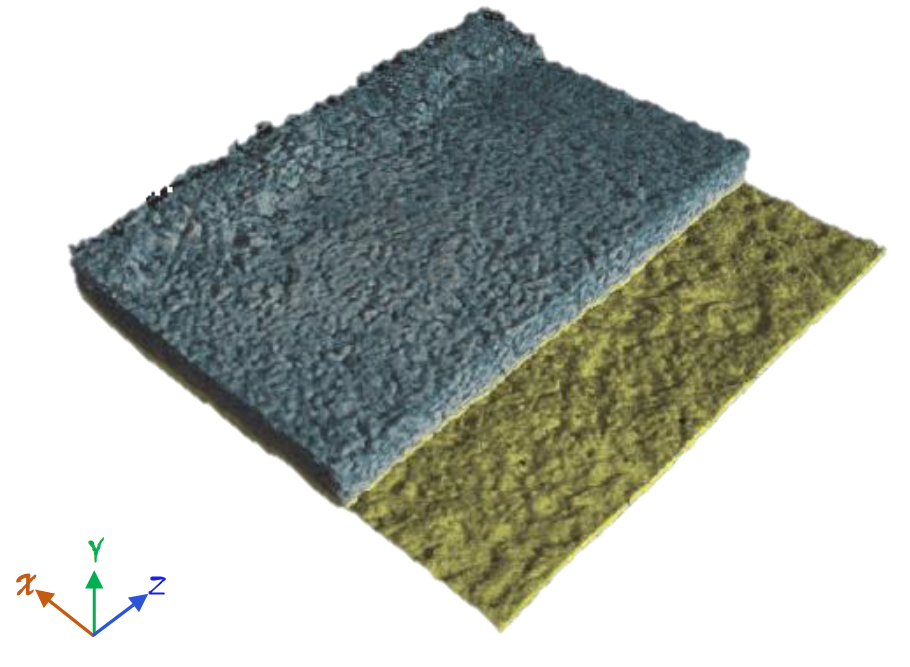

 锂离子电池电极3D像

本文展示岛津CT在正极材料和负极材料观测和尺寸测量方面的应用,是为上篇。下篇将展示岛津CT在成品电池观测方面的应用,以及充放电时的原位观测。

正负极材料CT观察

汽车动力锂电池原材料现有主材主要有四种:正极材料、负极材料、隔离膜和电解液。X射线微焦点CT对汽车动力锂电池原材料分析中,能够清晰观察正、负极材料内部结构及测量尺寸,轻松确认组成颗粒的大小、颗粒大小的变化和厚度等。而正、负极材料中的颗粒尺寸大小、物相是否均一、粉体粒径的大小及分布是否均匀决定了动力锂电池的性能,因此用X射线微焦点CT观察正、负极材料变得尤为重要。

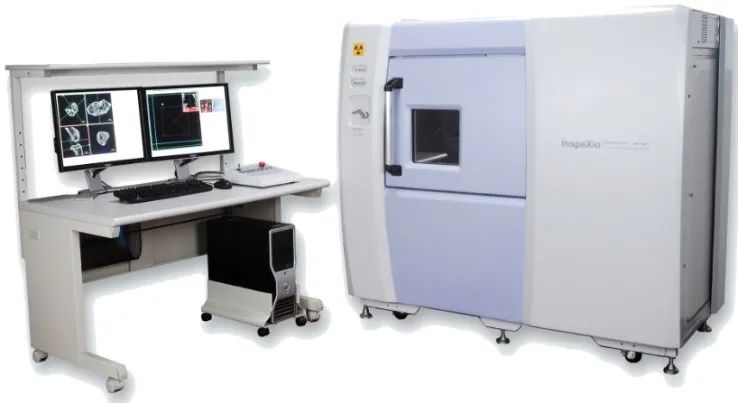

岛津inspeXio SMX-100CT

正极材料观察及分析

通过扫描一块长宽约为2mm的正方形的正极材料,得到MPR(多平面重建)图像(图1),可以观察出正极材料具有颗粒状结构。

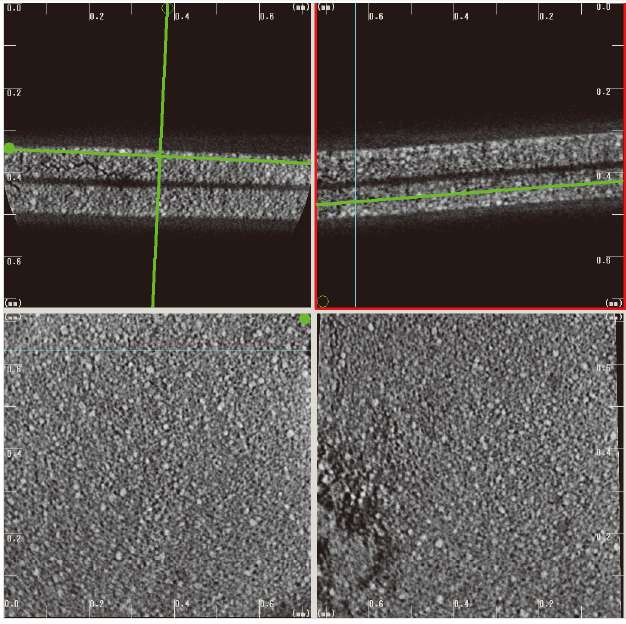

图1  正极MPR图像

再通过软件对其尺寸测量,如图2所示,表明组成颗粒大小都约为20μm,再通过3D图像(图3)显示可以确认正极具有分层的结构。

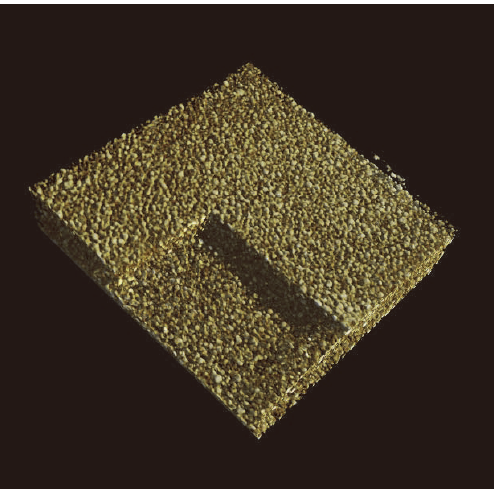

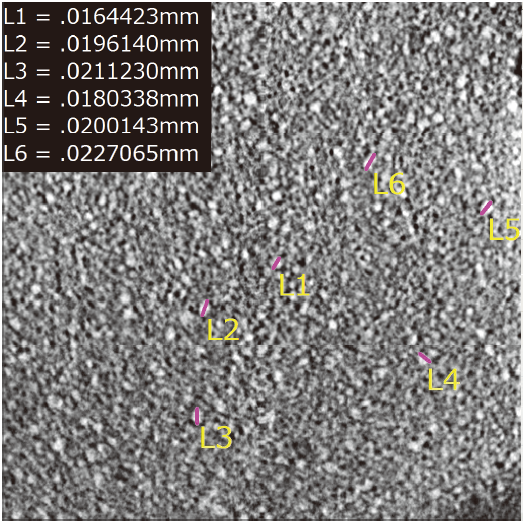

                                             图2  正极尺寸测量图像                                       图3 正极3D

负极材料观察及分析

同样通过扫描一块长宽约为2mm的正方形的负极材料,得到MPR(多平面重建)图像(图4),可以观察出负极材料具有鱼鳞片状结构。

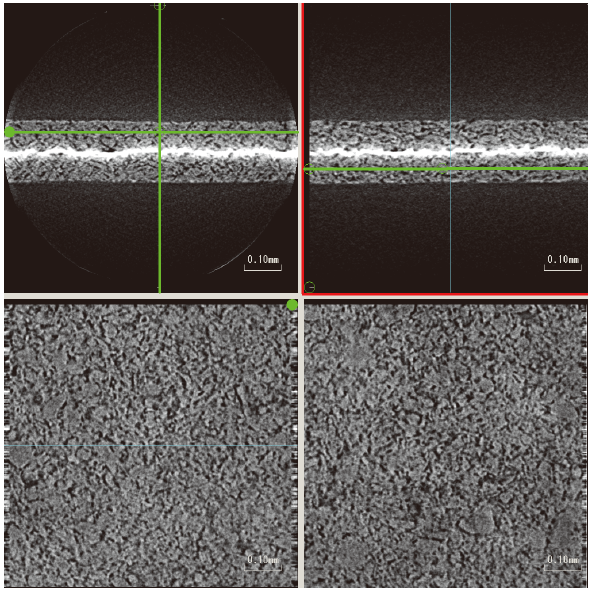

图4 负极MPR图像

再通过软件对其尺寸测量,如图5所示,最大的石墨片长度约为100μm。图6所示是负极的CT图像3D显示效果。在该图中,石墨被涂成蓝色,以区别于黄色的铜箔。通过这种方式,可以通过3D显示效果来三维观察负极。

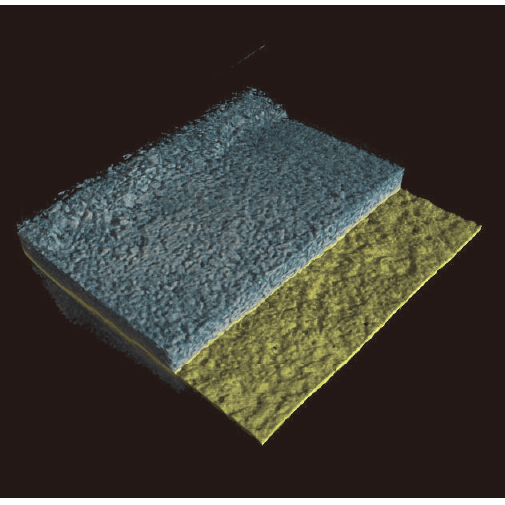

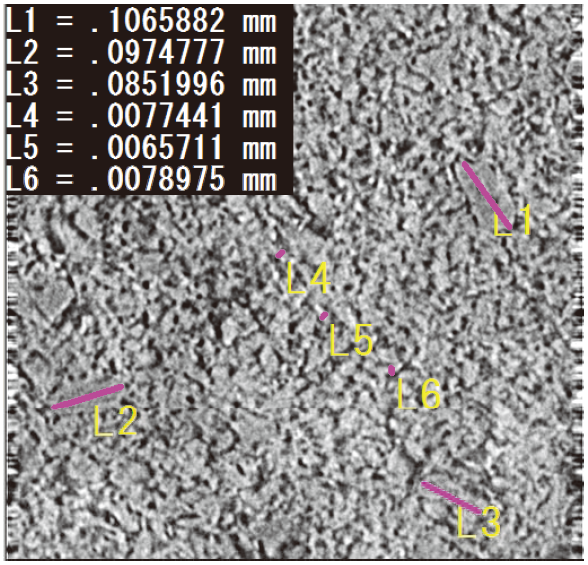

                                                 图5 负极尺寸测量图像                                      图6 负极3D图像



岛津微焦点X射线CT能够无损观察物品的内部结构。因此,可用于分析有缺陷的电池、比较合格和不合格的电池、比较充电或放电前后的电池状态、评估循环测试期间的电池内部结构的变化等。在此示例中,使用了inspeXio SMX-100CT微焦点X射线CT系统观察可充电锂离子电池中的电极,并进行颗粒尺寸测量,进而为工艺优化及质量控制提供科学可靠的指导。
