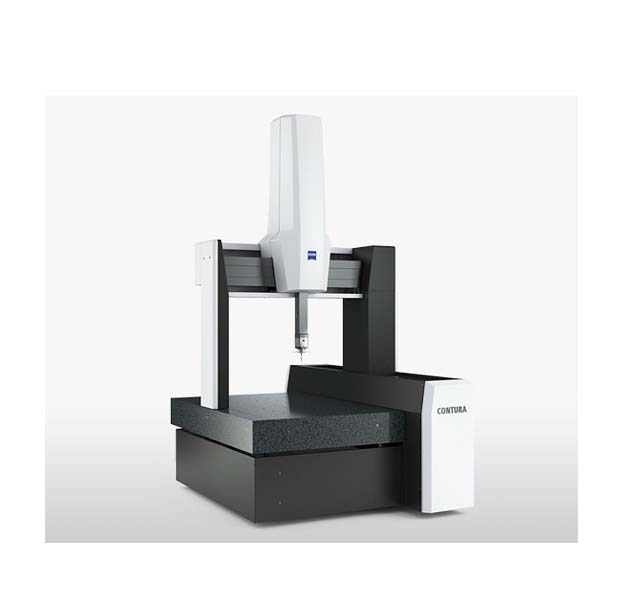

蔡司三坐标测量仪CONTURA

CONTURA

  1. 产品编号:CONTURA
  2. 所属品牌:德国蔡司
  3. 产品型号:CONTURA
  4. 额定功率:按实际方案提供
  5. 所属类别:蔡司三坐标测量机
  6. 所属用途:尺寸测量
  7. 应用领域:金属

产品特性:蔡司三坐标测量仪CONTURA是一代测量机精度更高,可兼容多种光学式探头,从而实现更广的测量范围.优异的测量技术、蔡司CALYPSO测量软件以及高度优化的通用测量程序令CONTURA成为同类测量机中的标杆之作.

021-33587030021-33587020021-34631757

电话咨询

产品特点 技术规格 行业标准

蔡司三坐标测量仪CONTURA


蔡司三坐标测量仪CONTURA——来自蔡司的灵活、可靠和的品质保证测量平台。一代测量机精度更高,可兼容多种光学式探头,从而实现更广的测量范围。优异的测量技术、蔡司CALYPSO测量软件以及高度优化的通用测量程序令CONTURA成为同类测量机中的标杆之作。


1、探头类型


蔡司三坐标测量仪CONTURA可配备固定型被动式探头、灵活的蔡司RDS关节式探头座或主动式扫描测针。各类探头均具有扫描功能。主动式探头采用蔡司navigator技术——高速测量唾手可得。






2、稳定的测量结果


根据配置不同,蔡司三坐标测量仪CONTURA采用工业陶瓷或CARAT导轨,具有优异的刚性 、较低的热膨胀性和轻盈的机身重量。三轴均采用四面环抱气浮轴承,可在高速运行和加速的条件下保持稳定性。悬浮安装在CONTURA导轨上的玻璃陶瓷光栅尺具有零膨胀特性,因此无需安装温度传感器或进行误差补偿。高等级的防护特性使得该机器可以在生产车间使用。






3、计算机辅助精度修正(CAA)


动态形变的桥架直接影响测量精度,尤其是在扫描测量时更是如此。蔡司三坐标测量仪CONTURA可计算这一动态效应所需的补偿值。因此在高速测量环境下亦可保证测量精度。






4、控制简便

用户无需计算机,只需借助界面友好的控制面板即可对系统进行控制。通过摇杆可对所有轴的运动进行更为便捷与的控制。可在CNC模式下对速度进行调节。








探头类型


         接触式


接触式探头适用于测量拥有垂直面且没有斜面特征的小型工件。蔡司CONTURA direkt配备蔡司VAST XXT扫描探头,为单向生产中的生产和过程检测提供了一种经济入门级的扫描技术。可根据需要加装XDT单点探头。蔡司三坐标测量仪CONTURA接触式探头的大尺寸为10/16/6。
RDS
与蔡司VAST XXT探头以及灵巧的RDS关节式探头座共同使用,确保扫描到复杂位置的角度特征。RDS关节式探头座步距角为2.5°,探头可到达20,736个不同的角度位置。在测量结构复杂的工件时,需要对探针进行特殊配置,此时这一优势尤为明显。同时由于特别针对校准过程进行了优化,整个校准时间也大大缩短了。借助RDS,也可在蔡司三坐标测量仪CONTURA上使用蔡司光学式探头。








          主动式


蔡司三坐标测量仪CONTURA 主动式探头采用navigator技术,单次快速扫描即可获得所需测量值。支持该技术的典型探头是VAST XTR gold或VAST XT gold,两种探头的接口相同,非常适合于深孔测量。探针快速更换系统选项适用于该探头系统。
