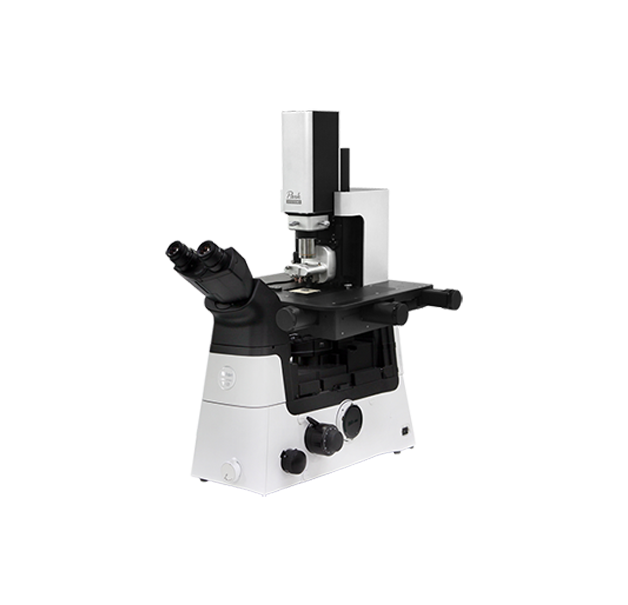

Park NX12
多功能原子力显微镜平台，满足纳米级测量的需求
原子力显微镜（AFM)有纳米级分辨率成像以及电，磁，热和机器性能测量的能力。
纳米管扫描系统可用于高分辨率扫描离子电导显微镜（SICM).
倒置光学显微镜（IOM）便于透明材料研究和荧光显微镜一体化。

通过验证的NX10性能

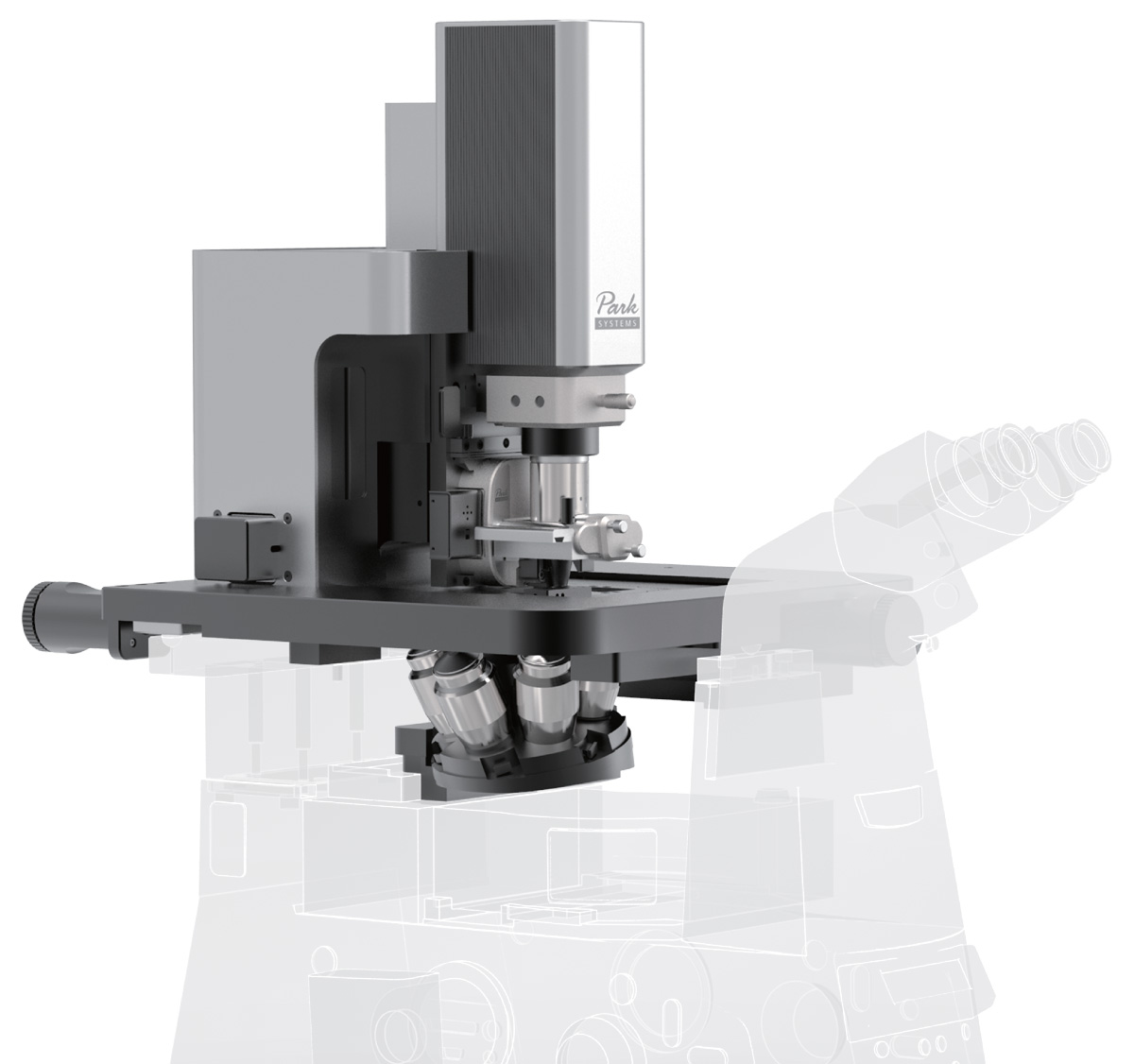

通过倒置光学显微镜样品平台，Park NX12将Park原子力显微镜的多功能性和准确性相结合。这使得使用者更容易的使用纳米管技术去研究透明，不透明，或软或硬的样品。

电化学测试的平台
电池，燃料电池，传感器和腐蚀等电化学研究是个快速增长的领域，然后许多原子力显微镜不能直接满足其特殊的需求。Park NX12的人性化设计，为快速操作提供便利，从而达到化学研究人员要求的功能性和灵活性。这主要包括：

多功能易用电化学池
惰性气体和湿度的环境控制选项
双恒电位仪的兼容性

研究人员可利用Park NX12平台实现各种电化学应用：
扫描电化学显微镜(SECM)
扫描电化学池显微镜(SECCM)
电化学原子力显微镜（EC-AFM）和电化学扫描隧道显微镜( EC-STM)

Park NX12

考虑建立多用户设备
Park NX12完全重新构建，以适应多用户设备需求。其他原子力显微镜解决方案缺乏必要的多功能性，难以满足该设备中用户的多重需求，很难合理控制设备成本。然而，Park NX12旨在能够容纳标准环境原子力显微镜成像，液体扫描探针显微镜，光学和纳米光学成像，使其成为灵活的原子力显微镜之一。

模块化设计
  Park NX12是专门针对电化学研究人员需求量身定制的原子力显微镜平台。

  它基于化学和电化学性质，气体和液体中介质的特性，为扫描探针显微镜提供了一个通用的解决方案，可用于广泛的不透明和透明材料。

  Park NX12基于其广泛的可视光投置到扫描探针的扫描探针显微镜技术的纳米管，易用性强。

  Park NX12准确度是多用户设备和职业研究人员的理想平台。

多功能应用

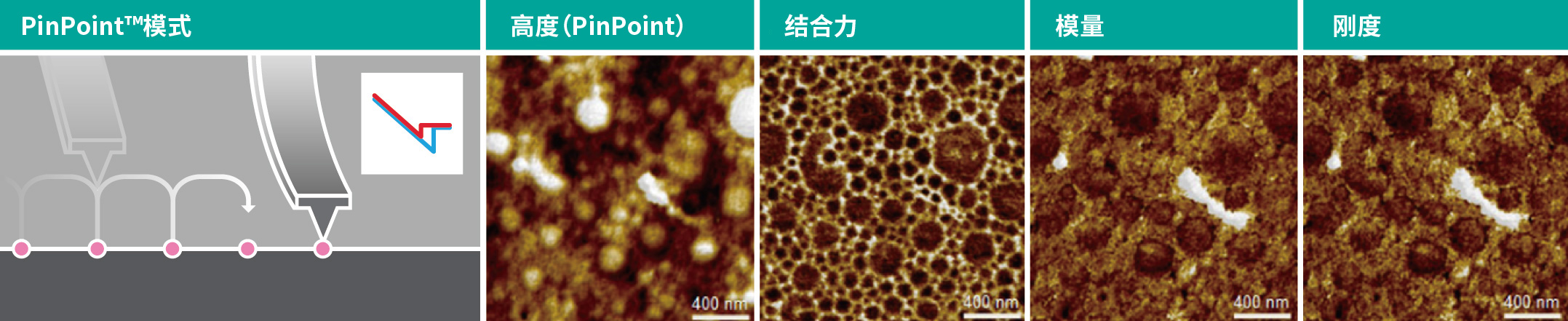

Park NX12功能广泛，包括液体中的PinPoint ™和纳米力学，倒置光学显微镜定位透明样品，离子电导显微镜超软样品成像，以及改善透明样品光学性能的可视性。

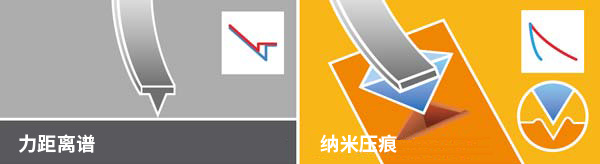

综合性的力谱方法
Park NX12提供了一种在液态和空气中的纳米力学表征的完整套餐，使其成为广泛应用中的理想选择.

模块化 NX12模块化设计，安装简单，兼容性强，可以满足您的多种实验需求。

适合早期职业研究人员的有竞争力的价格和灵活性
早期职业研究人员通常没有足够的预算购买价格高昂的原子力显微镜。Park NX12不仅是经济实惠的入门之选，同时还提供了可随着职业发展而不断壮大的模块化平台。它不同于其他价格相近的原子力显微镜，Park NX12配有研究级精度和功能，可为在空气和液体中的透明和不透明材料提供其表面形态纳米级分辨率。

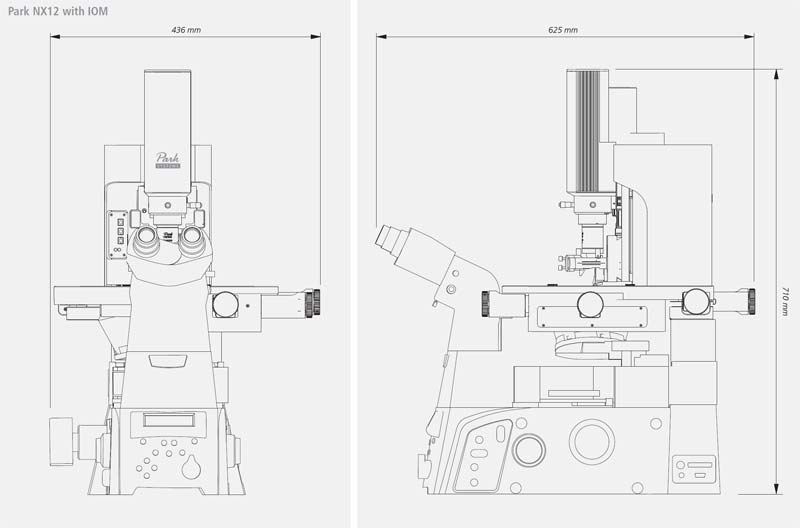

Park NX12 技术参数
扫描器
Z 扫描器
柔性引导高推动力扫描器

扫描范围 : 15 µm (可选 30 µm)
高度信号噪声等级: 30 pm
(RMS, 0.5 kHz 带宽)

XY 扫描器
闭环控制的柔性引导XY扫描器

扫描范围 : 100 µm × 100 µm


驱动台
Z 位移台行程范围 : 25 mm (Motorized)
聚焦样品台行程范围 : 15 mm (Motorized)
XY位移台行程范围 : 10 mm x 10 mm (Motorized)


样品架
样品尺寸 :   开放空间为 50 mm x 50 mm, 厚度值为 20 mm (建议使用 SPM 模式的样品尺寸小于 40 x 40 mm)
样品重量 : < 500 g

光学
10倍 (0.23 N.A.)超长工作距离镜头 (1µm分辨率)
样品表面和悬臂的直观同轴影像
视野 : 840 × 630 µm (带10倍物镜)
CCD : 500万像素。120万像素 (可选)

软件
SmartScan™
AFM系统控制和数据采集的专用软件
智能模式的快速设置和简易成像
手动模式的使用和更精细的扫描控制

XEI
AFM数据分析软件


电子
集成功能
4通道数字锁相放大器
弹性系数校准(热方法，可选)
数据Q控制


AFM 模式
(*可选项)
标准成像
非接触式原子力显微镜
PinPoint™ 原子力显微镜
接触式原子力显微镜
横向力显微镜 (LFM)
相位成像
轻敲式原子力显微镜


力测量
力-距离(F/d)光谱
力谱成像


介电/压电性能*
静电力显微镜 (EFM)
动态接触式静电力显微镜 (EFM-DC)
压电力显微镜 (PFM)
高压压电力显微镜


机械性能
力调制显微镜 (FMM)
纳米压痕*
纳米刻蚀*
高压纳米刻蚀*
纳米操纵*


磁学特性*
磁力显微镜 (MFM)
可调制磁力显微镜


电性能
导电原子力显微镜 (C-AFM)*
IV 谱线*
扫描开尔文探针显微镜 (KPFM)
扫描电容显微镜 (SCM)*
扫描电阻显微镜 (SSRM)*
扫描隧道显微镜 (STM)*
光电流测绘 (PCM)*


化学性能*
功能化探针的化学力显微镜
电化学显微镜 (EC-AFM)


原子力显微镜选项
电化学电池
电化学电池
通用液体电池的电化学工具包


Z 扫描头
15 μm Z Scanner AFM head
30 μm Z Scanner AFM head
15 μm Z Scanner SICM module
30 μm Z Scanner SICM module


电化学选项
恒电位仪
双恒电位仪


环境控制选项
手套箱
活细胞室


温度控制
温控台 1
  -25 °C to +170 °C
温控台 2
  Ambient to +250 °C
温控台 3
  Ambient to +600 °C


液体池
通用液体池
有液体/气体灌注的开放式或封闭式液体池 温度控制范围: 0 °C to +110 °C (in air), 4 °C to +70 °C (with liquid)
电化学池
开放式液体池


液下探针柄
专为在一般液体环境中成像而设计
对大多数包括酸在内的缓冲溶液具有抗腐蚀性
可在液体中进行接触式和非接触式原子力显微镜成像


磁场发生器
施加平行于样品表面的外部磁场
可调磁场
范围 : -300 ~ 300 gauss
由纯铁芯和两个电磁线圈组成


隔音罩
独立型 AE 204


入门套件
