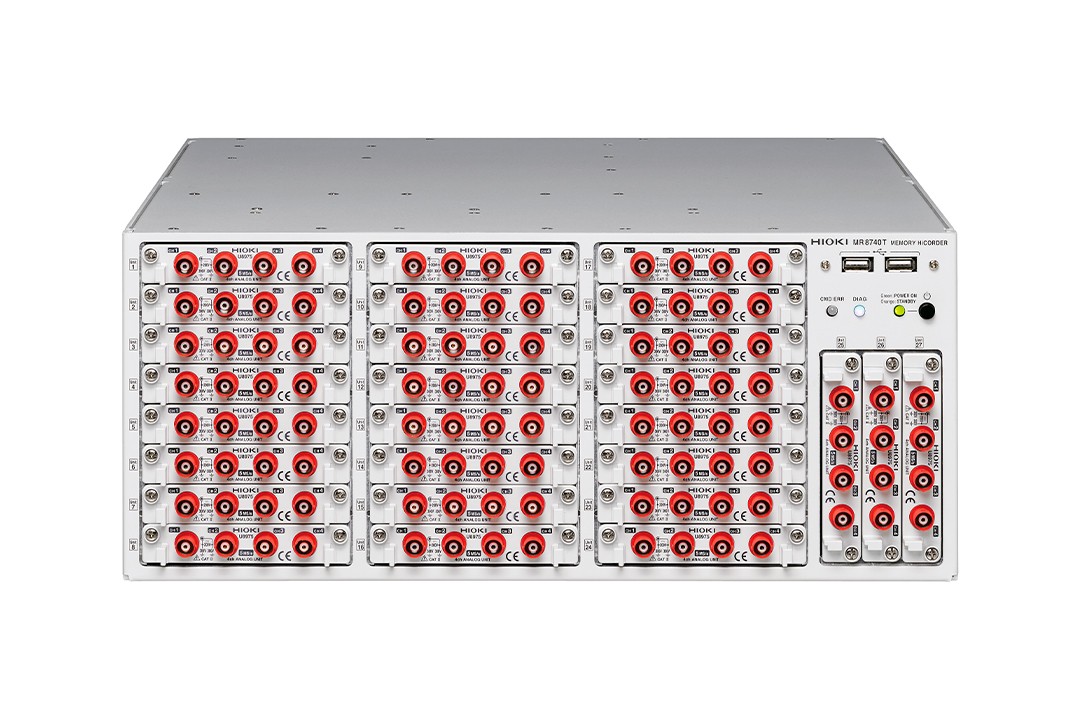

日置-HIOKI存储记录仪MR8740,MR8741

MR8740,MR8741

  1. 产品编号:
  2. 所属品牌:
  3. 产品型号:MR8740,MR8741
  4. 额定功率:按实际方案提供
  5. 所属类别:尺寸测量仪器
  6. 所属用途:
  7. 应用领域:

产品特性:高速,绝缘&多通道的测试系统用记录仪(机架组装型)高速测量 绝缘输入 MR8740:54ch/MR8741:16ch 用于测量系统中(机架安装型)

021-33587030021-33587020021-34631757

电话咨询

产品特点 技术规格 行业标准

● 24bit高分辨率的数字电压表单元MR8990新上市!不需要扫描仪即可实现高速高精度测量。
● 适用于多通道的测试(MR8740:54ch,MR8741:16ch)
● 绝缘输入(各输入通道间、外壳间绝缘:对地至大额定电压AC、DC300V)
● 高速采样(至大20MS/s,54ch型至大32ch同时采样)
● 适合组装在机架中(高4U·180mm以内,无显示屏,长方形)
● 通过LAN通讯进行远程测量(数据传输至内存,在远离测量处的地方进行计算机操作)

基本参数

型号 MR8740 MR8741
通道数 [模块I:模拟单元16个]模拟32ch+逻辑标准8ch~
[模块I:模拟单元13个+逻辑单元3个]模拟26ch+逻辑56ch(逻辑标准8ch+逻辑单元48ch)
[模块II:模拟单元11个]模拟22ch+逻辑标准8ch~ [模块II:模拟单元8个+逻辑单元3个]模拟16ch+逻辑56ch(逻辑标准8ch+逻辑单元48ch)
※ 模块I和模块II的2个模块构成
※ 模块I和模块II通过同步触发同时开始(内部设置)
[模拟单元8个]模拟16ch+逻辑标准16ch~
[模拟单元5个+逻辑单元3个]模拟10ch+逻辑64ch(逻辑标准16ch+逻辑单元48ch)
※模拟单元的通道间和主机间绝缘,所有逻辑单元的通道和标准逻辑端口的通道和主机共地
测量量程
(20div满量程)
5mV~20V/div,12档量程,分辨率:量程的1/100 (使用8966时) 5mV~50V/div,5档量程,分辨率:量程的1/50000 (使用MR8990时)
至大输入电压 DC 400V(使用8966时,输入端口间的安全电压)
对地至大额定电压 AC,DC300V(输入和主机间绝缘,输入通道~外壳间,各输入通道间的上限电压)
频率特性 使用8966时:DC~5MHz (-3dB)
时间轴 (存储时) 5μs~5min/div,26档量程,时间轴分辨率100点/div,时间轴放大:×2~×10的3段,缩小:1/2~1/20,000的13段
测量功能 存储(高速记录),FFT
存储容量 16MW/ch(固定),共864MW 16MW/ch(固定),共256MW
外部存储 U盘(USB2.0)
显示部分 无(数字DVI端口,各模块1个,800× 600点) 无(数字DVI端口,各模块1个,800× 600点)
外部接口 [LAN] 100BASE-TX(DHCP,适用DNS,FTP服务器,HTTP服务器) [USB]USB2.0系列A插座×2(鼠标操作)
电源 AC100~240 V, 50/60 Hz (250 VA max.) AC100~240 V, 50/60 Hz (120 VA max.)
体积及重量 426W × 177H × 505D mm, 10.8 kg (仅主机) 350W × 160H × 320D mm, 5.4 kg (仅主机)
附件 使用说明书×1,应用光盘(波形查看Wv/通讯指令表)×1,电源线×1
