产品特性：电池的测试提供更优化的检测方案，通过波形分析提升电池的检测品质
021-33587030021-33587020021-34631757
电话咨询

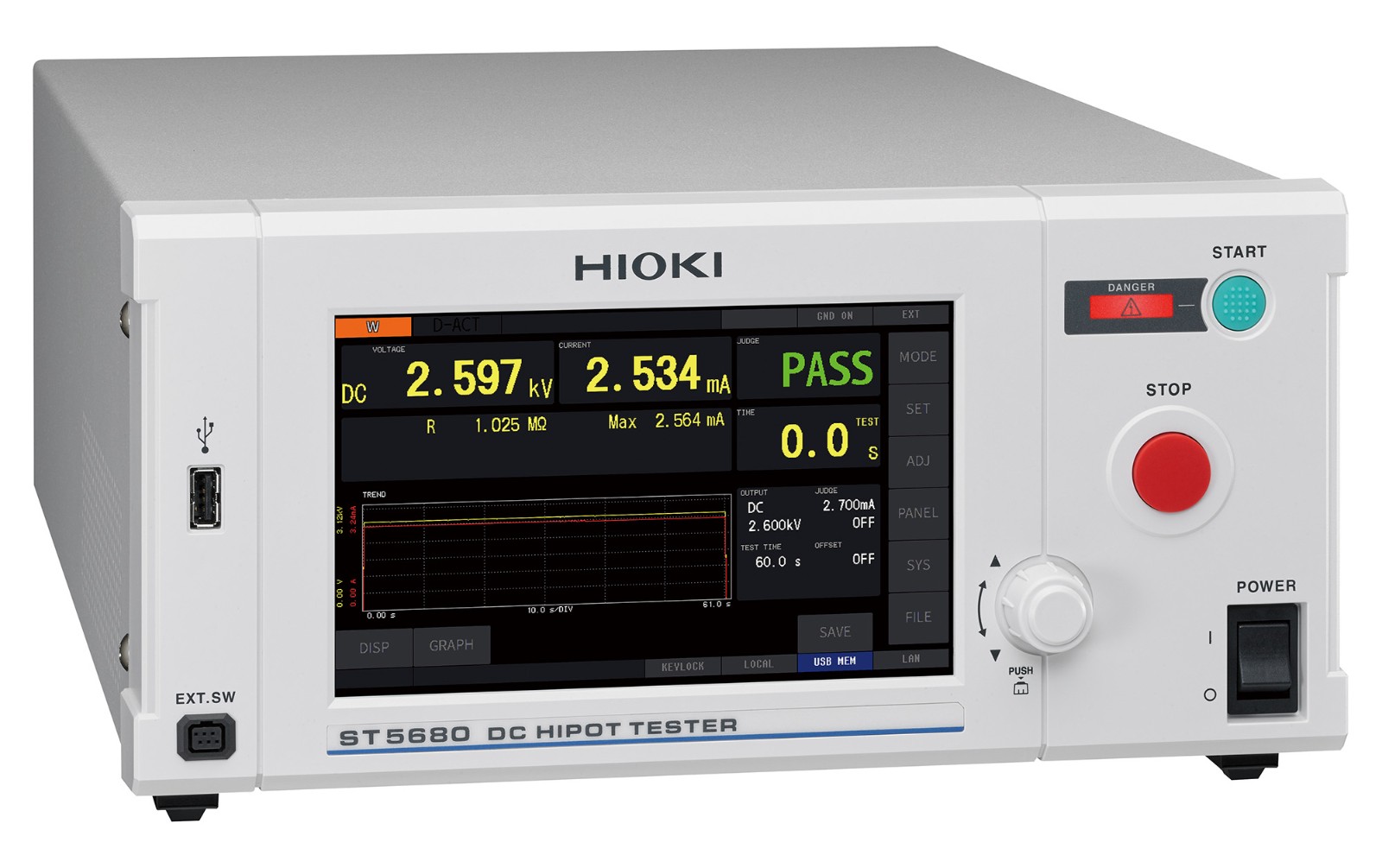

为电池的测试提供更优化的检测方案，通过波形分析提升电池的检测品质
● 准确检查绝缘性能，验证电池和电机质量
● 通过波形和数值显示有助于优化生产工序、对收回的不合格产品进行分析、宣传检查的可靠性
● 防止因电弧放电导致微小故障品流出
● 防止误判导致的复测
● 支持广泛的国际标准。搭载BDV（绝缘击穿电压）测量功能。
| 主要功能 | 直流耐压测试、绝缘电阻测试、绝缘击穿电压测试、波形显示功能、ARC放电检测功能、接触检查功能 (详情请参照“各测试·功能”表) |
| 功能一览 | 联锁、GFI、自动放电、偏移、测试中改变设定电压、瞬时输出、命令监控、I/O HANDLER、按键锁定、自检、校准期限检测、EXT SW（远程控制） |
| 使用温湿度范围 | 0°C～40°C，80% RH或以下（无结露） |
| 适合标准 | EMC：IEC 61326 |
| 电源电压 | AC 100 V ～ 240 V |
| 功耗 | 约180 VA※ ※ 电源条件为电源电压220 V、电源频率 50/60 Hz、测试模式直流耐压测试、测试电压2.5 kV、负载电流5 mA负载电阻500 kΩ）的情况下。 |
| 额定功率 | 800 VA |
| 接口 |
通讯：USB，LAN，EXT. I/O 选件：RS-232C（Z3001），GP-IB（Z3000） 存储：U盘 |
| 尺寸·重量 | 305（W）×142（H）×430（D）mm（不含突起物） 10.0 kg ± 0.2 kg |
| 附件 | 电源线，CD-ROM（PDF：使用说明书，通讯使用说明书），EXT.I/O用公头连接器，EXT.I/O用连接器盖EXT.I/O用联锁解除治具，启动指南 |
| 直流耐压测试 | 输出电压：DC 0.010 kV ～ 8.000 kV（1 V分辨率） 负载变动：± 1％ 以下 输出设置精度：±（1.2% of setting + 20 V） 输出电流/截止电流：100 mA max 电流精度：3.00 mA ＜：±（1.5% rdg.＋2 μA）≤ 3.00 mA：±1.5% rdg. 分辨率：0.001 μA 测试时间：0.1 s ～ 999 s，Continue（Timer OFF） 电压上升/下降时间：0.1 s ～ 300 s / 0.1 s ～ 300 s，OFF 短路电流200 mA 以下 测试模式W→IR，IR→W，程序测试 |
| 绝缘电阻测试 | 输出电压：DC 10 V ～ 2000 V（1 V分辨率） 输出设置精度：±（1.2% of setting + 2 V） 电阻值显示范围：10.00 kΩ ～ 200.0 GΩ（0.01 kΩ分辨率） 精度保证范围：10.00 kΩ ～ 99.99 GΩ 电阻精度：±（1.5% rdg. + 3 dgt.）*详情参考下部表格 测试时间：0.1 s ～ 999 s，Continue（Timer OFF） 电压上升/下降时间：0.1 s ～ 300 s / 0.1 s ～ 300 s，OFF |
| 绝缘击穿电压测试 | 测试方法：连续升压测试，逐级升压测试 测量内容：绝缘击穿电压（kV），绝缘击穿的强度（kV/mm） 设定内容：初始电压，结束电压，升压速度，ARC检测，电极间距离，电流上限值 |
| 波形显示功能 | 波形显示内容：电压，电流，绝缘电阻 采样速度：500 kS/s 分辨率：256 K words |
| ARC放电检测功能 | 检测方式：监视试验测试电压的变动 设定内容：测试电压变动率1％～50％ |
| 存储功能 |
·波形·图形
·面板保存功能
·数据存储功能 |
| 判定功能（判定输出） | 判定为PASS，判定为FAIL（UPPER FAIL，LOWER FAIL） UPPER_FAIL：测量值＞上限值 PASS：上限值≥测量值≥下限值 LOWER_FAIL：测量值＜下限值 |
| 10 nA ≦ I ≦ 3 μA | 100 MΩ ～ 999.9 MΩ 1.00 GΩ ～ 99.99 GΩ |
±(20% rdg.) *2, *3, *4 |
| 100 nA ≦ I ≦ 30 μA | 10.00 MΩ ～ 99.99 MΩ 100.0 MΩ ～ 999.9 MΩ |
±(5% rdg.) *2, *3, *4 |
| 1 μA ≦ I ≦ 300 μA | 1.000 MΩ ～ 9.999 MΩ 10.00 MΩ ～ 99.99 MΩ |
±(2% rdg. + 5 dgt.) *2, *3, *4 |
| 10 μA ≦ I ≦ 3 mA | 100.0 kΩ ～ 999.9 kΩ 1.000 MΩ ～ 9.999 MΩ |
±(1.5% rdg. +3 dgt.) *2, *3, *4 |
| 100 μA ≦ I ≦ 30 mA | 10.00 kΩ ～ 99.99 kΩ 100.0 kΩ ～ 999.9 kΩ |
±(1.5% rdg. +3 dgt.) *2, *3, *4 |
| ±(1.5% rdg. +3 dgt.) *2, *3, *4 |
10.00 kΩ ～ 99.99 kΩ | 320W×155H×480D mm,18kg |
| 注记 | ※1：在额定500 VA范围内 ※2：当测试电压为10 V～99 V时，测量精度加算±10% ※3：当测试电压为100 V～999 V时，测量精度加算±5% ※4：当测试电压为1000 V～2000 V时，测量精度加算±2% |
|
