项目

名称

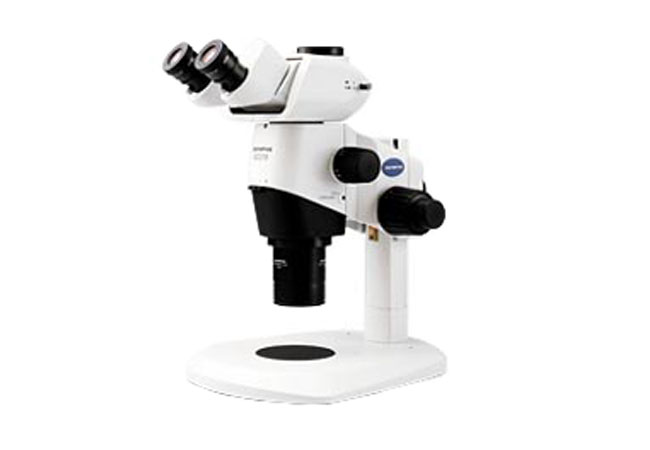

变倍体

SZX-16

变倍比：16.4（0.7×～11.5×）
倍率表示：0.7/0.8/1/1.25/1.6/2/2.5/3.2/4/5/6.3/8/10/11.5

对物镜*WHN10×-H/WHSZ10-H使用时

SZX-ZB16用

种类

N.A.

W.D.（mm）

SDFPLFL 0.3×

0.045

141

SDFPLAPO0.5×PF

0.075

70.5

SDFPLAPO 0.8×

0.12

81

SDFPLAPO1×PF

0.15

60

SDFPLAPO1.6×PF

0.24

30

SDFPLAPO2×PFC

0.3

20

目镜

WHN10×-H　 视野数22
WHSZ15×-H　视野数16
WHSZ20×-H　视野数12.5
WHSZ30×-H　视野数7

WHSZ10×-H 视野数22
WHSZ15×-H　视野数16
WHSZ20×-H　视野数12.5
WHSZ30×-H　视野数7

镜筒

SZX2-TTR/SZX2-TTRPT：
镜筒倾斜角： 5～45°、光路切换： 2段（TTR：双眼100%、双眼50%/50%、TTRPT：双眼100%、照相100%）
眼幅调整范围：52～76mm

SZX2-TR30/SZX2-TR30PT: 30°三眼镜筒
镜筒倾斜角：30°、光路切换: 2段（TR30：双眼100%、双眼50%/照相50%、TR30PT：双眼100%、照相100%）
眼幅调整范围：52～76mm

聚焦机构

SZX2-FO：粗调旋钮行程为80mm（粗调行程每一圈为36.8mm），耐荷重范围：0-10.0kg

SZX2-FOF：粗调旋钮行程为80mm（粗调行程每一圈为36.8mm），微调旋钮行程为80mm（微调行程每一圈为0.77mm），耐荷重范围：2.7-15.0kg

SZX2-FOFH：粗调旋钮行程为80mm（粗调行程每一圈为36.8mm），微调旋钮行程为80mm（微调行程每一圈为0.77mm），备有内装式气体，保持平衡，耐荷重范围：8.0-25.0kg

SZX-FOA2：电动聚焦装置 / 聚焦方式：行程为75mm（电动粗调行程每一圈为1.5mm/sec 微动：0.3mm/sec ）， 耐荷重范围：2.7-15.0kg

架台

SZX2-ST：标准架台 / 支柱高：270mm、尺寸：284（W）×335（D）×31（H）mm

SZX2-STL：大型架台 / 支柱高：400mm、尺寸：400（W）×350（D）×
