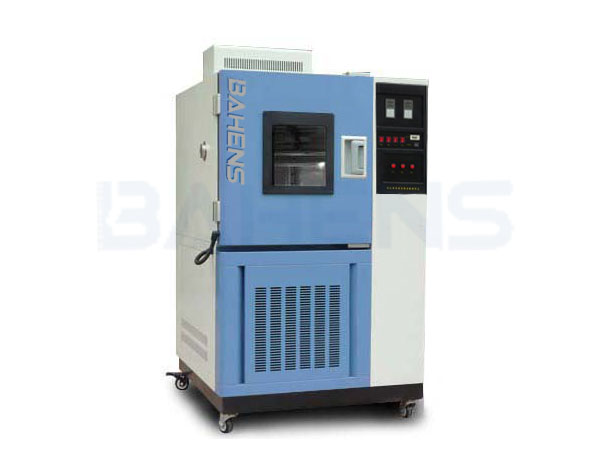

高低温湿热试验箱

BH-GDWS

  1. 产品编号:BHWX-021
  2. 所属品牌:
  3. 产品型号:BH-GDWS
  4. 额定功率:按实际方案提供
  5. 所属类别:高低温湿热试验箱
  6. 所属用途:环境模拟试验
  7. 应用领域:电子

产品特性:高低温湿热试验箱适用于检验各种产品在高低温或湿热环境下的各项性能变化情况.

021-33587030021-33587020021-34631757

电话咨询

产品特点 技术规格 行业标准

高低温湿热试验箱BH-GDWS产品用途
高低温湿热试验箱适用于航空航天产品、信息电子仪器仪表、材料、电工、电子产品、各种电子元气件在高低温或湿热环境下、检验其各项性能指标。
箱体结构

  1. 箱体采用数控机床加工成型,采用无反作用把手,操作简便。
  2. 箱体内胆采用进口不锈钢(SUS304)镜面板,箱体外胆采用A3钢板喷塑,增加了外观质感和洁净度。
  3. 补水箱置于控制箱体右下部,并有缺自动保护,更便利操作者补充水源。
  4. 大型观测视窗附照明灯保持箱内明亮,且利用发热体内嵌式钢化玻璃,随时清晰的观测箱内状况。
  5. 加湿系统管路与控制线路板分开,可避免因加湿管路漏水发生故障,提高安全性。
  6. 水路系统管路电路统方便维护和检修。
  7. 箱体保温采用玻璃纤维保温棉,可避免不必要的能量损失。
  8. 箱体左侧配一直径50mm的测试孔,可供外接测试电源线或信号线使用。

温湿度控制器

  1. 本试验箱具有随温湿度设定数值自动选择运转制冷回路的机能,操作简单。
  2. 试验箱内温湿度设定采用按键设定器,使设定简单易行,仪表具有偏差修正功能,经过调整可获得更为准确的试验条件。
  3. 具有自动演算的功能,可将温度变化条件立即修正,使温湿度控制更为准确稳定
  4. 冷冻及风路循环系统
  5. 制冷机采用法国原装“泰康”全封闭压缩机。
  6. 冷冻系统采用单元或二元式低温回路系统设计。
  7. 采用多翼式送风机送风循环,避免任何死角,可使测试区域内温湿度分布均匀。
  8. 风路循环出风回风设计,风压、风速均符合测试标准,并可使开门瞬间温湿度回稳时间快。
  9. 升温、降温、加湿系统完全独立可提,降低测试成本,增长寿命,减低故障率。

冷冻及风路循环系统

  1. 制冷机采用法国原装“泰康”全封闭压缩机。
  2. 冷冻系统采用单元或二元式低温回路系统设计。
  3. 采用多翼式送风机送风循环,避免任何死角,可使测试区域内温湿度分布均匀。
  4. 风路循环出风回风设计,风压、风速均符合 试标准,并可使开门瞬间温湿度回稳时间快。
  5. 升温、降温、加湿系统完全独立可提,降低测试成本,增长寿命,减低故障率。

高低温湿热试验箱BH-GDWS技术参数

型号

GDWS-100

GDWS-225

GDWS-500

GDWS-800

GDWS-1000

工作室尺寸
D×W×H

450×450×500

500×600×750

800×700×900

1000×800×1000

1000×1000×1000

外形尺寸
D×W×H

1020×880×1580

1070×1030×1825

1370×1130×1975

1570×1230×2125

1570×1430×2125

总功率

A:4.5KW
B:4.7KW
C/D:5.5KW

A:5KW
B:6KW
C/D:7KW

A:6KW
B:7KW
C/D:8.5KW

A:8KW
B:11KW
C/D:12KW

A:11KW
B:12KW
C/D:16KW

净重

A:190kg
B:260kg
C/D:290kg

A:260kg
B:290kg
C/D:330kg

A:320kg
B:390kg
C/D:430kg

A:460kg
B:520kg
C/D:560kg

A:560kg
B:610kg
C/D:690kg

性能

指标

温度范围

A:-20℃~+100℃  B:-40℃~+100℃  C:-60℃~+100℃  D:-70℃~+100℃(+150℃可选)

温度波动度

≤±0.5℃

温度偏p

≤±2℃

湿度范围

30~98%R.H

湿度偏差

-3~+2%R.H

升温时间

-20℃~+100℃约35min

-40℃~+100℃约45min

-70℃~+100℃约55min

降温时间

+25℃~-40℃约55min

+25℃~-60℃约65min

+25℃~-70℃约80min

控制

系统



控制器

进口PID温湿度控制器

精度范围

设定精度:温度±0.1℃、湿度±0.1%R.H,指示精度:温度± 0.1℃、湿度±0.1%R.H

温湿度传感器

PT100铂热电阻

加热系统

完全独立系统,镍铬合金电加热式加热器

加湿系统

外置隔离式,全不锈钢锅炉式浅表面蒸发式加湿器

除湿系统

采用蒸发器盘管露点温度层流接触式加湿器

供水系统

加湿供水采用自动控制且可回收余水,节水降耗

制冷系统

全封<风冷单级压缩制冷方式/原装“泰康”/全封闭风冷复选压缩制冷方式

循环系统

耐温低噪音空调型电机,多叶式<心风轮

使用

材料

外箱材质

碳素钢板,表面磷化静电喷塑处理

内箱材质

SUS304不锈钢镜面光板

保温材质

玻璃纤维棉

门框隔热

双层耐高低温老化硅橡胶门密封条

标准配置

多层加热除霜附照明玻璃视窗1套、试品架2个、测试引线孔(Φ50mm)1个

安全保护

漏电、短路、超温、缺水、电机过热、压缩超压、过载、过电流保护

电源电压

AC380V±10%,50Hz,三相五线制

使用环境温度

+5℃~+30℃,≤85%R.H
