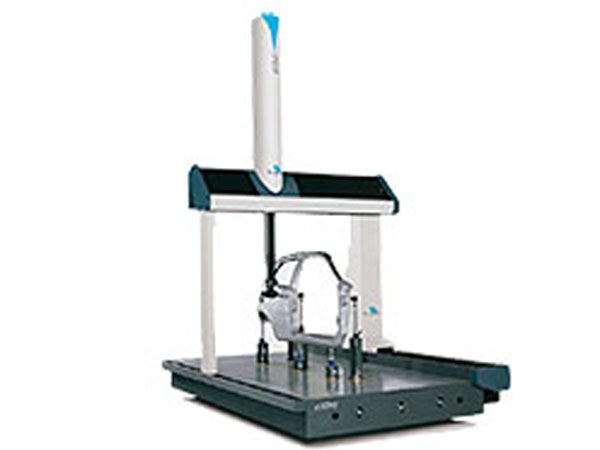

海克斯康三坐标测量机Global eXtra

Global eXtra

  1. 产品编号:BHHK-SZ004
  2. 所属品牌:海克斯康
  3. 产品型号:Global eXtra
  4. 额定功率:按实际方案提供
  5. 所属类别:海克斯康三坐标测量仪
  6. 所属用途:尺寸测量
  7. 应用领域:不限

产品特性:海克斯康桥式三坐标测量机Global eXtra具备全铝结构和的框架,高分辨率的光栅系统.

021-33587030021-33587020021-34631757

电话咨询

产品特点 技术规格 行业标准

桥式三坐标测量机Global eXtra的概述
源自DEA品牌的Global eXtra测量机,符合当代测量技术的发展和应用的潮流,能够完成各种尺寸计量的需要,并可在车间环境下完成诸如车身部/这样特殊几何量的测量任务
Global具备全铝结构和框架,高分辨率的光栅系统。
专为大尺寸工件的高精度测量而设计,无需地基
桥式结构在保证整体结构具有足够强度的前提下,使得整机在运行过程中不需要特殊的地基。在为用户提供高测量效率的同时,保证了测量结果具有高的精度。
满足车间环境的应用要求
Global eXtra专门设计用来在车间环境下完成诸如车身部件这样特殊几何量的测量任务。为满足这一要求,该测量机掠昧司庥τ玫母种乒ぷ魈ǎ北3钟氲孛娴母叨冉系停⑴湟跃馕露取⒋蟮牟饬靠占洹⒖砑渚唷轴采用烧结碳化硅、采用结构温度补偿并在X和Y向配备保护性外罩。这样,操作温度范围扩大到15到30 °C。
支持连续伺服关节和柔性夹具系统
为更好的固定工件翯lobal eXtra与DEA的CW43L连续伺服关节测腕和FIVE U-nique柔性夹具系统兼容。



桥式三坐标测量机Global eXtra的技术参数
机器行程范围、尺寸

型号
行程范围(mm)
外型尺寸(mm)
20.33.15
2000×3300×1500
4580×2888×4696
20.40.15
2000×4000×1500
5288×2888×4696
20.33.18
2000×3300×1800
4580×2888×5294
20.40.18
2000×4000×1800
5288×2888×5294

环境要求:
可操作温度:15 - 30℃
环境温度变化:2 °C/h - 10 °C/24h
温度梯度:1 °C/m


桥式三坐标测量机Global eXtra的技术特点
设计技术与材料:
垂直Z轴具有更大的截面,采用烧结碳化硅材料,在同等截面宽度的情况下提供了更好的刚性,相对一般材料具有更好的温度性能
采用钢材料制成的一体化均衡平板,无需地基
工作台长度可达到4000 mm,桥架截面尺寸可达到2000 x 1800 mm

空间与测量的可接近性:
由于工作台面高度较低(500 mm)而便于接近测量空间,可从三面接近进行操作
能够提供平齐地面的安装
由于间隙比较大(308 mm)而便于使用工件装夹系统


为各种应用提供各种测头与附件
由于汽车车身部件形状各异,需要使用各种u同类型的测头与配置完成测量。从传统的点到点测头实现接触测量到激光测头完成连续扫描,从单点激光测头到激光条纹测头,到完善的影象测量系统,实现对几何量的光学测量。测头更换装置能够通过自动装载测头而实现测量过程的优化。


适合不同的测量环境
可操作环境温度达到15 - 30 °C,日温度变化可扩展到10 °C
ACTIV®,结构温度补偿技术 (温度变化的自适应补偿技术,Hexagon计量产业):14个温度传感器 + 1个工件温度传感器
通过内置强制通风装置实现工作台表面的温度稳定性
分琴式保护罩提供了X和Y向导轨气浮轴承的保护
