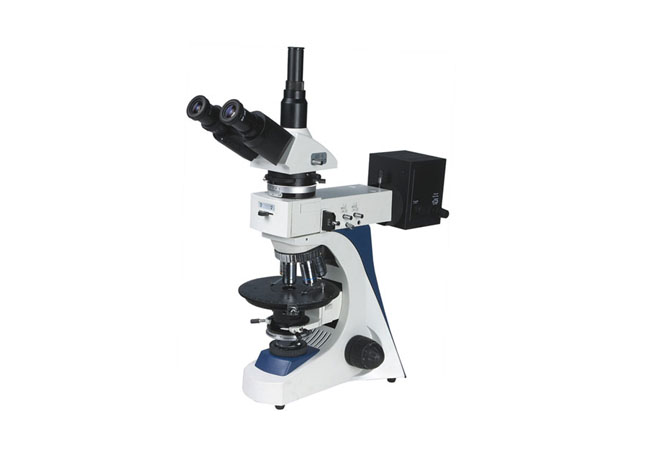

偏光显微镜（透反射）XPV-20的介绍
偏光显微镜（透反射）XPV-20是地质、矿产、冶金、石油化工、化纤、半导体工业以及药品检验等部门和相关高等院校高分子等常用的实验仪器。透反射偏光显微镜可供广大用户作单偏光观察、正交偏光观察l锥光观察及显微摄影，显微镜配置有石膏λ、云母λ/4试片、石英楔子和移动尺等附件。本仪器具有可扩展性，可以接计算机和数码相机，对图片进行编辑、保存和打印。是一组具有较完备功能的产品。

透反射式偏光系统主要由透射偏光显微镜和落射照明器、及算机成像系统组成；而落射照明器也含有偏光系统，因此该套系统含有两套偏光系统，适合多种场地使用，其应用范围也越来越广阔，许多行业，如化工的化学纤维，半导体工业以及药品检验等等也广泛地使用偏光显微镜。偏光显微镜系统是将精锐的光学显微镜技术、光电转换技术计算机图像处理技术结合在一起而开发研制成功的一项产品。可以在计算机显示器上很方便地观察偏光图像，从而对偏光图谱进行分析等对图片进行输出、打印。

透反射偏光显微镜可供广大用户作单偏光观察、正交偏光观察、锥光观察及显微摄影，显微镜配置有石膏λ、云母λ/4试 片、石英楔子和移动尺等附件。本仪器具有可扩展性，可以接计算机和数码相机，对图片进行编辑、保存和打印。是一组具有较完备功能的产品。

偏光显微镜（透反射）XPV-20的特点
1．1/4λ、λ、a英楔。
2．五孔可调转换器，观察头镜筒在调瞳距时，十字目镜十字线方位始终不变。
3．WF10X（Φ22）大视野目镜、无应力无限远物镜。
4．高精度旋转工作台。
5．高亮度、无应力的非球面1.30摇摆式阿贝聚光镜
6．系统中放入晶a片，使偏振均匀，左、右系统像色泽一致

偏光显微镜（透反射）XPV-20的技术参数
1、目镜

2、物镜

3、放大倍数：40X - 600X
4、聚光镜数值孔径：N. A.1.25摇摆式阿贝聚光镜带可变光栏
5、起偏镜：振动方向360°可调，带锁紧装置，可移动光路
6、检偏镜：可移出光路，旋转范围90°内置勃氏镜、焦距可调
7、补偿器：石膏λ片(φ18mm，光程差551nm)
云母λ/4片（φ18mm, 光程差147.3nm）
石英楔子(12x28mm，Ⅰ-Ⅳ级)
8、调焦系统：带限位和调节松紧装置的同轴粗微调，格值为0.002mm
9、载物台：旋转载物台，直径Ф170毫米，360°等分刻度，游标精度6′
10、测微尺：0.01mm测微尺
11、配五孔物镜转换器
12、反射光源
同轴照明器又名垂直照明器，它是显微镜垂直照明系统，系统系数1倍，可适配与各型号的普通(160毫米机械筒长，斜筒式) 显微镜。可作为反射光照明系统下观察不透明物体表面细微结构。垂直照明装置配置与显微镜上不仅能进行一般金相分析、微粒分析测试还可以对非金属不透明物体进行分析、观察而且配有偏光系统，作偏光观察。
13、透射光源
下照明：卤素灯12V/30W， AC85V-230V, 亮度可调节

电脑成像系统
1、三目偏光显微镜
2、适配镜
3、300万USB型数字摄像器
4、图像处理软件

偏光显微镜（透反射）XPV-20的选配件
1、目镜：WF16×、WF20×、P16×　
2、无应力物镜：100 (s) Oil　
3、偏光显微镜分析软件
