SmartScope ® ZIP的影像测量技术可以提高改善产量和精度。

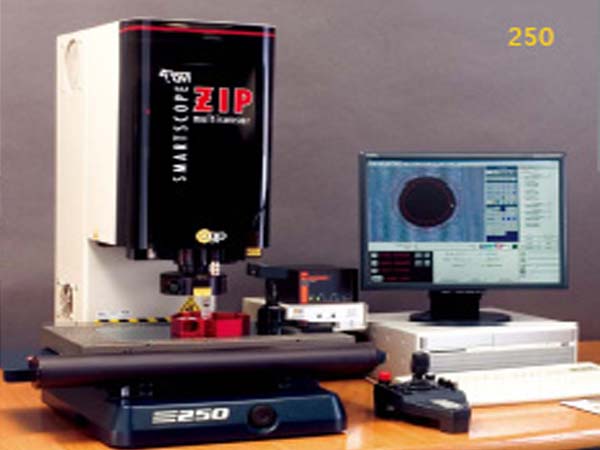

OGP影像测量仪SMARTSCOPE ZIP-250特点

速度：ZIP的DSP技术提供了快的平台速度和平的加速度以获得用时短、产出高的测量。
精度：载重的铸件衬底加上Y轴的驱动和AccuCentric TM自动校准镜头组成了稳定的桌上型平台。
三轴尺寸：驱动Z轴，增强的自动聚焦演算，可选的LCD栅格投影和接触式探针提供了准确快速的Z轴测量。
软件：标准软件包括32位MeasureMind®3D测量软件，拥有多用途尺寸测量功能并具有易用的图形界面，软件选项包括：
输入 / 输出 CAD的SmartCAD® ， SmartFitTM 轮廓分析软件， SmartReport®客户报告软件以及用于SPC的QC-CALCTM软件。
灵活性：加上一系列强大的附件选项，SmartScope ®ZIP的使用性得到了扩展，选项包括SmartRingTM可编程LED光源，可存放的接触式探针，旋转平台，DRS激光等等。

OGP影像测量仪SMARTSCOPE ZIP-250技术参数

测量范围(XYZ)	250x150x200mm
测量系统的尺寸（长/宽/高）	74x54-64(标准-加长)x 80cm,120kg
计算机尺寸 (长/宽/高)	76x45x56cm，23kg
运输包装尺寸 (长/宽/高)	1450x1100x1200mm,175kg
分辨率	0.1μm
马达驱动	4轴 DC伺服马达驱动
手动工作台控制	4轴操纵杆(X,Y,Z,变焦)，具有人性化的多功能的QVI摇杆
工作台	有夹具孔且阳极氧化，平台玻璃，25公斤承载力
变焦镜	自动校准变焦镜（屏幕上放大40x-200x）
物镜配件	2.0x
照明	平台下LED背光(被校准的)，同轴LED表面光，SmartRingTM LED白光源
视频系统	½″ 高分辨率彩色CCD，768x 494像素阵列
影像处理	10:1次像素分辨率，256灰色级
电力需求	100-240vac，+5%，50/60Hz,1ф,700W
额定环境	18-23°C，±2°C/小时,30-80%相对湿度(无冷凝水),振动<0.002g ,低于15Hz
操作环境	15-30°C
测量软件	OGP MeasureMind®3D
电脑配置	较低配置，奔腾IV处理器,1.0GB随机存储器，80GB硬盘，1.44MB软盘，CD-ROM光盘，平行及串行接口，USB2.0接口，10/100网卡
操作系统	Microsoft Windows TMXP(英文版)
保修期	1年

为用户提供详尽的仪器用途、重要参数的说明，还为客户提供不同品牌产品间的性能比较，给用户最中肯的购买建议。
