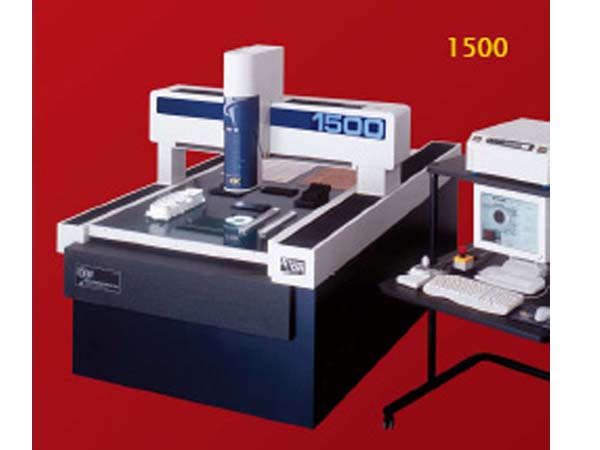

多元传感器测量系统

CNC-1500

  1. 产品编号:BHOGP-CL007
  2. 所属品牌:美国OGP
  3. 产品型号:CNC-1500
  4. 额定功率:按实际方案提供
  5. 所属类别:OGP影像测量仪
  6. 所属用途:精密零部件检测
  7. 应用领域:不限

产品特性:OGP的多元传感器测量系统CNC1500是一款拥有大XY轴行程的多用途测量系统.

021-33587030021-33587020021-34631757

电话咨询

产品特点 技术规格 行业标准

OGP的SmartScopeCNC1500是一款拥有大XY轴行程的多用途测量系统。其大的测量范围适合测量诸如等离子显示屏(PDPs),LCD和电路板的大型零部件,或利用夹具固定排列的小型零部件/组件。除具备优异的视频测量性能外,CNC 1500还支持接触式探针、 激光传感器和微型探针,是拥有快捷速度和周全的尺寸测量的设备。

大行程多元传感器测量系统CNC-1500的介绍
1.工作台 SmartScope CNC 1500拥有XY轴传输设计。在该龙门式设计立式机型(移动桥面模型机)中,测量仪摄像头部份沿着X轴钢桥移动,在Y轴上沿着平的轨道移动。当光学摄像器件或钢桥传送在快速敏捷且准确移动时,工作台部分保持稳固状态。
2.变焦镜可在倍率变化后自动光学器件。CNC 1500具有较大范围的放大倍率、准确的变焦光学器校准,确保整个过程的持续准确性
3.照明 CNC 1500提供可程式化照明技术,为具挑战性的被测零件提供成像。LED背景灯,同轴TTL表面光以及OGP所有的可编程的白色SmartRing光是SmartScope CNC 1500的标准配置。
4.OGP全视野图像处理和Z轴自动聚焦可提供高精度的非接触测量。

大行程多元传感器测量系统CNC-1500技术参数

测量范围(XYZ)

900×1500×200mm

测量系统的尺寸
(长/宽/高)约

230×150×167cm,2650 kg

工作站尺寸
(长/宽/高)约

90×90×128cm,40 kg

运输包装尺寸
(长/宽/高)约

250×158×195cm,2850 kg

XYZ光栅尺分辨率

0.5 μm

马达驱动

带操纵杆控制的直流伺服系统(X,Y,Z,变焦)

工作台

带有夹具孔和可拆卸式平台玻璃,其载重量为100 kg

变焦镜

12:1 AccuCentric™自动校准(屏幕上可放大32 x - 280 x)

视频系统

1/2"高分辨率彩色CCD,768 x 494像素阵列

照明

LED轮廓灯同轴TTL表面灯,8区/多环SmartRing™LED(白色)

影像处理

10:1次像素分辨率,256灰色级

电压

115-230 vac,± 5%,50/60 Hz,1 ,700 W

额定环境

18-22°C ± 2°C/hr,湿度为30-80%(非凝固),振动<0.002g且低于15 Hz

操作环境

15-30°C

测量软件

Measure-X™

计算机

内置式;配置为 3.0 GHz Celeron处理器、1GB RAM、80 GB硬盘、1.44 MB软驱、CD-ROM光驱、并行、串行和 USB2.0端口、主板自带10/100网卡

操作系统

Microsoft® Windows™ XP

保修期

1年

其中L=以毫米为单位的测量长度,适用于额定环境下的热稳定系统中,并将5kg的负载均布在标准测量平面上,工=台上方25mm处的平面为标准测量面。取决于负载的分配,在额定负载下的测量精度可能会低于标准精度。
XY轴校准规:在标准测量面上的QVI 25交叉点的十字栅格规。
Z轴校准规:QVI台阶规或标准块规。
