产品特性：OGP影像测量仪FLASH-200具有视频测量系统,我们还可以选用激光和/或接触式探针与之配置成一个低成本、多元传感系统,以成为兼具生产性、多用途、三维空间的测量系统.
021-33587030021-33587020021-34631757
电话咨询
OGP影像测量仪FLASH-200具有视频测量系统,我们还可以选用激光和/或接触式探针与之配置成一个低成本、多元传感系统，以成为兼具生产性、多用途、三维空间的测量系统。
1."elevating bridge"式设计为测量容量相当简洁的系统。包括计算机在内的整个系统的体积小于0.3立方米。
2.内置精度。机械保证的轴向直线度和垂直度，而CCD聚焦的调整与物镜 的齐焦化是在生产厂内进行预调节的。
3.精细光学。Flash 200具高质量的12:1变焦镜，并在其整个变焦范围 内均具有良好的光学性能。

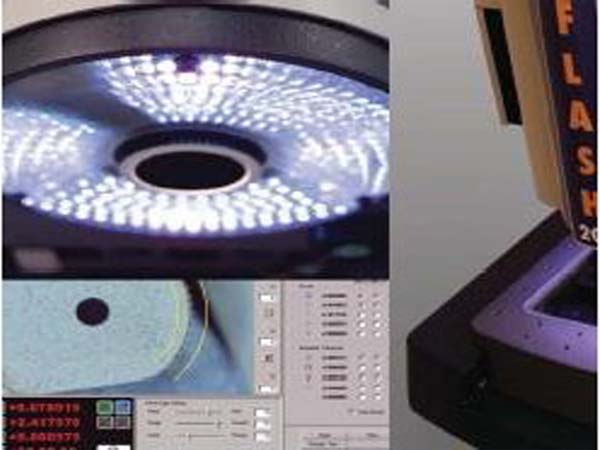

4.多功能照明。轮廓照明，当光学系统沿着X轴方向 移动时，玻璃台下方的固定阵列白色LED光将根据需要进行照明。此外，在Flash的标准配备中，还包括一个TTL同轴LED表面灯。
5.测量软件。 Flash 标准配备容易操作的 Measure-X测量软件。同时，还可选用MeasureMind3D多元传感 测量软件来实现完整的3D功能。
紧凑型测量仪FLASH-200技术参数
|
测量范围（XYZ） |
200 x 200 x 150 mm |
|
测量系统的尺寸 |
76 x 60 x 68 cm，100 kg |
|
运输包装尺寸 |
94 x 87 x 90 cm，149 kg |
|
XYZ轴光栅尺分辨率 |
0.5 μm |
|
马达驱动 |
带有操纵杆控制的DC伺服马达（X，Y，Z，变焦） |
|
工作台 |
带有夹具孔和可拆卸式平台玻璃，并经过阳极氧化<理，其载重量为16kg。 |
|
变焦镜 |
12:1 AccuCentric™ 自动校准变焦镜（32x – 280x 屏幕上） |
|
视频系统 |
1/2"高分辨率彩色CCD， 768 x 494像素阵列 |
|
|
数字光圈所匹配的轮廓灯、LED同轴TTL表面灯，8区/多环的SmartRing™ LED灯（白光，可根据需要采用其它颜色） |
|
影像处理 |
10:1次像素分辨率，256灰色级 多元传感器 |
|
电力需求 |
115 - 230 vac，± 5%，50/60 Hz，1 ，500 W |
|
额定环境 |
温度为18-22° C ± 2° C/hr，湿度为30-80%（非凝固），振动<0.002g 且小于15 Hz |
|
操作环境 |
15-30° C |
|
测量软件 |
Measure-X™ |
|
计算机 |
内置式配置：CPU P4•3.0 GHz，1GB 内存，80 GB 硬盘，1.44 MB 软驱，CD-ROM光驱，单行并口，USB 2.0插口，主板集成10/100网络接口 |
|
操作系统 |
Microsoft® Windows™ XP |
|
保修期 |
1年 |
1.屏幕上的放大倍率取决于显示器的尺寸。所显示的图形适用于15" LED显示器。
2.其中L=以毫米为单位的测量长度，适用于额定环境下的热稳定系统中，变焦镜位于高倍，并将5kg的负载均布在标准测量面上。取决于负载的分配，在额定负载下的测量精度可能会低于标准精度。XY轴校准规：在标准测量面上的QVI 25交叉点的十字栅格规。Z轴校准规：QVI台阶规或标准块规。
