产品特性：影像测量仪VANTAGE-450-600适用于大型部件的良好测量性能.
021-33587030021-33587020021-34631757
电话咨询

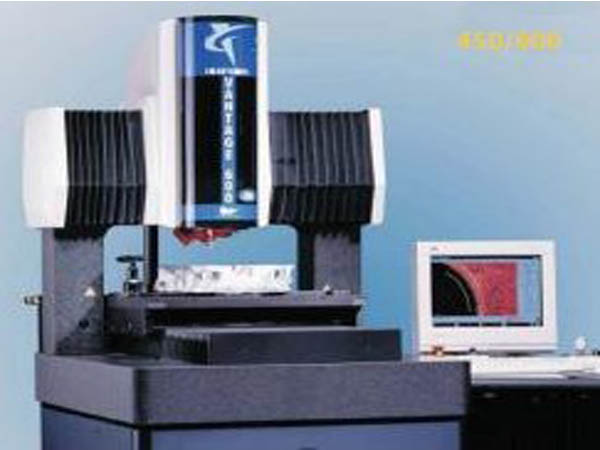

影像测量仪VANTAGE-450-600的详细介绍
适用于大型部件的良好测量性能
SmartScope® Vantage是一种具有集成多元传感能力的高精度视频测量系统。其具有创新TeleStar®光学系统、并采用经过现场验证的边缘检测算法，从而使得Vantage在要求--准确公差的视频测量方面表现很好。
Vantage TeleStar变焦光学系统可以限制衍射、矫正颜色，是完全的远心装置，成像效果优异，并能显著提高视频测量水平。
影像测量仪VANTAGE-450-600的特性
1.连续可变的10:1变焦镜以及高分辨率彩色CCD、稳定的“elevating bridge”式设计和适用于高精度测量的0.1微米光栅尺（可选择0.04微米）。
2.通用的OGP® MeasureMind 3D多元传感测量软件，具有灵活的3D基准环境以及水平调整、旋转与原点定义功能。
3平台下部轮廓灯以及可以同步照明与放大的电子控制irises、同轴TTL表面灯与白色LED SmartRing™灯都是SmartScope Vantage上的标准配置。
影像测量仪VANTAGE-450-600技术参数
|
型号 |
Vantage-450 |
Vantage-600 |
|
测量范围（XYZ） |
450 x 450 x 200 mm |
450 x 610 x 200 mm |
|
测量系统的尺寸 |
165 x 100 x 190 cm，1300 kg |
|
|
运输包装尺寸 |
195 x 120 x 210 cm，1500 kg |
|
|
光栅尺分辨率 |
0.1 μm |
|
|
马达驱动 |
带有操纵杆控制的DC伺服马达（X，Y，Z，变焦） |
|
|
大XYZ平台速度 |
300 mm/秒 |
|
|
大XYZ平台加d度 |
750 mm/秒2 |
|
|
工作台 |
d有夹具孔和可拆卸式平台玻璃，并经过阳极氧化处理，其载重量为75kg |
|
|
变焦镜 |
10:1 AccuCentric® TeleStar®自动校准、远心、放大范围0.8x－8x（32x – 320x屏幕上） |
|
|
视频系统 |
高分辨率彩色CCD，768 x 494像素阵列 |
|
|
照明 |
镜台轮廓灯（平行）、同轴TTL表面灯、SmartRing白色LED照明器 |
|
|
影像处理 |
256级灰色级处理能力与50:1次像素分辨率 |
|
|
电力需求 |
100/120/220/240 vac，± 5%，50/60 Hz，1 ，800 W |
|
|
额定环境 |
温度为18-22°C ± 2°C/小时，湿度为30-80%（非凝固），振动<0.0015g且小于15 Hz |
|
|
操作环境 |
15-30° C |
|
|
测量软件 |
OGP MeasureMind® 3D多元传感 |
|
|
计算机低配置 |
奔腾IV处理器® 3.0 GHz，1GB内存，80GB硬盘，1.44MB软驱，CD-ROM光驱，并行及串行，USB 2.0端口，主板集成10/100网络接口 |
|
|
操作系统 |
Microsoft® Windows™ XP |
|
|
保修期 |
1年 |
|
|
屏幕上放大取决于显示器的大小。所示图像为标准的15英寸LCD显示器。 |
||
