产品特性：影像测量仪VANTAGE-250具有高精度多元传感测量系统,测量大尺寸零件的良好性能.
021-33587030021-33587020021-34631757
电话咨询

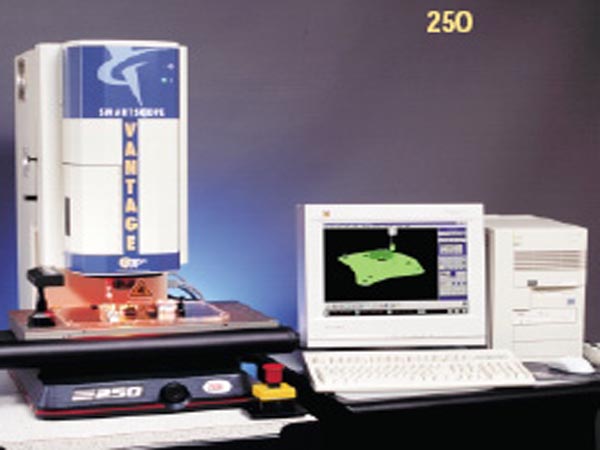

OGP影像测量仪VANTAGE250的介绍
高精度多元传感测量系统,测量大尺寸零件的良好性能。
台式测量系统SmartScope® VantageTM就满足了这些需求。Vantage独特的测量性能符合用户高精度的测量标准。
其10：1的变焦镜赋予了Vantage充分的远心聚焦性能, 让只有固定透镜才具有这种性能成为了过去。
配备了可选的接触式探头、DRS激光器或旋转台后，Vantage紧凑的三维多元传感测量平台随时准备解决你棘手的应用问题。
Vantage的基本配置
1.不断变化的10：1变焦镜，高分辨率的彩色摄像机，精细的平台，高精度的光栅尺（0.1微米）。
2.所有的测量数据可校至相同的基准，无论是使用影像测量、DRS激光测量或是用接触式探针测量——即使零部件安放在Micro-ThetaTM旋转台上也不例外。MeasureMind® 3D测量软件0活的三维数据环境具有水平补正、坐标旋转及原点设定的特征。
3.可编程照明技术实现了自动操作。使照明与放大同步进行的电控虹台下侧灯，光纤环灯，我们的SmartRingTM照明都为SmartScope Vantage的标准配置。
OGP影像测量仪VANTAGE250技术参数
|
测量范围(XYZ) |
300 x 150 x 200 mm |
|
测量系统尺寸 |
790 x 860 x 990 mm，140kg |
|
计算机尺寸 |
760 x 450 x 560 mm, 23kg |
|
i输包装尺寸 |
1500 x 1100 x 1150 mm, 275kg |
|
光栅尺分辨率 |
0.1µm |
|
驱动 |
直流伺服马达驱动,4轴操纵杆(X,Y,Z，变焦) |
|
工作台 |
有夹具孔且阳极氧化，拆卸式平板玻璃，25kg承载力 |
|
变焦镜 |
10:1AccuCentricTM TeleStarTM自动校准远心变焦镜, 放大倍率: 0.8x - 8x, 屏幕上放大32x - 320x |
|
视频系统 |
高分辨率彩色摄像机，768x 494象素阵列 |
|
照明 |
台下侧灯(已校准), 光纤环光,TTL同轴表面光, SmartRing LED |
|
影像处理 |
10:1次象素分辨率, 256灰色级 |
|
多元传感选件 |
接触式探针与转换架, DRS激光, 旋转台 |
|
测量软件 |
OGP 32位 MeasureMind®3D多元传感软件 |
|
电脑配置 |
2.4GHz奔腾四处理器，512MB随机存储器，40GB硬盘(较小配置)，1.44MB软盘，光盘，17”SVGA显示器,三键鼠标，并行及串行接口，USB 2.0接口,Mircrosoft WindowsTM2000(英文版) |
|
软件 |
MeasureFitTM , SmartCAD® ,SmartReport®, QC-CalcTM MeasureFitTM |
|
电压 |
100/120/220/240 vac+5%,50/60Hz,1ф, 900W |
|
环境 |
18-23℃, 30-80%相对湿度(无冷凝水).温度改变每小时不超过2℃. 振动<0.002g , 低于15Hz |
|
操作环境 |
15-30℃ |
|
保修期 |
一年保修期，现场服务 |
为用户提供详尽的仪器用途、重要参数的说明，还为客户提供不同品牌产品间的性能比较，给用户最中肯的购买建议。
安装验收合格后整机保修壹年。在质保期内，我们负责为用户的设备提供免费维护、保养和免费更换损坏的零部件；
为用户提供详尽的仪器用途、重要参数的说明，还为客户提供不同品牌产品间的性能比较，给用户中肯的购买建议。
安装验收合格后整机保修壹年。在质保期内，我们负责为用户的设备提供免费维护、保养和免费更换损坏的零部件；
