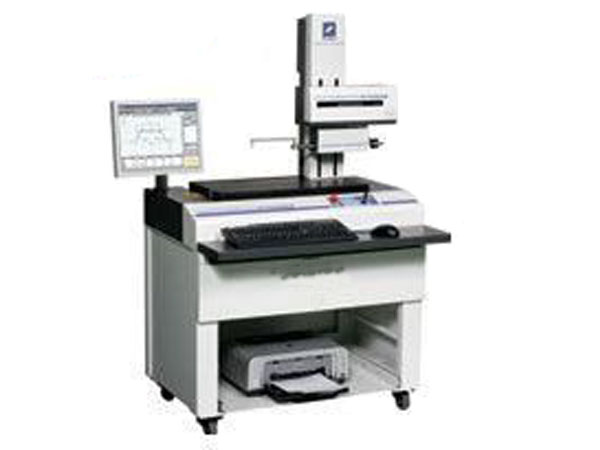

产品特性：东京精细C2700DX轮廓形状测量机采用线性马达,精度大幅度提高,实现了测量速度以及低振动性,能够进行稳定的高倍率测量.
021-33587030021-33587020021-34631757
电话咨询
东京精细C2700DX轮廓形状测量机特点
东京精细C2700DX轮廓形状测量机技术参数
|
型号
|
SURFCOM 2700DX3/SD3
|
|||||||||
|
-12
|
-13
|
-14
|
-15
|
-22
|
-23
|
-24
|
25
|
|||
|
测量范围
|
Z轴(纵方向)
|
50mm
|
||||||||
|
X轴(横方向)
|
100mm
|
200mm
|
||||||||
|
精度
|
Z轴指示精度（纵方向）
|
±（0.8+│2H│/100）μm （H：测量高度 mm）
|
||||||||
|
测定分辨率
|
只有0.025μm/全套
|
|||||||||
|
X轴指示精度(横方向)
|
±（1.0+1L/100）μm （L：测量长度 mm）
|
|||||||||
|
测定分辨率
|
0.016μm
|
|||||||||
|
直线度精度
|
1μm/100mm
|
2μm/200mm
|
||||||||
|
测量方式
|
X轴(横方向)
|
线性马达
|
||||||||
|
Z轴(纵方向)
|
规模激光衍射
|
|||||||||
|
速度
|
立柱上下移动速度（Z轴）
|
3-10mm/s
|
||||||||
|
速度（X轴）
|
测量速度: 0.03-20mm/s; 移动速度: 大60mm/s
|
|||||||||
|
检出器
|
测针, 测力
|
交換式 30mN以下 、与收缩功能
|
||||||||
|
测针半径(测针材质)
|
25μmR（24°超硬合金） 标准配件
|
|||||||||
|
测定方向,姿势
|
前后方向 、上下 方向 、大跟踪角：77°
|
|||||||||
|
测量范围
|
驱动部
|
100mm
|
200mm
|
|||||||
|
上下
|
226mm
|
426mm
|
626mm
|
226mm
|
426mm
|
626mm
|
||||
|
操作台
|
大小
|
600*320mm
|
1000*450mm
|
600*320mm
|
1000*450mm
|
|||||
|
允许装载质量
|
37kg
|
28kg
|
93kg
|
84kg
|
31kg
|
22kg
|
87kg
|
78kg
|
||
|
要素
|
尺寸
|
长
|
1250mm
|
1650mm
|
1250mm
|
1650mm
|
||||
|
宽
|
800mm
|
900mm
|
800mm
|
900mm
|
||||||
|
高
|
1480mm
|
1680mm
|
1880mm
|
1480mm
|
1680mm
|
1880mm
|
||||
|
重量
|
225kg
|
235kg
|
420kg
|
430kg
|
230kg
|
240kg
|
425kg
|
435kg
|
||
|
i压
|
单相
|
|||||||||
