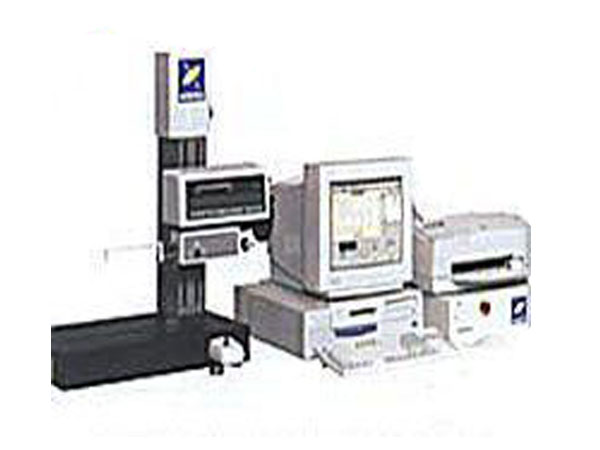

东京精密轮廓度仪C1600G

C1600G

  1. 产品编号:BHJM-LK010
  2. 所属品牌:东京精密
  3. 产品型号:C1600G
  4. 额定功率:按实际方案提供
  5. 所属类别:轮廓仪
  6. 所属用途:轮廓测量
  7. 应用领域:不限

产品特性:东京精密C1600G轮廓度仪具有自动要素判定功能(AI功能),无需指定点,直线,圆等要素即可进行自动判定.

021-33587030021-33587020021-34631757

电话咨询

产品特点 技术规格 行业标准
日本东京精密C1600G轮廓度仪详细介绍
  1. 自动要素判定功能(AI功能)。 无需指定点、直线、圆等要素即可进行自动判定。
  2. 尺寸显示功能。 可在测量图上显示参数、几何偏差等实测量值。
  3. 形状合成功能。 合成功能解消了因测针角度而使分析范围受限的问题
  4. 峰值谷值搜寻功能。 可由测针轨迹检测出工件的大点,容易进行对准。
  5. 计算点的重复功能。 具有重复形状的工件只需分析1个图案便可以对整个工件进行分析。
  6. 工件轨迹功能。 仅对工件行1次扫描,便可确定测量范围。是适于测量细微形状的功能。
  7. 对通用零部件的轮廓度评价简便。 对于以往使用投影机、工具显微镜进行评价的零部件轮廓度可以在短时间内得内准确的数据。而且测量结果可以直接作为检查成绩书使用。
  8. 的测量 通过演示,回放功能可以自动进行从测量到采用数据粘贴制作检查成绩书等一系列操作。

日本东京精密C1600G轮廓度仪技术参数
型号
CONTOURECORD 1600G
测量范围
Z轴(纵向)
50mm  行程:250mm
X轴(横向)
100mm(-22系统为200mm)
分辨率
Z轴指示精度
0.25%/全量程(但5mm范围为±4µm以下)
测量分辨率
0.1µm (1-2L/100) µm L:测量长度(mm)
X轴指示精度
0.1µm
测量分辨率
1µm/100mm
直线度精度
 1μm/100mm
测量方式
Z轴
差动电压
Z轴
摩尔干涉光尺
记录
纵倍率
0.01-10.000.000倍(可以为任意、自动)
横倍率
0.01-10.000.000倍(可以为任意、自动)
速度
立柱上下移动速度(Z轴)
3mm/s
测量速度(X轴)
0.03、 0.06、 0.15 、0.3、 0.6、 1.5、 3 、6mm/s
小测量间距
1µm
大测量点数
100.000点(大10形状)
测针半径
0.025mmR
测量力
30mN以下
测量进给方向
拉、推、两方向
测量姿势
上 下 两方向
计算处理功能
点、直线、圆、部分圆、椭圆、大点。小点、距离、坐标差、极坐标差、直交/极坐标差显示、交叉要素(点-直线、直线-直线、圆-直线、圆-圆、圆-椭圆、椭圆-椭圆)、对称要素(点-点、点-圆、点、椭圆、直线-直线、圆-圆、圆-椭圆、椭圆-椭圆
坐标控制(原点设计、X轴设定、平行移动、回转移动)
面积计算、Overpin计算、尺寸线显示功能、计算结果与设计值对比、镜面反转、形状合成功能、宏功能、自动要素判定、计算点的重复功能、工件轨迹功能、峰值谷值搜寻功能、自动操作记录回放功能
 各要素
电源
单相AC220V±10% 50/60Hz
耗电量
380VA
设置尺寸
1850(W)*800(D)*750(H)mm
质量
150kg
