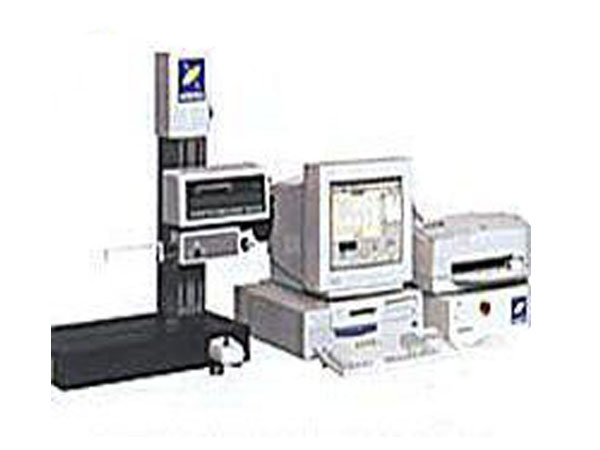

东京精密轮廓测量机C2600G

C2600G

  1. 产品编号:BHJM-LK011
  2. 所属品牌:东京精密
  3. 产品型号:C2600G
  4. 额定功率:按实际方案提供
  5. 所属类别:轮廓仪
  6. 所属用途:轮廓测量
  7. 应用领域:不限

产品特性:东京精细C2600G轮廓测量机具有自动要素判定功能(AI功能),无需指定点,直线,圆等要素即可进行自动判定.

021-33587030021-33587020021-34631757

电话咨询

产品特点 技术规格 行业标准
东京精细C2600G轮廓测量机详细介绍
高精度的轮廓测量,Z方向1µm以下的测量。(变位5mm时)
1、自动要素判定功能(AI功能)
无需指定点、直线、圆等要素即可进行自动判定。
2、n寸显示功能
可在测量图上显示参数、几何偏差等实测值。
3、形状合成功能
合成功能解消了因测针角度而使分析范围受限的问题。
4、峰值谷值搜寻功能
可由测针轨迹检侧出工件的大点,容易进行对。
5、计算点的重复功能
具有重复形状的工件只需分析1个图案便可以对整个工件进行分析。
6、适于高精度轮廓形状的评价
适于对非球面镜、光纤连接器、滚珠丝杆等要求具有高精度形状零部件进行评价。
 7、加充实的轮廓度评价
标准配备有测量数据(点数据)与设计值的偏差对比功能、设计值制作功能、拟合功能、与CAD通信用的IGES/DXF转换功能。

东京精细C2600G轮廓测量机技术参数
型号
CONTOURECORD 2600G
测量范围
Z轴(纵向)
50mm
X轴(横/)
100mm(-22系统为200mm)
精度
Z轴指示精度
±(0.8+4H/100)um H:测量高度(mm)
测量分辨率
0.025um
X轴指示精度
±(1+2L/100)um L;测量高度(mm)
测量分辨率
0.1um
直线度精度
1um/100mm
测量方式
Z轴
激光反光分析光尺
X轴
摩尔干涉光尺
记录
纵倍率
0.01-10,000.000倍(可以为任意、自动)
横倍率
0.01-10,000.000倍(可以为任意、自动)
速度
立柱上下移动速度3Z轴)
3mm/s
测量速度(X轴)
0.03、0.06、0.15、0.3、0.6、1.5、3、6mm/s
测量间距
0.1um
大测量点数
100.000点(大10形状)
测针半径
0.025mmR
测量力
30mN以下
测量进给方向
拉·推·两方向
测量姿势
上·下、两方向
计算处理功能
点、直线、圆、部分圆、椭圆、大点·点、距离、坐标差、极坐标差、直交/极坐标差显示、交叉要素(点-直线、直线-直线、圆-直线、圆-圆、直线-椭圆)、对称要素(点-点、 -圆、点-椭圆、直线-直线、圆-圆、圆-椭圆、椭圆-椭圆)、坐标控制(原点设定、X轴设定、平行移动、回转移动)、面积计算Overpin计算、尺寸线显示功能、计算结果与设计值比对、镜面反转、形状合成功能、宏功能、自动要素判定、计算点的重复功能、工件轨迹功能、峰值谷值搜寻 能、自动操作记录·回放功能、形状、设计值比对、拟合功能、设计值生成、IGES/DXF转换功能
各要素
电源
单相AC100V±10% 50/60Hz
耗电量
380VA
设置尺寸
1850(W)*800(D)*750(H)mm
质量
150kg
