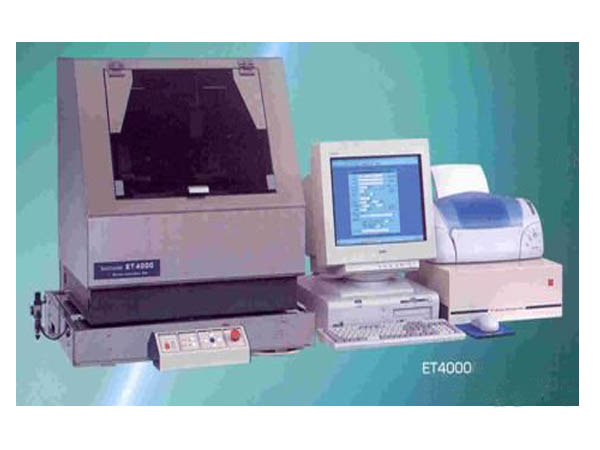

KOSAKA探针式轮廓仪ET4000

ET4000

  1. 产品编号:BHKSK-LK001
  2. 所属品牌:日本Kosaka
  3. 产品型号:ET4000
  4. 额定功率:按实际方案提供
  5. 所属类别:轮廓仪
  6. 所属用途:轮廓测量
  7. 应用领域:非金属

产品特性:日本KOSAKA探针式轮廓仪T4000具有准确性高、稳定性和重复性.

021-33587030021-33587020021-34631757

电话咨询

产品特点 技术规格 行业标准

日本KOSAKA探针式轮廓仪T4000具有准确性高、稳定性和重复性,可测量FPD、晶片、磁盘,和与纳米材料相关物件的表面特性、台阶高度和粗糙度等。坚固的花岗岩材料铸成的机身框架以及支撑部件显著提高了仪器的重复精度,并降低了地板噪音对测量的干扰。ET4000为满足用户不加τ梅较虻男枰峁┝硕嘀挚裳∨渲茫ü∨淙上窀郊鬃盎箍梢约蟮乩┏湟瞧鞯墓δ堋Ⅻbr />
日本KOSAKA探针式轮廓仪T4000主要特点
1. 具有良的台阶高度重复性5Å (1σ)和线性度(垂直线性度:200nm以上为±0.25%;200nm以下为0.5nm);
2. 高分辨率,纵轴大分辨率为0.1nm,横轴为0.01μm,可准确测量纳米级至几百微米级台阶高度;
3. 高直线度: 0.005μm/5mm,可测定微细表面形状、段差、平面度、粗度、应力分析等;
4. 低测定力:采用直动力LVDT检出器,触针力在0.5μN~500μN范围可以任意调节,可测定软质材料;

5. 即时监控系统:配置标准CCD,可即时监控量测位置;还可选购Top View CCD,进行高精度定位量测;

6. 可扩充成三次元设备和追加三次元解析软件,观察样品全貌和测定台阶移动量;

7. 采用天然金刚石(R2μm)作为探头,经久耐用;

型号

ET4000M

ET4000A

ET4000L

大样品尺寸

300x300mm

210x210mm

300x400mm

样品台

尺寸

320x320mm

220x220mm

540x400mm

X轴倾斜度

±1mm/150mm(机动倾斜)

Y轴倾斜度

——

±1mm/150mm(机动倾斜)

承重

2Kg

检出器

0.5μN-500μN(0.05mgf-50mgf)可调节

范围

100μm

驱动

LVDT直动式(差动变压器)

触针

ET-1479(R2μm)

ET-1479(R2μm),ET-1480(R0.5μm)

X轴

大测长

100mm

直线度

0.005μm/5mm(0.1μm/100mm)

速度

0.005-2mm/s(定位速度10mm/s)

重复性

±5μm(定位)

Y轴

大测长

——

150mm

400mm

直线度

——

5μm/150mm

重复性

——

±5μm(定位)

Z轴

大测长

52mm

放大倍数

垂直

50-2000000

水平

1-10000

3D

——

可选择

θ轴

——

可选择

辅助功能

教学、机动倾斜、倾斜度分析、检出器自动停止功能等

监控系统

摄像装置

1/2 inch CCD (768x494像素)

监视装置

视频捕捉板

应用

成像、台阶、粗糙度、波纹度和倾斜度

重复性

1σ0.5nm

电源

AC100V 800VA

外观尺寸

W660xD580xH660mm 200Kg

W930xD930xH790mm 380Kg



日本KOSOKAE探针式轮廓仪T4000应用
    全自动接触式轮廓仪ET4000系列可适用于薄膜、 FPD、晶片、磁盘和与纳米材料相关物件,测量微细表面形状、段差、平面度、粗度、应力分析等,可应用于半导体、微量流控、精细加工和存储器等行业。
