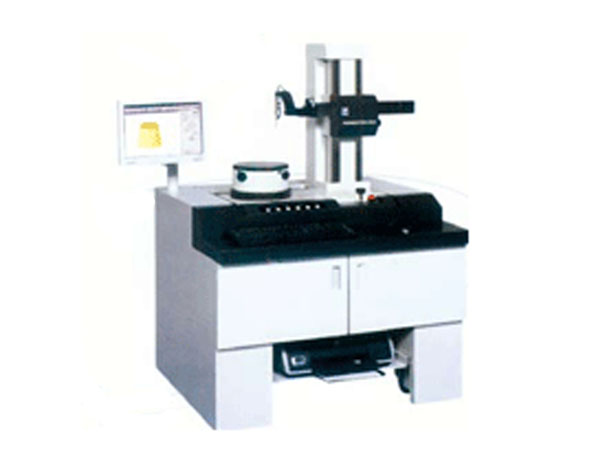

东京精密圆度•圆柱度形状测量机R54DX特点
采用静压空气轴承,回转精度高达(0.02+4H/10000)μm
可操作性强
偏置型保持架, 便于测量各种工件传统的偏置型保持架, 测针针尖通常在R轴的延长线上, 这样在测量壁厚比较大或内孔比较深的工件时, 存在干涉. 偏置型保持架使测针针尖在R轴延长线下80mm的位置,

1、标准型
操作上更为简单, 从测外径到测上表面, 操作上只需一步即可完成, 而传统型需要二步, 且存在传感器定位问题。
2、自动型(针对自动机，选配)
自动型保持架, 可用于在需要同时测量工件的外径, 内径, 上表面和下表面, 甚至是锥面
时, 测针也可自动定位, 实现全自动的测量方式。

测量效率高
1、调与倾斜
（1）通过这种柱状图调节手动旋钮操作很简单, 而不需进行计算, 普通操作人员既能完成。
（2）自动调方式(针对自动机)
只需给定2个调整截面的位置即可全自动完成整个调整工作。
2、CNC功能
一次测量包括工件调整(R54自动, R44手动), 测量, 分析, 打印均被全部记录, 使用回放功能在测量相同型号工件时,只需固定好工件, 并设好坐标系即可合自动完成。
软件功能
TIMS软件有圆度, 平面度, 平行度, 同心度, 同轴度, 圆柱度, 垂直度, 直线度等常规的分析功能除上述功能外, 还有许多特殊功能和选配软件。

1. 刻槽功能。对于有凹槽的工件, 软件可以以卸绞交蚴侄绞缴境? 提高了测量效率。
2. 负荷曲线及振幅分布曲线分析。  该曲线有助于分析工件的耐磨性及使用忻Ⅻ/font>
3. 区间分析(SLOPE分析,选配)。分析圆度或平面度中指定角度范围中大和小的差值. 该指定角度可以是0度到360度之间的任意值. 输出的图形可以是二维图形, 二维展开图形我区间分析(SLOPE)表。
4. 齿轮分析(选配)。用于分析齿轮齿尖的圆度分析。
5. 活塞分析(选配)。活塞的设计值可以通过公式或手动输入等方法得到, 通过对实o值和设计值的比较, 对活塞进行分析。
6. 轮廓分析软件(选配)。选配该软件可以分析轮廓尺寸并实现轮廓尺寸分析。
7. 数据打印形o多样, 便用分析。打印模板可根据客户的要求自行设计或调整, 一页可打印多个结果,便于分析对比。

节省空间
DX的设计使设备的点地面积更小. (相比我公司以前的产品节省o25%)降低了使用成本.
傅立量分析及功率谱曲线。在圆度曲线分析中, 分析不同频率峰值的大小有助于分析零件的噪音和振动, 指导生产。

东京精密小型高精度圆度•圆柱度形状测量机R54DX技术参数

测量方式  手动自动/手动
测量范围
大测量直径Φ300mm
左右移动范围(R轴) 170mm
上下移动范围(Z轴) 300mm(高立柱: 500mm)
大装载直径Φ580mm
大测量高度外径: 300mm(高立柱: 500mm)
回转精度
回转方向JIS B 7451-1997 (0.02+4H/10000)μm(H: 台面到测量点的高度)
轴向JIS B 7451-1997 (0.02+4H/10000)μm(H: 回转到测量点的距离)
直线度Z轴(上下方向) 0.12μm/100mm 0.20μm/290mm(高立柱: 0.28μm/490mm)
R轴(半径方向) 0.8μm/150mm
平行度Z轴(上下方向) 0.8μm/290mm(高立柱: 1.18μm/490mm)
R轴(半径方向) 1.0μm/150mm
指示精度R轴(半径方向) (2+L/170) μm L: 测量长度
回转速度(θ轴)
测量时2-10转/分
自动调和倾斜时2, 4, 6, 10, 20转/分
Z轴速度测量速度(移动速度) 0.5-6mm/s(大50mm/s)
R轴速度测量速度(移动速度) 0.5-6mm/s(大25mm/s)
自动停止精度Z轴/R轴±5μm
回转台
回转台外径Φ220mm
调整范围/倾斜±2mm/±1º
装载重量30kg
传感器
测量力30-100Mn(可调)
测针形状Ф1.6钢球, 长度53mm
测量点数14400点/转
滤波类型数字滤波器高斯/2RC/多槽轴
回转方向(θ轴)
低通15, 50, 150, 500, 1000峰/转 15-1500峰/转
带通15-150, 15-500, 15-1500任意值 峰/转
直动方向(Z轴) 低通0.025, 0.08, 0.25, 0.8, 2.5, 8mm, 任意值(小分度0.0001mm)量程±1000μm ±200μm
评价方式MZC(小区域圆法), LSC(小二乘圆法), MIC(大内接圆法), MCC(小外接圆法), N.C.(无修正法), Multi(复合指定)
测量项目
回转方向圆度, 平面度, 平面度(多), 平行度, 同心度, 同轴度, 圆柱度, 径向偏差, 垂直度, 厚度偏差, 跳动, 半径测定, 部分圆直动方向直线度(Z轴), 直线度(R轴), 圆柱度, 垂直度, 平行度, 径向偏差, 轴心直线度
分析处理功能
调调倾斜功能, 刻槽功能(上下取, 角度, 光标),致圆度评价方法的组合功能, 设计值比较功能, 圆柱度三维图形表示(素描线, 阴影线, 轮廓线), 实时显示功能, 轮廓特征曲线(负荷曲线, 振幅分布曲线, 功率谱曲线), 宽范围评定
调调倾斜功能, 刻槽功能(上下取, 角度, 光标),致圆度评价方法的组合功能, 设计值比较功能, 圆柱度三维图形表示(素描线, 阴影线, 轮廓线), 实时显示功? 轮廓特征曲线(负荷曲线, 振幅分布曲线, 功率谱曲线), 宽范围评定, CNC自动测量功能, 自动调心调倾斜功能
特殊功能
标配偏置型保持架, 可以升级为R54 标配偏置型保持架, CNC偏置型保持架也可安装(选配)显示(液晶显示器) 17寸LCD显示项目测量条件, 测量参数, 打印输出条件, 轮廓线(平面展开和三维图形), 备注, 错误信息等记录方式彩色打印机或激光打印机(SD选配)

东京精密小型高精度o度•圆柱度形状测量机R54DX其他要素
电压/功率AC/220V, 50-60Hz ±10% / 约470VA(不含打印机)
气压/耗电量供给压力: 0.35-0.7MPa, 使用压力: 0.3MPa / 30NL/分
尺寸(W*D*H)/重量DX: 1500*925*1600(1800); SD: 2050*900*1700(1900) / DX: 500(510)kg; SD: 194(204)kg
