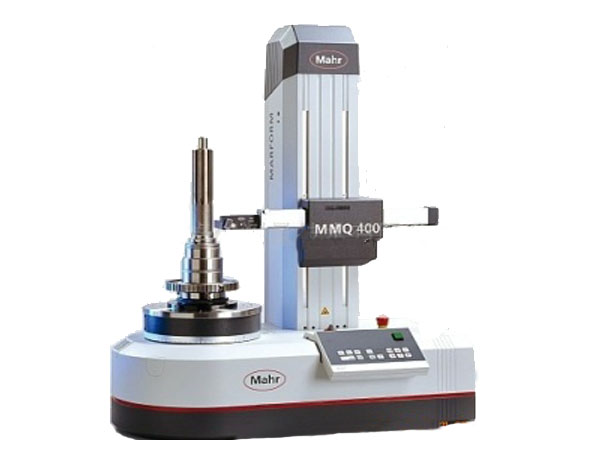

马尔圆度仪圆柱度仪MMQ400特点
马尔 MMQ400圆度仪圆柱度仪有手动调心调平的半自动工作站或者拥有带有T7W测头的全自动调心调平工作站.这就可以使我们在没有外界干涉的情况下进行高精度测量. MMQ 400应用软件可以在任何情况下对工件进行DIN ISO 1101的评定.
高精度的形状测量仪, CNC全自动调心调平回转工作台
电动垂直测量轴Z轴和电动水平测量轴X轴组成进行自动测量
Z轴测量范围=350mm,水平轴X轴行程=180mm (不需要压缩空气)
可安转工件大直径: 420mm
可测量工件大直径: 360mm
可测量工件大高度: 361mm
C轴-Z轴距离 :220mm
转台承载 : max. 600N(60kg)（由于密珠轴承无间隙，偏载时不影响精度，承载量不减少）

马尔圆度仪圆柱度仪MMQ400技术参数
测量范围：圆度、圆柱度、直线度、平面度、同心度、同轴度、径向圆跳动、径向全跳动、轴向圆跳动、轴向全跳动、平行度、垂直度、圆锥度、倾斜度、非完整圆圆度

园度测量单元C-轴
园度误差(P+V): 0.02um+0.0005um/mm 测量高度
圆度误差按DIN 或ISO 1101 标准规定用全值（P+V）评定
国家标准,国际标准规定的“小区域法”评定，即指按全值要求评定
轴向跳动(P+V）: 0.04um+0.0002um/mm 测量半径
轴向跳动误差(P或V), 从小二乘参考圆处评定大的峰或谷值
轴向跳动(P或V) : 0.02um+0.0001um/mm 测量半径
轴向跳动误差(P或V), 按DIN 或 ISO 1101 标准评定的全值
工作台直径: 285mm(其它品牌都很小)
工作台X,Y方向轴线可调范围 : +/- 2.5mm
工作台水平可调范围 : +/- 1°
主轴速度: 1-10 rpm

垂直测量单元Z-轴
测量范围: 350mm
直线度误差: 0.15um/100mm
全程直线度误差: 0.3 um
Z轴与C峒淦叫卸任蟛睑 0.5 um
测量速度: 0.5-20 mm/s
定位速度: 0.5-100 mm/s
测头零位调节: 机械±30um
电子±1% 测量范围

水平直线测量单元X轴
测量长度: 180 mm
直线度误差: 0.4 um/100mm(中间部位)
直线度误差: 0.8 um/180mm(全行程)
X轴与C轴垂直度误差: 1 um
测量速度: 0.5-20 mm/s
定位速度: 0.5-30 mm/s
测头零位调节: 机械 ±30 um
电子 ±1% of 测量范围
