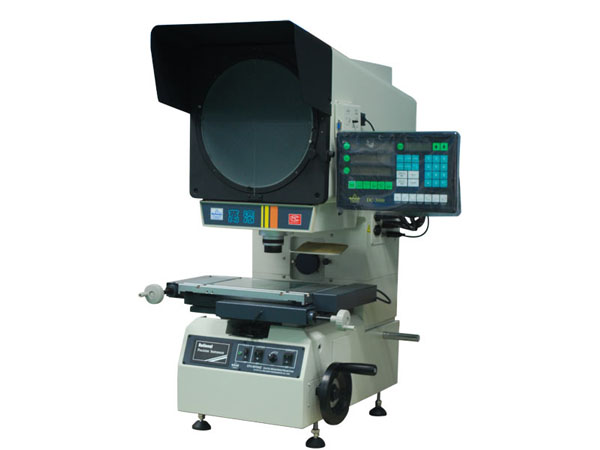

投影仪 CPJ-3015A/3015AZ

CPJ-3015A/3015AZ

  1. 产品编号:BHWH-TY002
  2. 所属品牌:广东万濠
  3. 产品型号:CPJ-3015A/3015AZ
  4. 额定功率:按实际方案提供
  5. 所属类别:投影仪
  6. 所属用途:固体表面测量
  7. 应用领域:不限

产品特性:CPJ-3015A测量投影配有脚踏开关和多功能数据处理表DC-300,数据输出和采样方便.

021-33587030021-33587020021-34631757

电话咨询

产品特点 技术规格 行业标准

CPJ-3015A投影仪产品用途
CPJ-3015A投影仪在透射光照明下,轮廓测量误差小于0.08%。它广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。本仪器能的检测各种形状复杂工件的轮廓尺寸和表面形状,如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。

CPJ-3015A投影仪产品特点
CPJ-3000A系列数字式测量投影仪配有脚踏开关和多功能数据处理表DC-300,数据输出和采样方便。仪器配有物镜旋转盘,可同时配备三个物镜,在不同放大倍率工作时,只须旋转转盘即可,不需要在单独更换物镜。
全正像:不必因上下颠倒,左右区分而烦恼
高精度:(3+L/75)可达国外同等仪器精度
大行程:250*150*100(调焦)
大载荷:50KG荷重精度指标不变
投影筒:升降调焦
寻边器:自动瞄准采样(选配)

CPJ-3015A投影仪技术参数

仪器型号

CPJ-3015A  反像型

CPJ-3015AZ   正像型

工作台

金属台面尺寸(mm)

354*228

玻璃台尺寸(mm)

210*160

X坐标行程

150

Y坐标行程

100

Z坐标行程

100(调焦)

仪器测量精度(μm)

3+L/75(L为被测长度,单位:mm)

X、Y坐标数显解析度

0.5μm

外形尺寸

长*宽*高(mm) 780*780*1100

仪器重量(kg)

单位(mm) 160

投影屏

投影屏尺寸(mm)

Ф 312,使用范围 > Ф300刻有米字线)

投影旋转范围

0~360°

旋转角度数显解析度

1 ′或0.01°

物镜

放大倍数

10X(选)

20X(选)

50X(选)

100X(选)

物方线视场(mm)

Ф30

Ф15

Ф6

Ф3

物方工作距离(mm)

77.7

44.3

38.4

25.3

测量大高度(mm)

90

90

90

80

仪器电源

110V/220V(AC) 50/60Hz 总功率400W

建议放置台

载重 ≥250kg   尺寸(长*宽*高)800*550*650(mm)

数据处理系统

DC-3000 多功能数据处理系统,全中文显示可做多点采样,坐标旋转,点、线、距离,角度测量 RS-232数据输出

仪器照明

透射与反射照明光源均为24V,150W卤素灯

冷却方式

强制风冷(3轴流风扇)

仪器选配件

微型打印机、光学寻边器等 M2D -CPJ 软件等——详情请见投影仪附件明细
