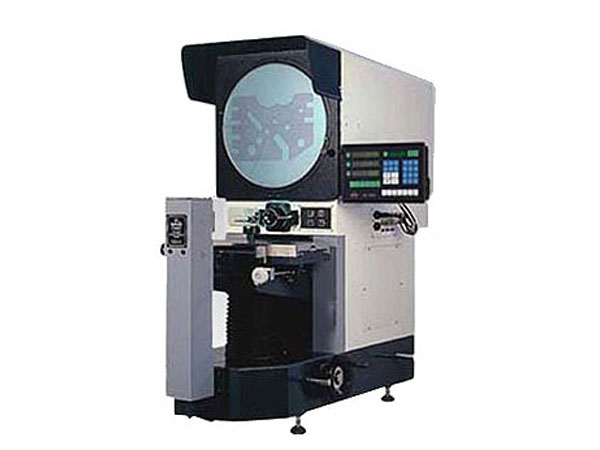

CPJ-4025W卧式投影仪

CPJ-4025W

  1. 产品编号:BHWH-TY004
  2. 所属品牌:广东万濠
  3. 产品型号:CPJ-4025W
  4. 额定功率:按实际方案提供
  5. 所属类别:投影仪
  6. 所属用途:固体表面测量
  7. 应用领域:不限

产品特性:CPJ-4025W卧式投影仪可将被测量工件的轮廓、截面和表面形状的准确的成像到投影仪屏上,适于刀具、齿轮、螺纹、弹簧等轮廓形状的观察与测量.

021-33587030021-33587020021-34631757

电话咨询

产品特点 技术规格 行业标准

CPJ-40250W卧式投影仪具有稳定可靠的机械结构和精度高的放大倍率。可将被测量工件的轮廓、截面和表面形状的准确的成像到投影仪屏上,适于刀具、齿轮、螺纹、弹簧等轮廓形状的观察与测量。

CPJ-40250W卧式投影仪技术参数

仪器型号

CPJ-40250W

工作台

工作台尺寸(mm)

450*200

X坐标行程

250

Y坐标行程

150

Z坐标行程

100(调焦)

摆动范围

±15°

坐标适值误差(μm)

4+L/25(L为被测长度,单位:mm)

X、Y坐标数显解析度

0.5μm

外形尺寸

长*宽*高(mm) 1215*646*1210

仪器重量

单位(kg) 240

投影屏

投影屏尺寸(mm)

Ф 400

投影旋转范围

0~360°

旋转角度数显解析度

1 ′或0.01°

物镜

放大倍数

5X(选)

10X(选)

20X(选)

50X(选)

物方线视场(mm)

Ф80

Ф40

Ф20

Ф8

物方工作距离(mm)

93.7

103.9

95.1

65.7

建议放置台

载重 ≥350kg   尺寸(长*宽*高)1100*550*500(mm)

数据处理系统

DC-3000 多功能数据处理系统,全中文显示可做多点采样,坐标旋转,点、线、距离,角度测量 RS-232数据输出

仪器照明

透射与反射照明光源均为24V,150W卤素灯 反射照明为21V/150W 卤素灯(双光纤照明)

仪器电源

110V/220V(AC) 50/60Hz 总功率400W

仪器选配件

微型打印机(选)、光学寻边器等(选) QIM软件(选)等——详情请见投影仪附件明细
