产品特性：CPJ-3020W卧式投影仪可将被测量工件的轮廓、截面和表面形状的准确的成像到投影仪屏上,适于刀具、齿轮、螺纹、弹簧等轮廓形状的观察与测量.
021-33587030021-33587020021-34631757
电话咨询

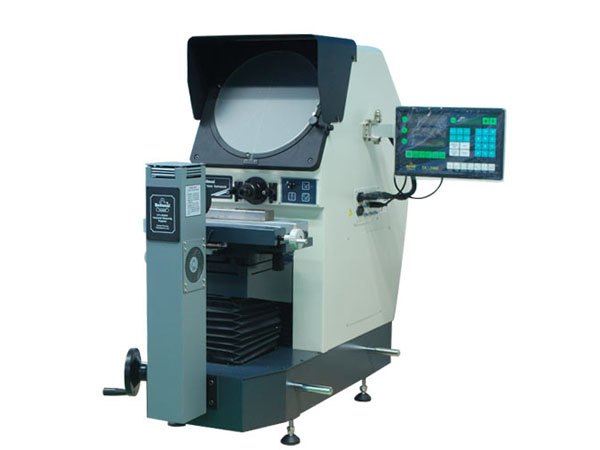

CPJ-3020W卧式投影仪可将被测量工件的轮廓、截面和表面形状的准确的成像到投影仪屏上，适于刀具、齿轮、螺纹、弹簧等轮廓形状的观察与测量。
CPJ-3020W卧l投影仪技术参数
|
仪器型号 |
CPJ-3020W |
||||
|
工作台 |
工作台尺寸(mm) |
400*150 |
|||
|
X坐标行程 |
150 |
||||
|
Y坐标行 |
100 |
||||
|
Z坐标行程 |
75（调焦） |
||||
|
摆动范围 |
±15° |
||||
|
坐标适值误差(μm) |
4+L/25(L为被测长度,单位：mm) |
||||
|
X、Y坐标数显解析度 |
0.5μm |
||||
|
外形尺寸 |
长*宽*高(mm) 1090*585*1010 |
||||
|
仪器重量 |
单位（kg） 160 |
||||
|
投影屏 |
投影屏尺寸(mm) |
Ф 300 |
|||
|
投影旋转范围 |
0~360° |
||||
|
旋转角度数显解析度 |
1 ′或0.01° |
||||
|
物镜 |
放大倍数 |
10X(选) |
20X(选) |
50X(选) |
100X(选) |
|
物方线视场(mm) |
Ф30 |
Ф15 |
Ф6 |
Ф3 |
|
|
物方工作距离(mm) |
77.7 |
44.3 |
38.4 |
25.3 |
|
|
建议放置台 |
载重 ≥250kg 尺寸(长*宽*高)1100*550*500(mm) |
||||
|
数据处理系统 |
DC-3000 多功能数据处理系统，全中文显示可做多点采样，坐标旋转，点、线、距离，角度测量 RS-232数据输出 |
||||
|
仪器照明 |
透射与反射照明光源均为24V，150W卤素灯 反射照明为21V/150W 卤素灯（双光纤照明） |
||||
|
仪器电源 |
110V/220V(AC) 50/60Hz 总功率400W |
||||
|
仪器选配件 |
微型打印机、光学t边器等 M2D -CPJ 软件等——详情请见投影仪附件明细 |
||||
