产品特性：日本三丰手动气浮型Crysta-Plus M400/500/700系列三坐标测量仪的设计旨在达到高精度、低成本、易操作的目的.
021-33587030021-33587020021-34631757
电话咨询

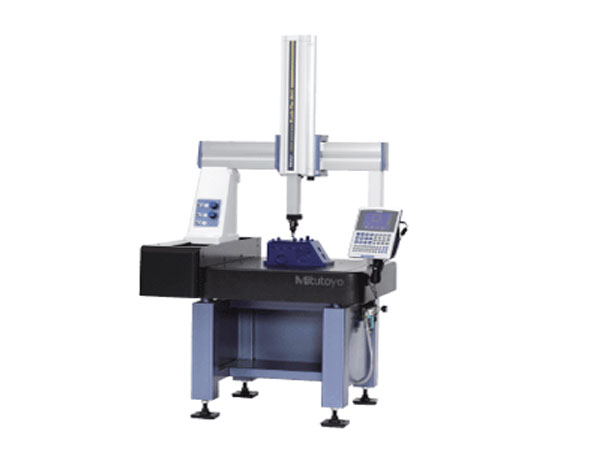

三丰手动气浮型三坐标测量仪Crysta-Plus M400/500/700的特点
三坐标手动气浮型CMM的设计旨在达到精度高、控制成本、易操作的目的。Crysta-Plus M具有宽泛的应用范围，既可以测量简单的尺寸又可以测量复 的轮廓。
1.三坐标高精度的空气轴承和轻型移动部件，机器操作的稳定性。
2.三坐标在整个测量的过程中保持精细进给状态。
3.三坐标每个轴都装有单触空气夹钳。
三丰手动气浮型三坐标测量仪Crysta-Plus M400/500/700性能参数
|
三坐标型号 |
Cryta-PlusM443 |
Cryta-PlusM544 |
Cryta-PlusM574 |
Cryta-PlusM776 |
Cryta-PlusM7106 |
|
|
测量范围 |
X轴 |
400mm |
500mm |
500mm |
700mm |
400mm |
|
Y轴 |
400mm |
400mm |
700mm |
700mm |
400mm |
|
|
Z轴 |
300mm |
400mm |
400mm |
600mm |
300mm |
|
|
分辨率 |
0.5µm |
0.5µm |
0.5µm |
0.5µm |
0.5µm |
|
|
精度 |
E |
(3.0+4.0L/1000)µm |
(3.5+4.5L/1000)µm |
(3.5+4.5L/1000)µm |
(4.5+4.5L/1000)µm |
(4.5+4.5L/1000)µm |
|
R |
4.0µm |
4.0µm |
4.0µm |
5.0µm |
5.0µm |
|
|
工作台 |
材料 |
花岗岩 |
花岗岩 |
花岗岩 |
花岗岩 |
花岗岩 |
|
尺寸 |
624×805mm |
668×860mm |
638×1160mm |
880×1420mm |
880×1720mm |
|
|
抽头 |
M8×1.25mm |
M8×1.25mm |
M8×1.25mm |
M8×1.25mm |
M8×1.25mm |
|
|
工件 |
大 |
480mm |
510mm |
510mm |
800mm |
800mm |
|
大 |
180kg |
180kg |
180kg |
500kg |
1000kg |
|
|
重量 |
360kg |
495kg |
615kg |
1390kg |
1630kg |
|
此机器配有温度补偿系统。
符合ISO10360-2标准。
使用测头系统：TP20
L为测量长度（mm）
三丰手动气浮型三坐标测量仪Crysta-Plus M400/500/700技术参数
长度标准：高精p线性编码器
导引系统：空气轴承
轴 夹 钳：单触空气夹钳
精细进给：全范围
气 压：0.4MPa(0.35Mpa:M443)
空气消耗量：50L/min
可确保精度的温度环境*
温度范围：16°C-26°C（15°C-30°C）
温度变化 每小时：2.0K
每24小时：5.5K
温度剃度 垂直：1.0K/m
水平：1.0K/m
