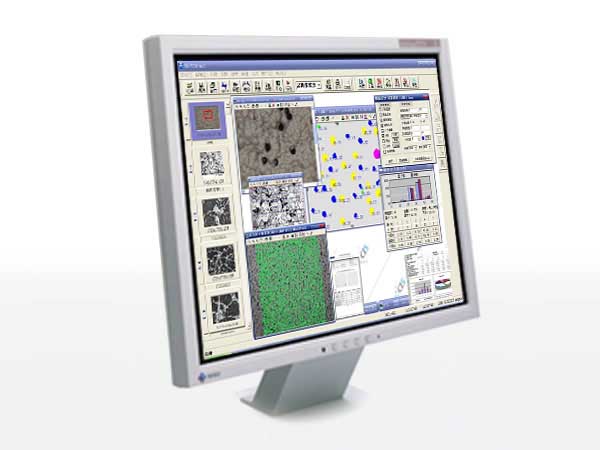

金相图像分析软件Analysis FIVE版

产品介绍：Analysis FIVE是Leica显微镜影像分析的软件，充实的软件功能，可实现从显微镜影像处理、计测、分析到创建报告等一系列操作。

计测等充实的基本功能
1>  照相机控制／显微镜控制
使用电脑控制数码照相机和显微镜。从观察到创建报告的一系列工作都能在电脑上完成。


2>  计测
手动操作能轻松完成计数和两点间的距离、面积等的计算测量。每次计算测量时都会自动进行统计处理。计测结果和统计处理结果可以与影像一起保存，还可b输出。

3>  数据库
数据库画面为层次型结构，获取影像的同时，其分析结果的数据表和图表会被系统存到数据库，以便随意调用。数据库便于把握数据整体，使用检索功能可以快速访问所需数据。


4>  创建报告功能
可以在报告上自由设计版面和编辑图像，创建更为一目了然、更加专业的报告。报告的格式除了标准格式以外，还可以定制自己格式。

可实现分析的多种功能
1>  粒子分析
分离功能使粒子自动分离、临界值的设置、ROI检查范围的设置成为可能。使用了多种计测参数的全部粒子的自动计测，以及计测数据的统计处理，实现了级别的粒子分析。


2>  图像拼接
将相邻的若干幅图像合并成一幅看不出拼缝的自然图像。在显微镜观察上使用这一功能，可以观察到平时无法一次性观察的大范围内容。


3>  景深扩展功能
合成若干幅焦点位置不同的图像，构建全部都对焦正确的图像。这样，便能在一张图像上清楚的观察有高低差别的样本，而这种样本在一般的n微镜上是无法一次性完成观察的。


4>  3D合成图像
通过粘贴由景深扩展功能得到的全对焦图像，;创建实时3D图像。能任意地扩大、缩小、移动、旋转图像，从而在视觉上掌握样本的整体形状。



对应个别需求的可选功能
1>  粒子分析（截断法）
使用截断法（求出截线与晶界的交点数）计算出粒度号。截线可以选择水平线段、垂直线段、斜（交叉）线段、圆和对角线（交叉线）等。粒度号由切片的平均长度决定。即使晶界有浓淡偏差，或者是结晶粒子亮度不同，也能切实检测出晶界。


2>  粒子分析（平面计算法）
由设定范围内的金相组织结构计算出粒度号。在计测上，晶界需要连接在一起，不能中断。而analySIS FIVE软件的高超算法能重新构建中断了的晶界。分析结果p了粒度号以外，还可以得到组织结构（双峰分布和芯层等）、伸展度和粒度号分布的直方图等。


3>  铸铁分析
自动或手动检查影像中的黑铅，并计测出它的形状和大小。使n此项功能可以获得黑铅的形状级别、大小分布等分析结果。黑铅形状级别的分类对应JIS、ISO、ASTEM等标准。

软件部分功能
1、层深长度测量软件包
脱碳层深度测定            GB/T 224-1987
渗碳层深度测定
层深长度测量
显微硬度测量              GB/T 4340.1-1999
内螺纹铜管齿形参数测量

2、面积含量软件包
相面积含量测量                       ASTM E1245-1995
多相面积含量测量                         ASTM E1245-1995
铁;体奥氏体型双相不锈钢中a-相金相测定  GB/T 6401-1986
奥氏体型不锈钢a-相金相测定              GB/T 13305-1991
高碳钢盘条索氏体含量测量                 YB/T169-2000
定量金相手工测定方法                     GB/T 15749-1995
铬镍奥氏体不锈钢焊缝铁素体测量           GB 1954-80
自由铁素体含量测定                       AMS 2315E-2001
铝合金钠变质α枝晶含量测量               GB/T 10849-1989
铝合金钠变质共晶硅含量测量               GB/T 10849-1989
铝合金磷变质α枝晶含量测量               GB/T 10849-1989
铝合金过烧共晶硅含量测量                 GB/T 10850-1989
铝合金针孔孔隙度测量                     GB/T 10851-1989
铝合金铝钛硼含量测量
铝合金疏松面积百分比测定

3、晶粒度评级软件包
平均晶粒度评级(截点法)                   GB/T 6394-2002
平均晶粒度评级                           ASTM E112-96
平均晶粒度评级                           ASTM E1382-97
低碳钢冷轧薄板铁素体晶粒度评级           GB/T 4335-84
混有珠光体的铁素体晶粒度评级             GB/T 6394-2002
双重晶粒度评级                           ASTM E1181-87
平均晶粒度评级(人工截距法)               GB/T 6394-2002
平均晶粒度评级(人工截点法)               GB/T 6394-2002

4、铸铁类评级软件包
球铁石墨球化率评级                       GB/T 9441-1988
球铁石墨大小评级                         GB/T 9441-1988
珠光体数量评级                           GB/T 7216-1987
铁素体数量评级                           GB/T 7216-1987
珠光体片间距测量                         GB/T 7216-1987
灰铁石墨长度评级                         GB/T 7216-1987
灰铁共晶团数量评级                       GB/T 7216-1987
蠕铁石墨蠕化率评级                       JB/T 3829-1999
可锻铸铁石墨颗数评级                     GB/T 9440-1988
可锻铸铁珠光体残余量                     GB/T 9440-1988

5、夹杂物评级软件包
非金属夹杂物评级                         GB/T 10561-2005
非金属夹杂物评级                         ISO 4967-1998
非金属夹杂物评级                         JIS G 0555-2003
非金属夹杂物评级（自动）                 GB/T 18876.1-2002
非金属夹杂物评级                         ASTM E45-2001
非金属夹杂物评级                         GB/T 10561-89
非金属夹杂物评级                         ASTM E1122-96
非金属夹杂物评级（K4法）                 DIN 50602-85
大块碳化物评级                           GB/T 4462-1982
钢中石墨碳评级                           GB/T 13302-1991

6、颗粒形态分析统计软件包
颗粒形态分析统计
颗粒个数密度测定
颗粒计数(半自动)

7、有色金属评级软件包
铝及铝合金晶粒度评级                     GB/T 3246.1-2000
镁及镁合金晶粒度评级                     GB/T 4296-2004
铸造铝铜合金晶粒度评级                   GB/T 10852-1989
单晶铜合金晶粒度评级                     YB 797-1971
铝合金包覆层厚度百分数测定               GB/T 3246.1-2000
铝合金铜扩散深度测定                     GB/T 3246.1-2000
铝合金枝晶间距测定                       GB/T 3246.1-2000

8、评级图谱比照分析软件包
标准评级图谱比照分析

主要特点
全方面的定量金相标准
内置GB/ASTM/ISO/JIS/DIN定量分析标准n将全部金相定量方法分为七类：层深长度测量类、相含量测量类、晶粒度评级类、铸铁分析类、夹杂物评级类、有色金属类、颗粒形态分析类。使用方便简洁，测量准确可靠。
自动化的定量模块界面生成
支持长度类定量评级模块界面自动生成；
支持含量类定量评级模块界面自动生成；
人性化的报告系统
采用工作流技术，支持个性化报告模板设计；
图像采集设备支持
支持 CoolSnap/PixeLink/JVC/CDI/Basler 系列数码摄影装置；
支持 CG-DHX/Matrox系列模拟图像采集板卡；
支持 TWAIN/WFM接口数码相机、摄像头、扫描仪；
丰基础图像处理功能
图像增强、反差调整、划痕处理、图像矫正、多区域图像分割、形态学处理、图像标注、图层合并；
影像测量功能
点坐标、两点间距、点线间距、卡尺间距、线线间距、圆、弧角、角度、矩形、圆心距、片间距、区域、平均亮度、A尺寸、焊核双垂线、线心间距；
图像处理功能
目标颗粒自动寻边、多焦面景深扩展、大视野图像拼接、3D显示；
独特的显微镜关联应用
晶粒度图谱光学尺、夹杂物图谱光学尺、物镜图像标尺三位联动；
