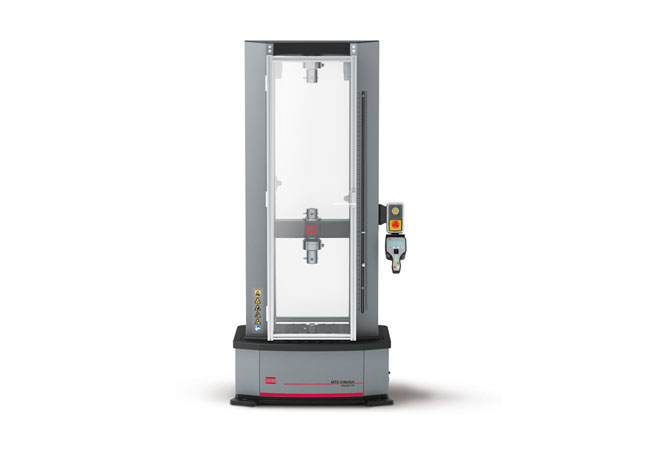

产品特性：MTS Criterion40系列电子万能测试系统结构紧凑,可靠性高的电子万能综合系列产品满足各种中小力值的试验要求.
021-33587030021-33587020021-34631757
电话咨询
负荷框架配置：双柱、落地式、电子机械式
额定负荷：100N、250N、500N、1kN、2.5kN、5kN、10kN、20kN、30kN。
试验空间：单空间或双空间。
环境模拟/高温炉、环境箱。
典型试样：小部件、增强塑料、金属、金属丝、复合材料、弹性体、木制品、纺织品、纸产品、粘合剂、泡沫材料。
MTS Criterion40系列电子万能测试系统结构紧凑, 可靠性高的电子万能综合系列产品满足中小力值的试验要求
MTS Criterion40系列系统配备了整套万能试验系统用以满足生产试验要求。可靠性高并容易操作，这些测试系统采用高速率、低振动电机驱动装置和集成、数字闭环控制装置，在1N到100kN范围内实现力控、位移控或应变控的试验。40系列系统现有各种结构紧凑、高刚度的单柱和双柱台式型配置, 适用于中低力值的试验, 还有高强度的双柱落地式配置，适用于中高力值的试验。简单易用的TestWork软件、丰富且不断增加的试验方法标准库以及各种各样的附件使得本系统在非常广泛的材料领域范围内得以应用，包括：
》塑料
》薄膜
》纤维和细线
》粘合剂
》泡沫材料
》弹性体
》生物材料
》木制品和纸产品
》薄金属
》金属丝
》高强度金属
》部件
》紧固件
》复合材料
技术参数：
|
规格型号 |
C44 |
||
|
大额定负荷 |
kN lbf |
10 2200 |
30 6600 |
|
负o选项 |
N、kN |
100N、250N、500N、1kN、2.5kN、5kN、10kN |
100N、250N、500N、1kN、2.5kN、5kN、10kN、20kN、30kN |
|
|
lbf |
20、50、110、220、500、1100、2200 |
20、50、110、220、500、1100、2200、4400、6600 |
|
框架类型 |
导向柱 落地式/台式 |
2 落地式 |
2 落地式 |
|
试验空间 |
单/双 |
单或双 |
单或双 |
|
大试验速度 |
mm/min In/min |
2000 78.7 |
1020 40.1 |
|
低试验速度 |
mm/min In/min |
0.005 0.0002 |
0.005 0.0002 |
|
位移分辨率 |
mm in |
0.000049 0.0000019 |
0.00006 0.0000024 |
|
大位移分辨率时的大长度 |
mm in |
1000 39.37 |
1000 39.37 |
|
电源 |
V AC |
200-230V AC， 10Amps， 50/60Hz， 2000W |
200-230V AC， 12Amps， 50/60Hz， 2400W |
|
|
相位数 |
1 |
1 |
|
立柱间距离 |
mm in |
400 15.75 |
400 15.75 |
|
垂直试验空间横梁行程 |
|
|
|
|
标准长度 |
mm in |
1000 39.37 |
1000 39.37 |
|
扩展长度 |
mm in |
1300 51.2 |
1300 51.2 |
|
框架高度 |
|
|
|
|
标准长度 |
mm in |
1930 76 |
1930 76 |
|
伸展长度 |
mm in |
2230 87.8 |
2230 87.8 |
|
框架宽度 |
mm in |
864 34 |
864 34 |
|
框架深度 |
mm in |
694 27.3 |
694 27.3 |
|
框架重量 |
|
|
|
|
标准长度 |
kg Lb |
399 877.8 |
409 899.8 |
|
伸展长度 |
kg Lb |
415 913 |
425 935 |
|
校准标准 |
ISO 7500 0.5级或ASTM E4 |
ISO 7500 1级 |
|
测力范围* |
1-100%的额定载荷 |
0.5%至1%的额定载荷 |
|
大试验速度下的额定载荷 |
100% |
|
|
额定载荷下的大试验速度 |
100% |
|
|
速度准确度 |
设定速度＜0.01mm/min： 速度准确度在设定速度的±1.0%范围内11 |
|
|
位移准确度 |
在±0.5%范围内 |
|
|
应变准确度 |
ASTM E83或ISO 8513 |
|
|
保护 |
力过载保护、位移限位、电压过载保护和其它 |
|
|
力过载保护 |
10% |
|
|
数据采集频率 |
1000Hz |
|
|
控制环频率 |
1000Hz |
|
|
环境要求 |
|
|
|
电机和驱动系统 |
交流伺服电机 |
|
|
滚珠丝杠 |
预负荷 |
|
|
位移测量系统 |
光电编码器 |
|
|
附加直流调节通道 |
2个通道（示例：电阻引伸计和测力传感器） |
|
|
附加数字调节通道 |
1个通道（示例：大变形和正交编码器） |
|
