保存样品时，不能将样品置于空气中，
4、变形
塑性变形（也可称为冷加工）可能导致在研磨、精研或抛光之后存在表面下缺陷。可在蚀刻之后首先看到残余的塑性变形。

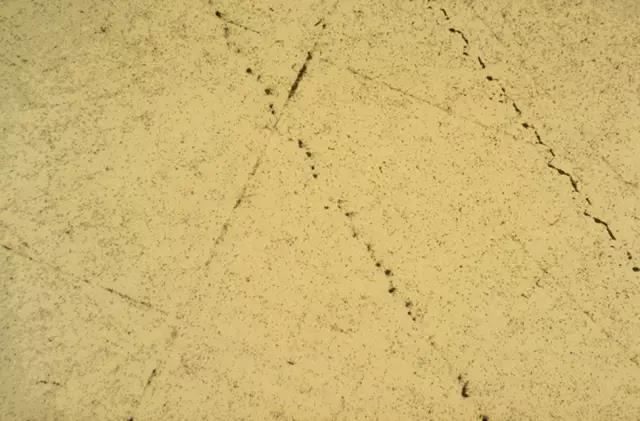

短变形线，限于单个颗粒。 放大：100x DIC
应对措施：
变形是一种浸蚀后即刻显现的假象（化学、物理或光浸蚀）。
如果在明场下观察未浸蚀样品时仍可见到怀疑是变形线的形貌，请首先参看“划痕”这一节看看如何改进制样方法。
5、边缘磨圆
当使用回复性高的抛光布时，有时会同时研磨样品的表面和侧面，这种效应称为边缘磨圆。果树脂的磨损速率大于样品，则会出现这种现象。

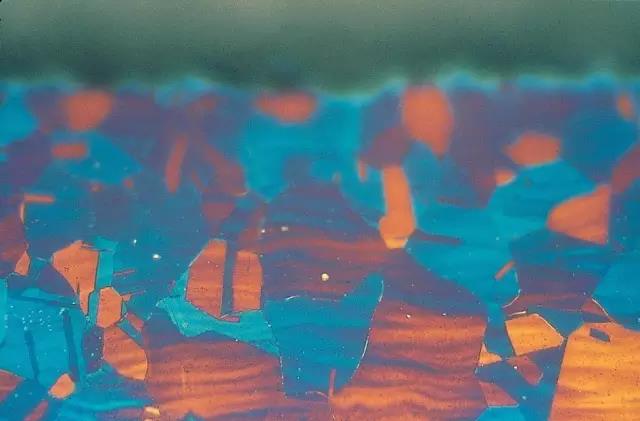

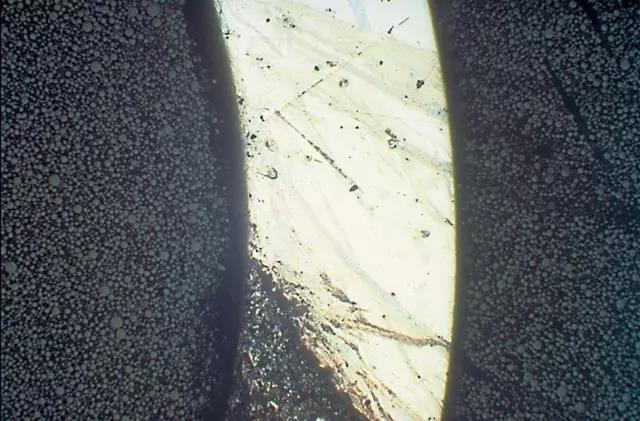

由于树脂与样品之间的间隙，边缘将出现倒角。不锈钢。放大：500x

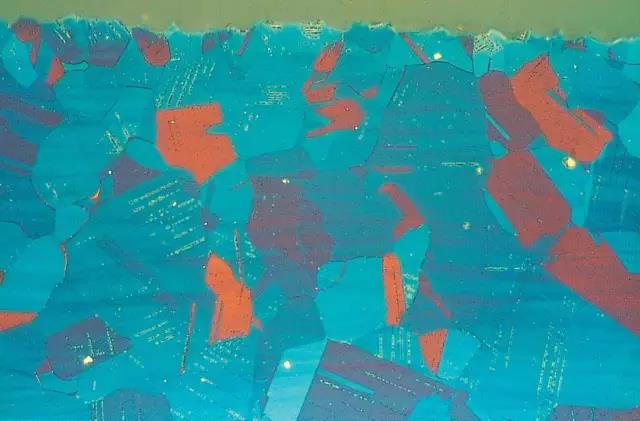

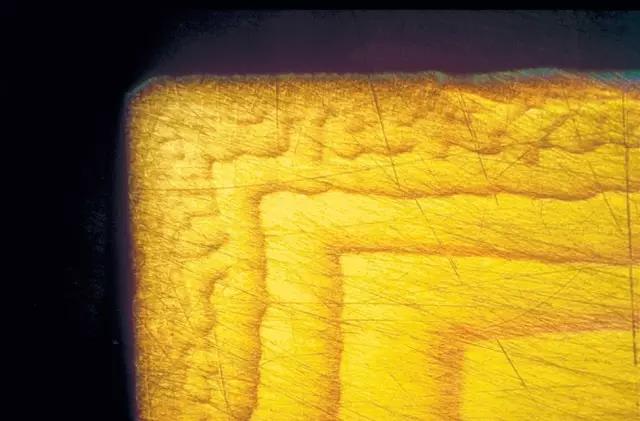

良好的边缘保护，不锈 。放大：500x
应对措施：
磨制过程中要保护好需检验的边缘，不要因检验样品边缘而对样品边缘过度磨制产生倒角，
抛光时试样需要保护的一边朝后，不需保护的一边在前，迎着抛光盘 动的方向进行抛光，抛光时尽可能接近盘心位置，抛光时间不宜过长。
6、浮雕
由于不同相的磨损速率和硬度不同而导致不同的材料剥离速率不同，从而产生浮雕。

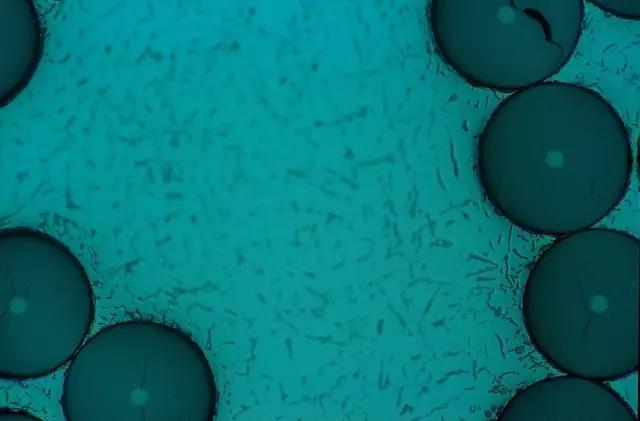

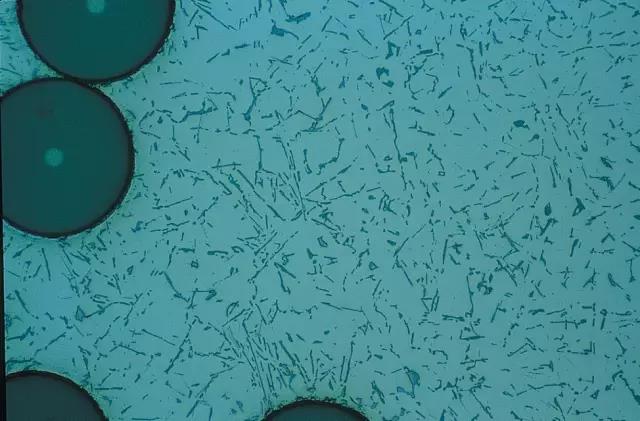

AlSi 中 B4C 纤维，纤维与基材之间的起伏。放大：200x
与上图相同，但无起伏。放大：200x
应对措施：
浮雕主要发生于抛光阶段，研磨后的样品质量要高，给抛光提供好的基础。
抛光布对样品的平整度有显著影响，低回复性抛光布要比高回复性抛光布造成的浮雕效果轻。
抛光布抛光期间应保持一定的湿度，并且控制制样时间，避免制样时间过长。如果出现了浮雕现象要重新制样。
7、脱落
研磨过程中，样品表面处的粒子或晶粒被拽掉后留下的孔洞称为脱落。由于硬脆材料无法塑性变形，致使样品表面的微小区域发生破碎而脱落或被抛光布拖拽下来。

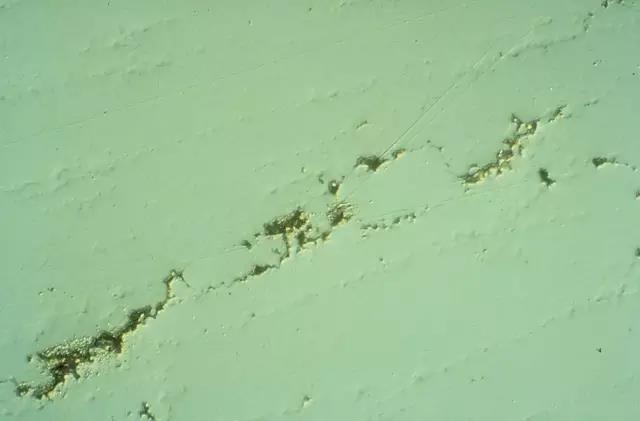

夹杂物被拖拽出来。可以看见凸起夹杂物引起的刮痕。放大：500x, DIC
应对措施：
切割和镶样过程中，不要施加过大的应力以免损伤样品。
粗磨或精磨时，不能使用过大的压力和粗大的研磨粒子。
应使用无绒毛抛光布，这种布不会将粒子从基体上“拽”出来。
每道工序都去掉上道工序造成的损伤，并尽可能地减小本 道工序造成的损伤。
每道工序后都检查样品，找出何时发生脱落，一旦出现脱落就重新进行磨制。
8、开裂
发生在脆性样品和多相样品中的断裂称为开裂。当加工样品的能量超过样品所能吸收的能量时，多余的能量就会促使开裂。

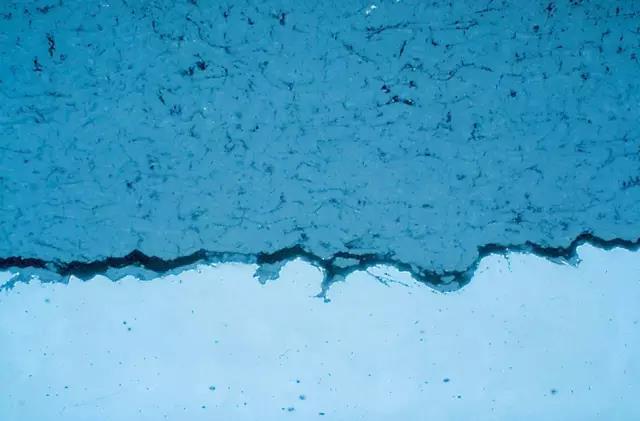

等离子涂层与基板之间的裂缝。裂缝源于切割。放大：500x

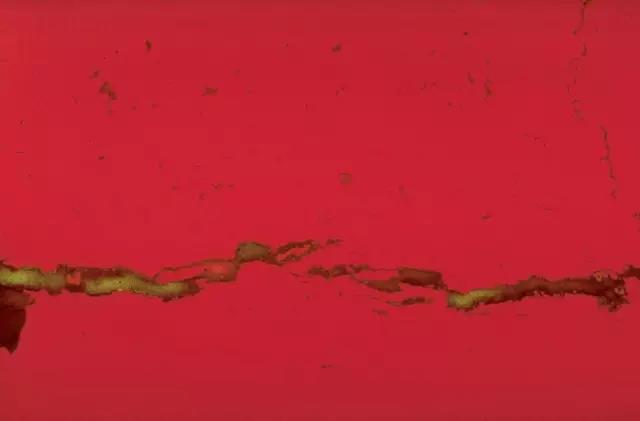

真空下使用环氧树脂镶嵌的样品。裂缝 使用荧光染料填充，从而证明该 裂缝在镶样之前已存在于材料中。放大：500x
应对措施：

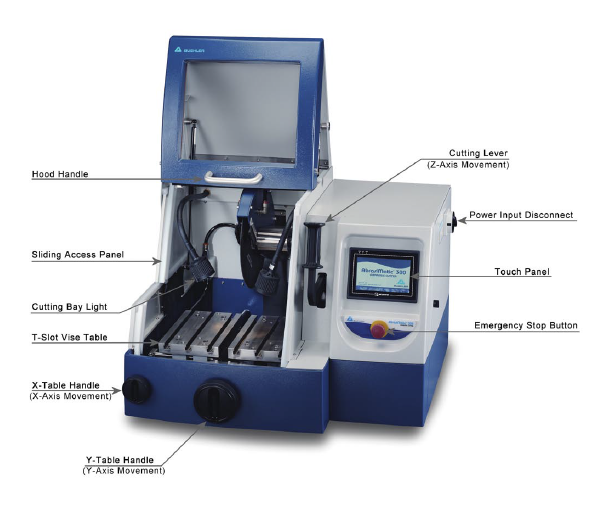

切割：选择适当的切割轮，并应使用较低的送进速度，必要时采取线切割技术，

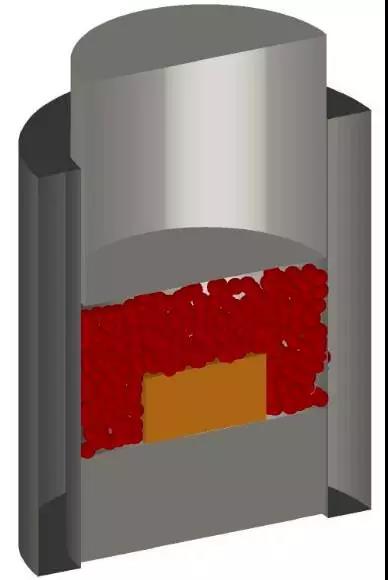

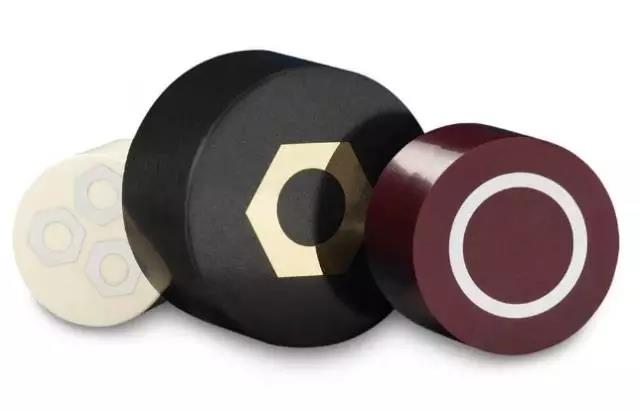

镶样：避免对脆性材料或样品进行热压镶样，优先使用冷镶嵌。
磨样：，粗磨时避免使用大的压力。
9、虚假孔隙率
有些样品本身即带有孔隙，如铸造金属、喷涂层或者陶瓷等。因此，重要的是如何获得准确的数据，避免由于制样错误导致数据错误。软质材料和硬质材料的结果有所不同。
软质材料：

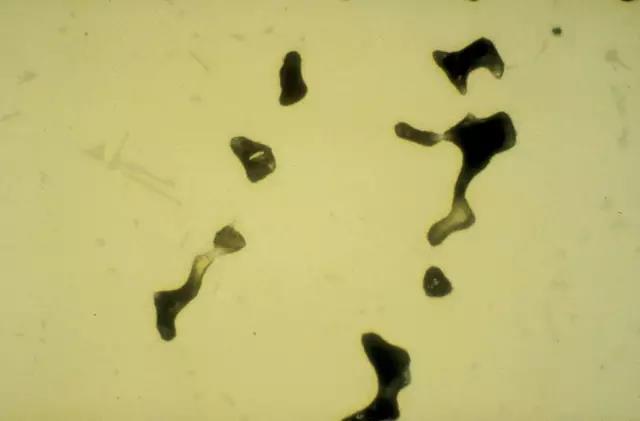

合金，3 µm抛光 5 分钟。 放大：500x

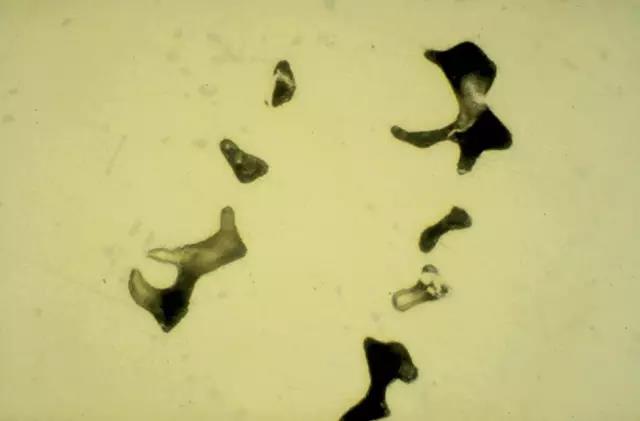

上图基础上1 µm额外抛光 1 分钟

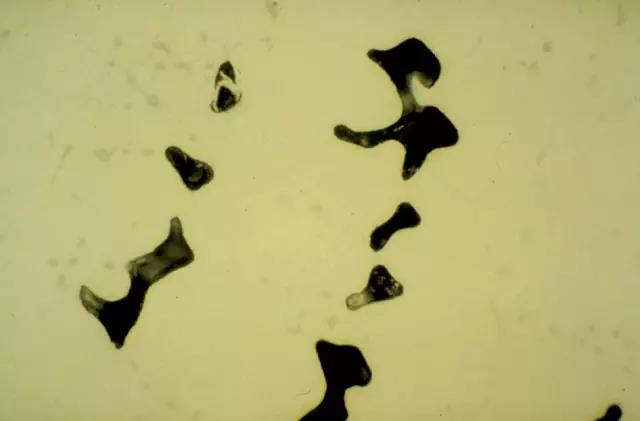

上图基础上1 µm额外抛光2 分钟，正确结果
硬质材料：

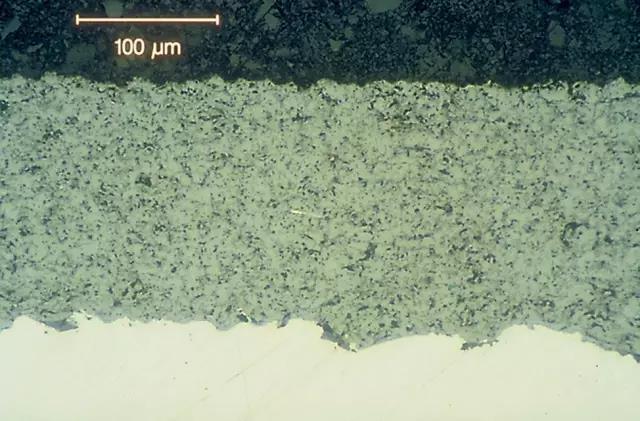

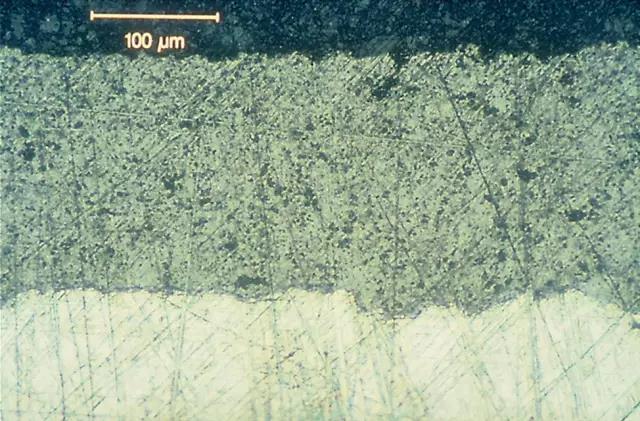

精研之后的Cr2O3等离子涂层
6 µm 抛光3分钟之后

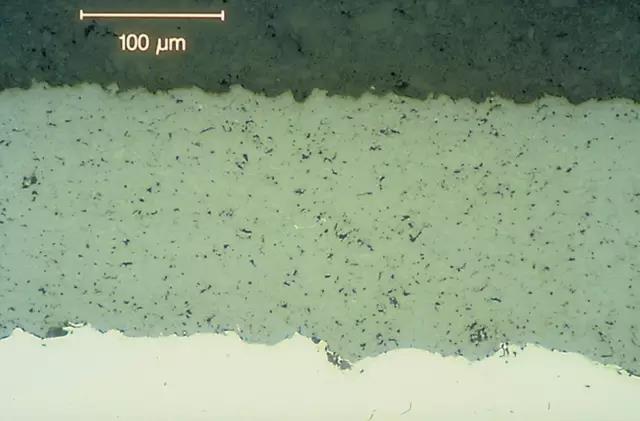

1 µm额外抛光之后。正确结果
应对措施：
易延展的软材料可轻易地变形。因此，孔洞可能被存在污迹的材料覆盖。检验可以显示孔隙百分比过低。
硬质、脆性材料的表面在一机械制备步骤中易于断裂，因此相对于实际情况呈现的孔隙率越高。
每两分钟使用显微镜检查试样一次，每次检查相同区域，以确保是否存在改进。
10、曳尾
当样品与抛光盘沿同一方向运动时，曳尾常发生在析出相或孔洞的周围。其典型的形状使其被称为“曳尾”。

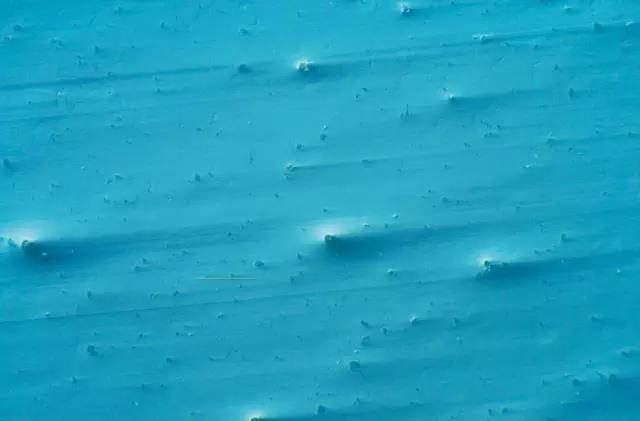

曳尾。放大：200x,DIC
应对措施：
抛光期间，样品和抛光盘使用相同的旋转速度。
减小抛光用力。
为避免拖尾缺陷的产生制样时保持抛光布湿润，试样要不停地移动，避免长时间的抛光。
11、污染
来源于其他部分而不是样品本身的杂物，并在机械研磨或抛光过程沉积在样品表面，这种现象称之为污染。

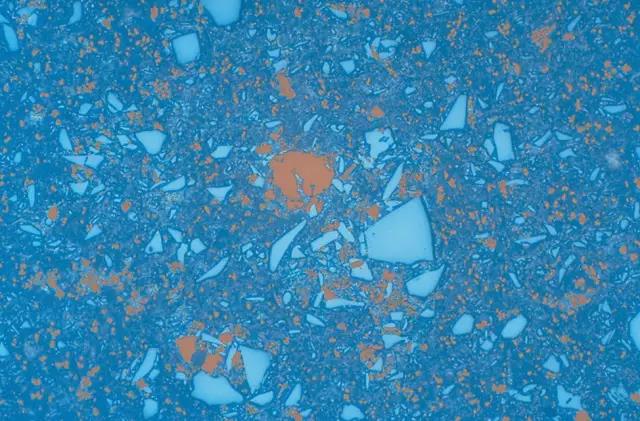

由于 B4C 颗粒与铝基质之间存在轻微起伏，上一步骤的铜沉积样品的表面。放大：200x
应对措施：
这种试样重新轻抛即可去除，如果检查抛光态试样，用酒精淋后进行吹风时，用酒精棉花在试样面上轻轻擦洗即可。
为了避免出现污染，各道制样工序后尤其是后一道工序后要立即清洗并干 样品。
当怀疑某一种相或粒子可能不属于真实组织时，请一定要清洁或者更换抛光布，并且从精磨开始重新制样。
12、磨料压入
游离的研磨料颗粒压入样品表面的现象。由于在金相显微 下观察嵌入的砂粒形态与钢中非金属夹杂物无法区分，会给缺陷分析造成误判。
铝，使用 3 µm 金刚砂研磨 使用低弹性的抛光布。各种金刚砂被镶嵌到样品中。放大：500x
应对措施：
对于有裂纹、孔洞的样品，控制制样的力度，每道工序后要冲洗样品。
如果发现裂纹、孔洞内有单个颗粒状、 粒尺寸较小并与基体分离的夹杂物，应当借助于扫描电镜的能谱进行分析以确定是钢中夹杂物还是制样时带入的。
13、研磨轨迹
即研磨粒子在硬表面上无规运动而在样品表面上留下的印痕。虽然样品上没 划痕，但可见到粒子在表面上无规则运动留下的清晰痕迹。使用的磨/抛盘或抛光布不合适，或者施加的压力不准确，这些错误合在一起易导致擦痕。

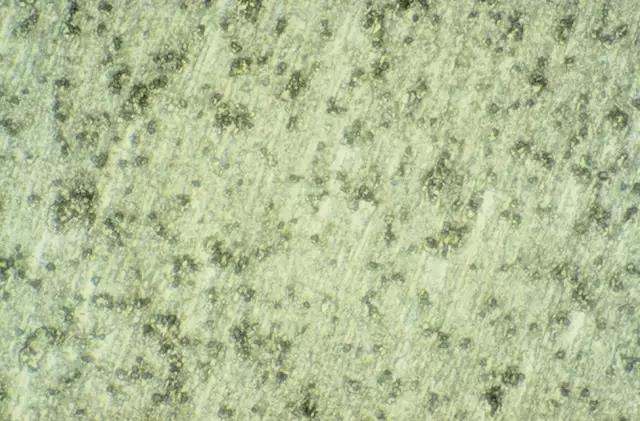

锆合金上的研磨轨迹：由于磨料颗粒旋转或滚动引起。放大：200x
应对措施：
高弹性的抛光布。
适量增加研磨/抛光的力度

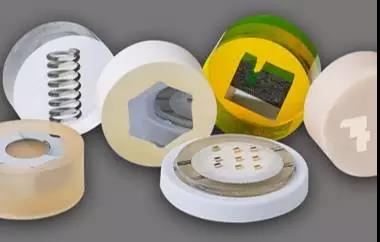

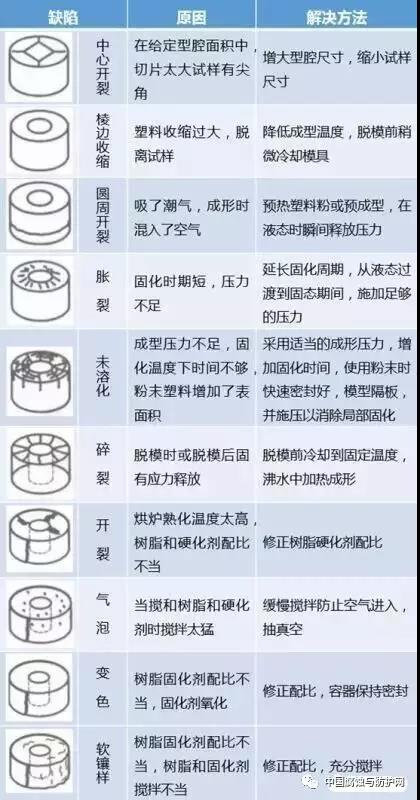

附：制样

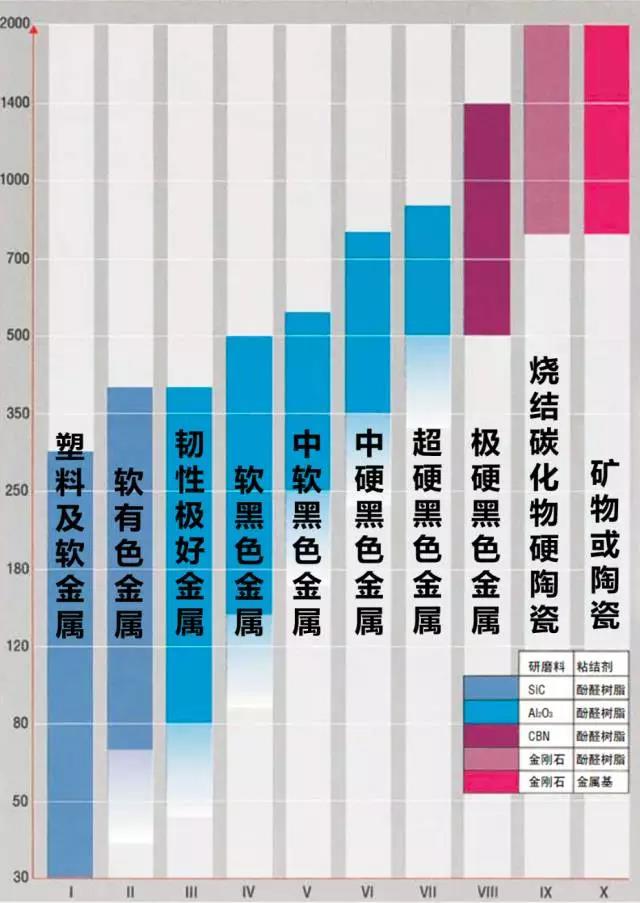

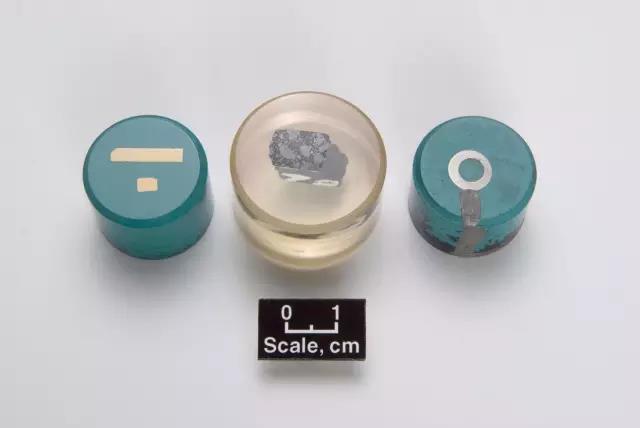

金相制样图

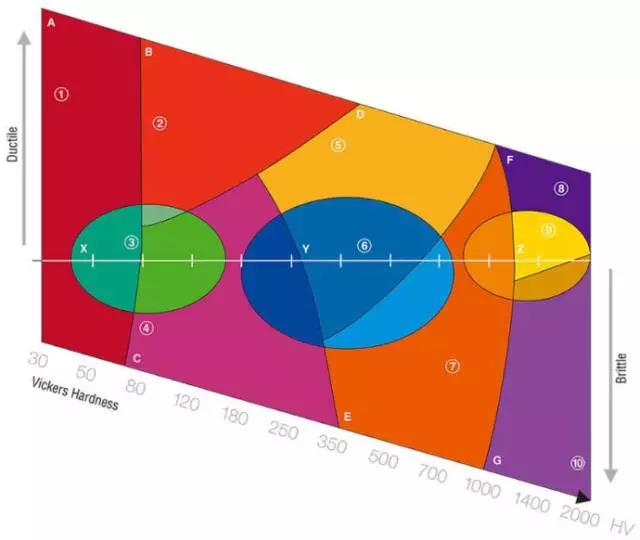

METALOGRAM 方法简介
Metalogram 基于十种金相制备方法。七种方法，A - G，涵盖了所有材料。这些方法旨在生成佳结果的样品。此外，还表示出三种快速制样方法，即 X、Y 和 Z，这三种方法适用于快速获得合格结果。
使用方法：
沿X轴找出硬度，
依据材料的韧性向下或向上查，与硬度不同的是，韧性较难以确定其准确数值，一般依照个人的经验定出后，在Y轴上找出材料的位置。
