工业测量显微镜的基本原理

提供来源:上海百贺 日期:2020年10月29日

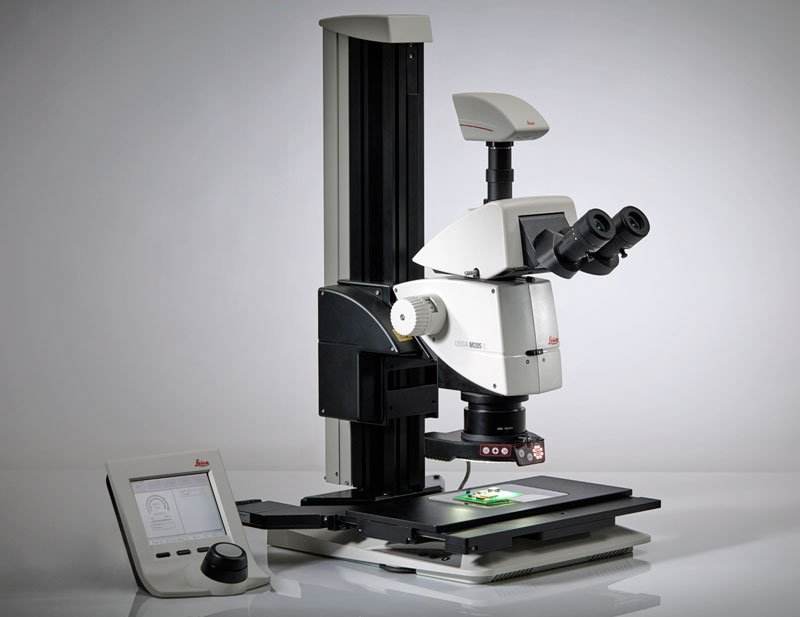

工业测量显微镜广泛应用于多个行业,特别是电子行业,是观察电路板的构造和准确测量距离的“得力”仪器。关于测量显微镜的测量基础知识,详细讲解一下。

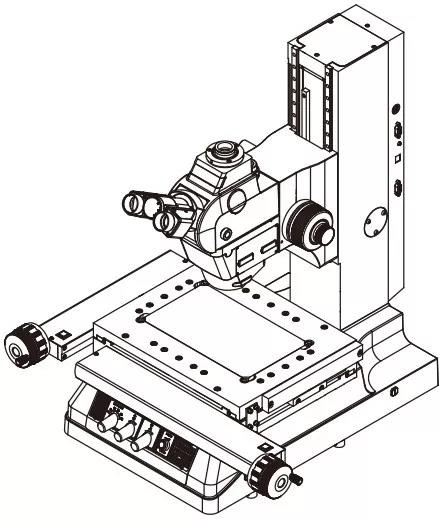

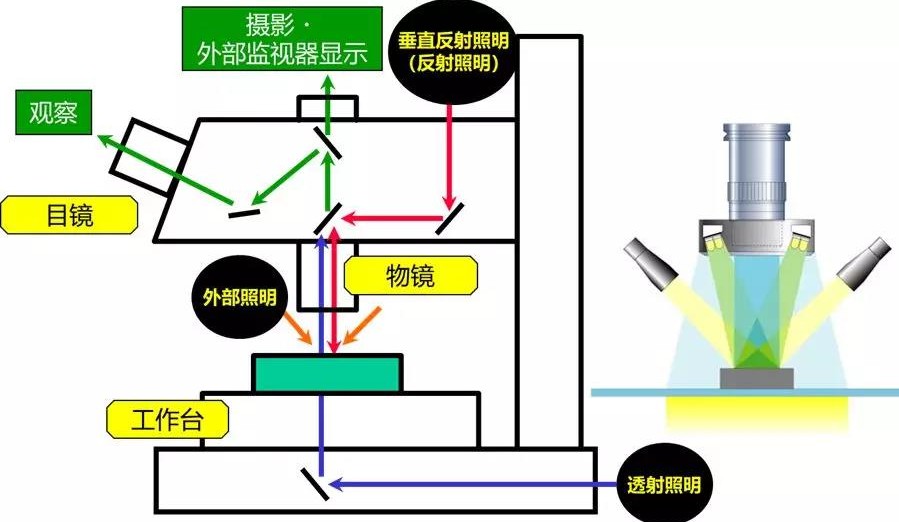

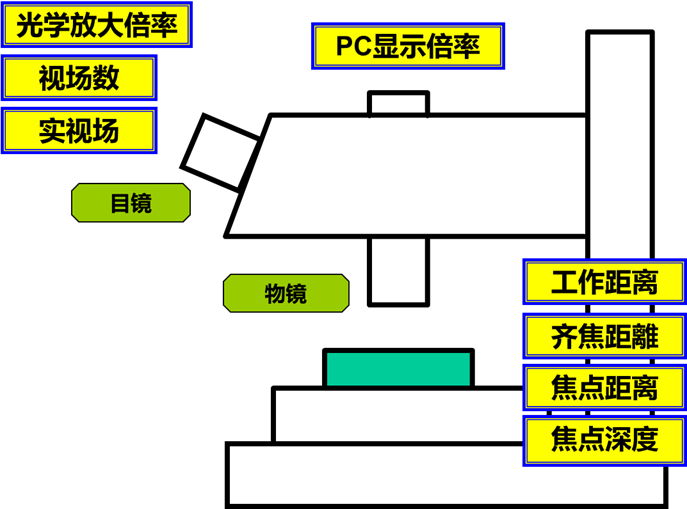

首先,我们从测量显微镜的主要构成和光路说起,请看下图:

在上图中也提到了显微镜的三种照明方式。照明方式不同,观察成像也不同,因此需要根据不同的工件以及测量部位,选择适合的照明方式。

照明方式

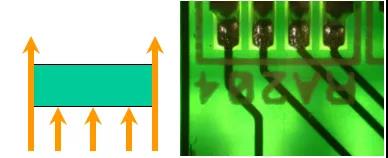

1.投射照明

采用透过轮廓光观察的方法,特别是观察测量轮廓时使用,边缘清晰易于观察。

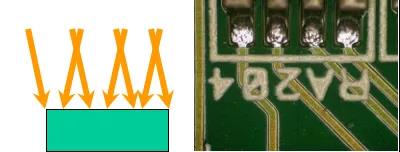

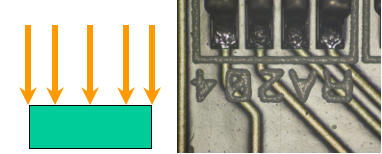

2.反射照明

垂直照射测量工件的表面,用来表面性状的观察和测量。

3.外部照明

用斜射的光来照射测量工件的表面,能够实现立体的、颜色重复性良好的观察。

使用显微镜时,您可能会遇到显微镜的专业用语,这些用语都代表什么意思呢?

综合放大倍率

综合放大倍率=目镜倍率 x 物镜倍率。

例:使用10x目镜和100x物镜组合时,观察像的综合放大倍率=10 x 100=1000x。

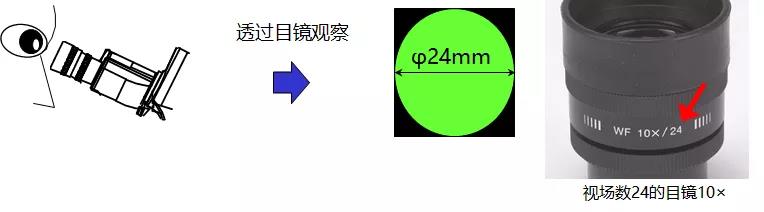

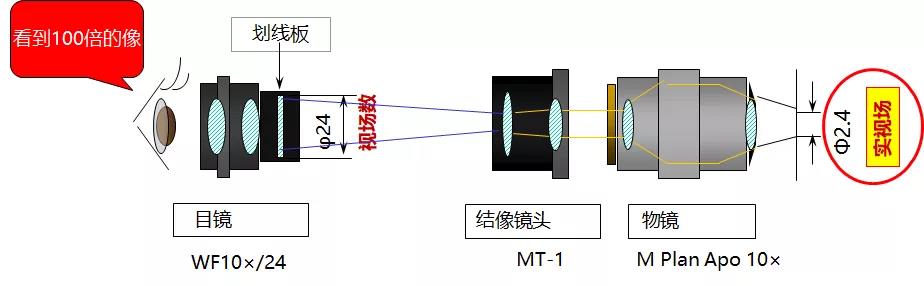

视场数F.N

指目镜能否在广视野下进行观察的指标。F.N=Field Number

实视场 FOV

指通过目镜观察时实际观察和观察工件的实际范围。FOV:Field Of View

PC显示倍率(TV综合倍率)

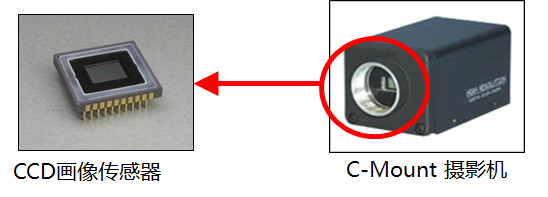

PC显示器倍率(TV综合倍率)是指相机摄像元件对角线长度与PC显示器屏幕对角线长度之比。当显微镜通过CCD 设备连接至电脑上进行成像观察时,就需要评价显示器倍率了。

PC显示器倍率(TV综合倍率)的计算公式如下:

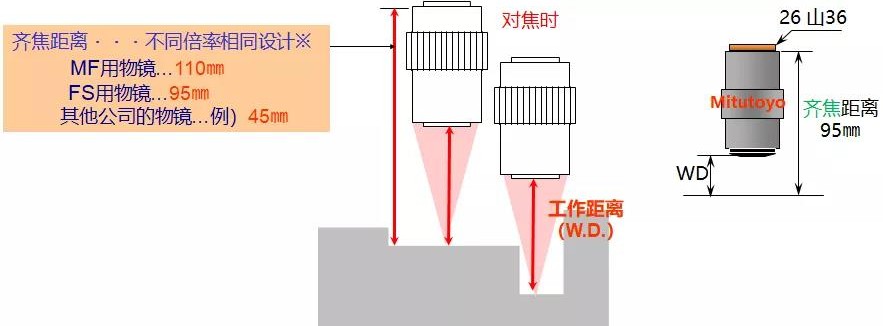

工作距离

聚焦时物镜镜头头部顶点到检查物体表面的距离。工作距离越长,聚焦时操作性越好,不用担心镜头会碰上检查物体。WD:Working Distance

齐焦距离PFD

聚焦时从物镜安装位置合焦時检查物体表面的距离。PFD:Par Field Distance

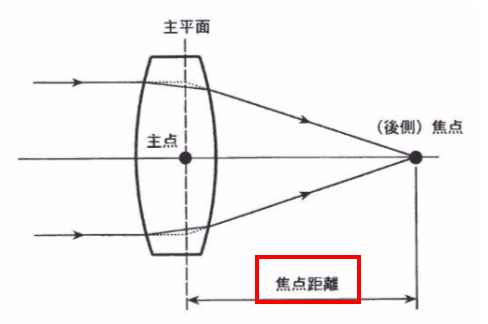

焦点距离FD

焦点距离指镜头(主点)到焦点的距离。FD:Focus Distance

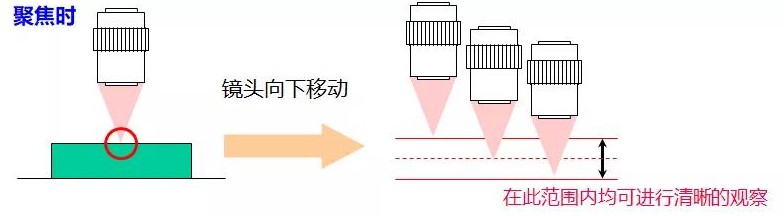

焦点深度 DOF

聚焦之后,聚焦位置前后移动,也能清晰的观察的前后移动范围。DOF:Depth Of Focus

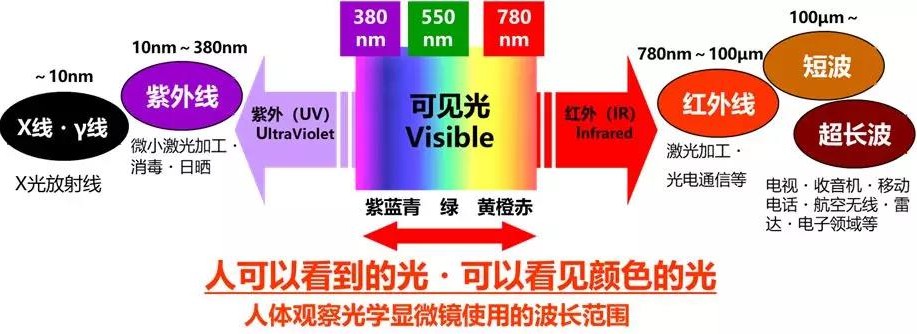

在人眼分辨力以下(约0.1至0.3mm)需要使用显微镜来,显微镜的观察方法又有哪些呢?

观察方法

  • 明视场观察  垂直照射测量物表面,适用于金属、印刷电路板、浅孔的表面观察。
  • 暗视场观察 通过对从工件发出的散射光进行观察,可完成在明视场下观察不到的划痕、尘埃、凹凸,以及胜任低反射工件的观察
  • 偏光观察 观察具有偏光特性的物质,适用于半导体材料、液晶、结晶、金属组织、矿物等表面观察。
  • 微分干涉(DIC)观察 利用Nomarski棱镜将光线分为两束,形成明暗和对比度变化,可进行立体观察。适用于观察硅片的结晶缺陷、磁头研磨面的损伤检查、涂装面、金属组织、矿石表面等。
