扫描电子显微镜（SEM）作为微观表征的核心设备，能够将样品表面放大数万至百万倍，呈现出极具立体感的高清微观形貌。
一、SEM核心成像基础
光学显微镜依靠可见光成像，受波长限制，放大倍数和分辨率存在天然上限，无法观测纳米级精细结构。而扫描电镜以高速聚焦电子束为探测光源，依托电子与固体样品的物理相互作用实现成像。

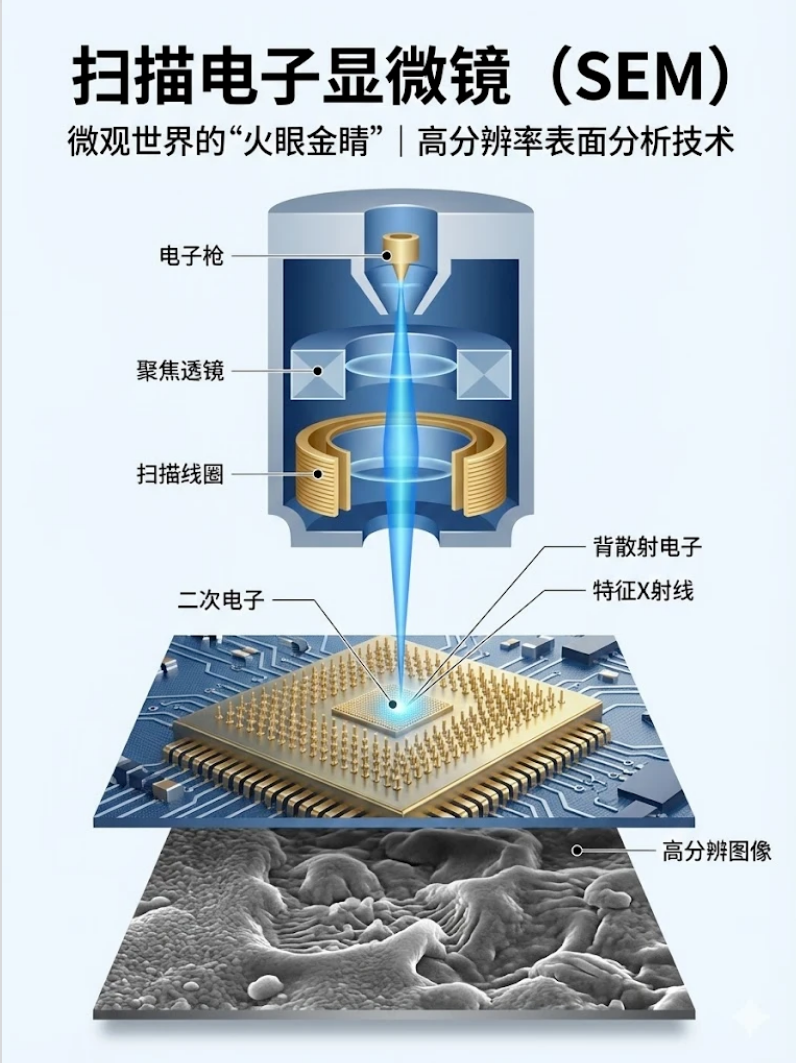

设备电子枪发射高能电子束，经过高压加速、电磁透镜聚焦后，形成极细的纳米级电子探针轰击样品表面。高速入射电子与样品表层原子发生碰撞，产生散射、激发等物理反应，释放出二次电子、背散射电子、X射线等多种特征信号，这些信号是SEM成像的核心信息来源。
二、核心成像信号
二次电子是SEM形貌成像的最主要信号，也是图像立体感极强的关键原因。入射高能电子撞击样品表层原子，将表层原子的外层电子撞击激发，脱离原子束缚形成二次电子。
这类电子能量极低，仅来源于样品最表层5至10纳米区域，几乎不受样品内部结构干扰，能够精准反映样品表面的凹凸、纹理、孔隙、颗粒分布等微观形貌。二次电子的产出数量与样品表面倾角密切相关，凸起区域信号强、成像明亮，凹陷区域信号弱、成像偏暗，最终形成层次分明、立体感十足的微观图像。
三、辅助成像信号
除二次电子外，背散射电子是SEM的重要辅助成像信号。入射电子未被样品原子吸收，直接被原子核弹性散射折返形成背散射电子。
其信号强度与样品原子序数正相关，原子序数越大、物质密度越高，背散射电子信号越强，成像越亮。基于这一特性，背散射电子成像可有效区分样品表面的不同物质组分，识别复合材料、杂质颗粒、金属相与非金属相的分布差异，弥补了二次电子仅能观测形貌、无法区分成分的短板，让SEM实现形貌观测与成分初步分析双重功能。
四、扫描成像流程
SEM并非一次性成像，而是通过逐点扫描、信号拟合完成整张图像构建。电子束在扫描线圈的控制下，按照预设行列轨迹，在样品表面逐点、逐线匀速扫描。扫描过程中，探测器实时捕捉每个点位的二次电子、背散射电子信号，将信号强度转化为灰度电信号。
电脑系统同步匹配扫描点位与灰度信息，逐点还原、拼接成像，最终生成完整的微观形貌图像。整个扫描过程精准同步，扫描速度、分辨率、放大倍数可灵活调节，适配不同样品的观测需求。
五、设备核心结构与成像关键条件
扫描电镜主要由电子光学系统、扫描系统、信号探测系统、真空系统和成像系统五部分组成。电子光学系统负责发射、加速、聚焦电子束；真空系统是成像的关键保障，设备内部需维持高真空环境，避免空气分子散射电子束，防止信号干扰和灯丝氧化。
同时，非导电样品需提前进行喷金、喷碳处理，增强样品导电性，消除电荷堆积造成的图像模糊、畸变问题。合理的样品制备、真空环境和参数调试，是保障SEM成像清晰、分辨率高的核心前提。
相较于传统光学显微镜，SEM具有放大倍数高、分辨率高、立体感强、样品适配性广的优势，可观测金属材料、高分子材料、生物样本、矿石粉体等各类样品的微观结构。
